1. Отсоедините
отрицательный кабель (–) аккумуляторной батареи
при выключенном зажигании. |
ВНИМАНИЕ
этого стирается информация из электронных блоков
памяти, как, например, код радиоприемника. Без
кода радиоприемник может быть включен только
изготовителем или СТО AUDI. Поэтому ознакомьтесь
со сведениями в подразделе Ввод
кода радиоприемника.
|
2. Снимите
передний бампер, при этом обратитесь к
подразделу Снятие
и установка бамперов. |
3. Слейте
охлаждающая жидкость. |
4. Отсоедините
от радиатора шланги, для чего снимите сбоку
зажимы. |
5. Расстыкуйте
разъем термостата (у радиатора) и вентилятора. |
|

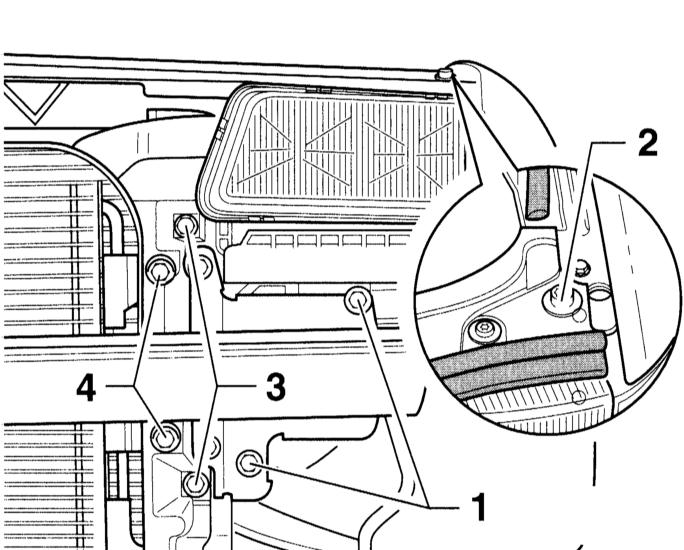

6. Выверните
болты крепления –1– бампера с обеих сторон
автомобиля. |
7. Ослабьте
болты крепления –2– с обеих сторон, не
выворачивая их. |
Специально для
автомобилей с кондиционером: |
ВНИМАНИЕ
следует вскрывать контур охлаждения
кондиционера. Попадание жидкости на кожу может
вызвать обморожение.
следует перекручивать, сжимать или сгибать
трубопроводы и шланги кондиционера.
|
8. Отверните
болты крепления –4– и снимите конденсатор с
радиатора, при этом обратитесь к
сопроводительной иллюстрации. |
9. Закрепите
конденсатор на кузове (подвесьте) так, чтобы не
нагружать трубопроводы/шланги системы
охлаждения. |
Все автомобили: |
10. Выверните
4 болта крепления –3– радиатора. Опустите
радиатор с вентилятором вниз. |
УСТАНОВКА |
11. Если
устанавливаются новые детали, закрепите их
следующим образом: |
|

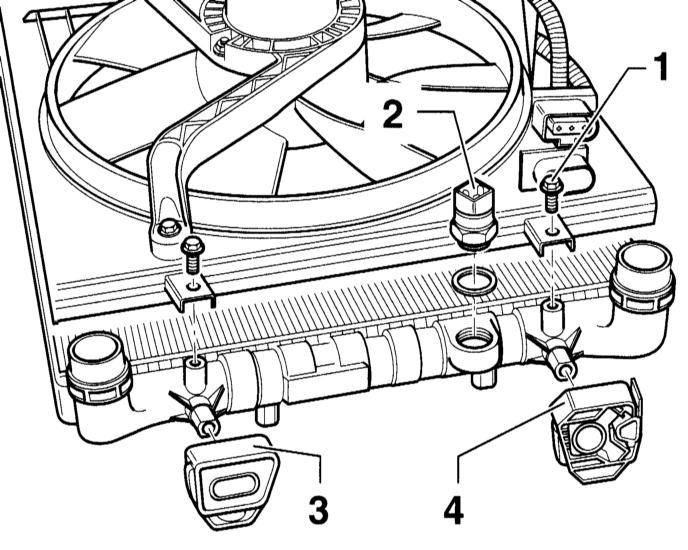

12. Держатель
вентилятора моментом 10 Н м, болты –1– . |
13. Термовыключатель
–2– моментом 35 Н м. |
14. Держатели
–3– и –4– поставьте на радиаторе. |
15. Установите
радиатор с помощью ассистента и закрепите
моментом 10 Н м. |
16. Автомобили
с кондиционером: Закрепите конденсатор моментом
10 Н м. |
17. Установите
переднюю панель, при этом обратитесь к
подразделу Снятие
и установка панели замка капота. |
18. Состыкуйте
разъем термовыключателя и вентилятора. |
19. Наденьте
шланги системы охлаждения на радиаторе с новыми
уплотнительными кольцами и зафиксируйте
зажимами. |
20. Установите
передний бампер, при этом обратитесь к
подразделу Снятие
и установка бамперов. |
21. Присоедините
отрицательный кабель (–) к аккумуляторной
батареи. |
ВНИМАНИЕ
автоматику безопасности стеклоподъемников,
введите код радиоприемника, установите часы, при
этом обратитесь к подразделу Ввод
кода радиоприемника.
|
22. Заполните
систему охлаждающей жидкостью, при этом
обратитесь к подразделу Замена
охлаждающей жидкости. |
