Ауди А3. Снятие и установка вентилятора свежего воздуха
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
вещевой ящик, обратитесь к подразделу Снятие
и установка вещевого ящика. |
2. Снимите
дополнительный резистор, обратитесь к подразделу Снятие
и установка дополнительного резистора. |
|

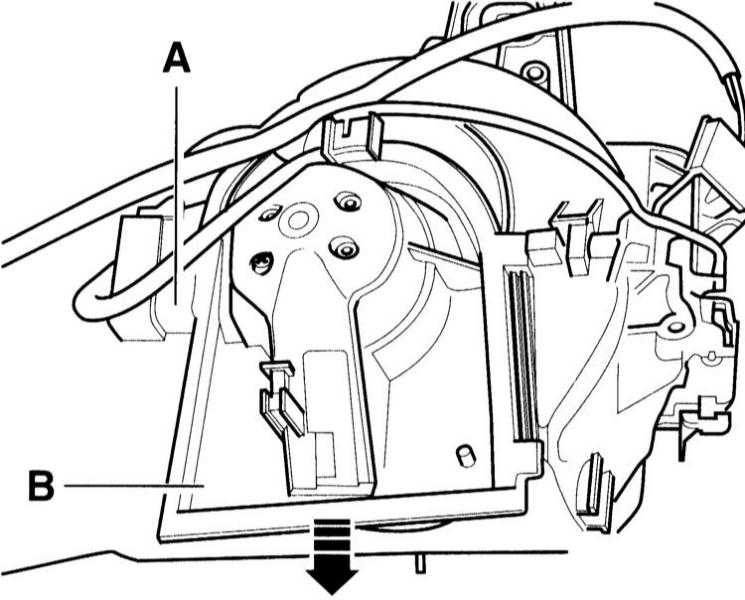

3. Отсоедините
штекер (А) от вентилятора (В). Выньте вентилятор
вниз из отопителя (стрелка на иллюстрации). |
4. При
необходимости отверните 2 болта крепления
электродвигателя вентилятора к плите основания. |
УСТАНОВКА |
5. Вставьте
вентилятор в отопитель. |
6. Зафиксируйте
штекер (А). |
7. Установите
дополнительный резистор, обратитесь к подразделу Снятие
и установка дополнительного резистора. |
8. Установите
вещевой ящик, обратитесь к подразделу Снятие
и установка вещевого ящика. |
|
Снятие и установка дополнительного резистора
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
вещевой ящик, обратитесь к подразделу Снятие
и установка вещевого ящика. |
|

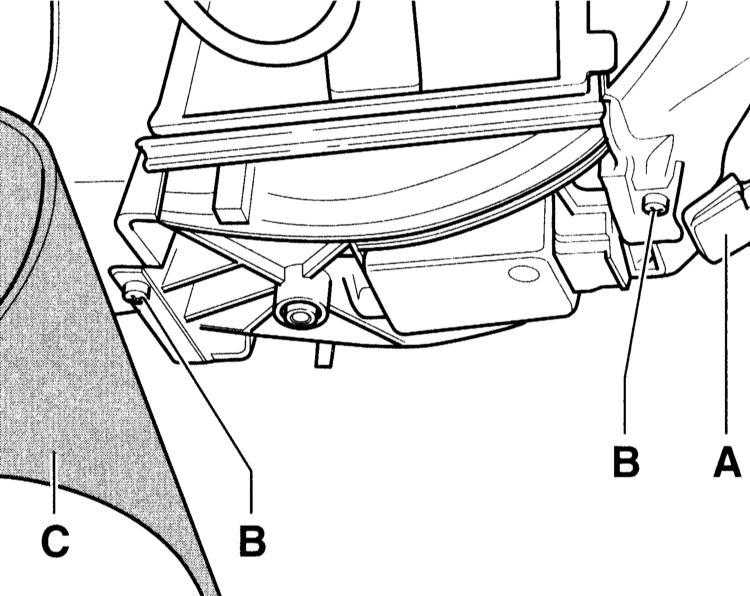

2. Отверните
винтовой зажим пенопластовой крышки (С),
откиньте крышку в сторону. |
3. Расстыкуйте
разъем (А) дополнительного резистора. Отверните
винты (В) и снимите держатель резистора. |
|

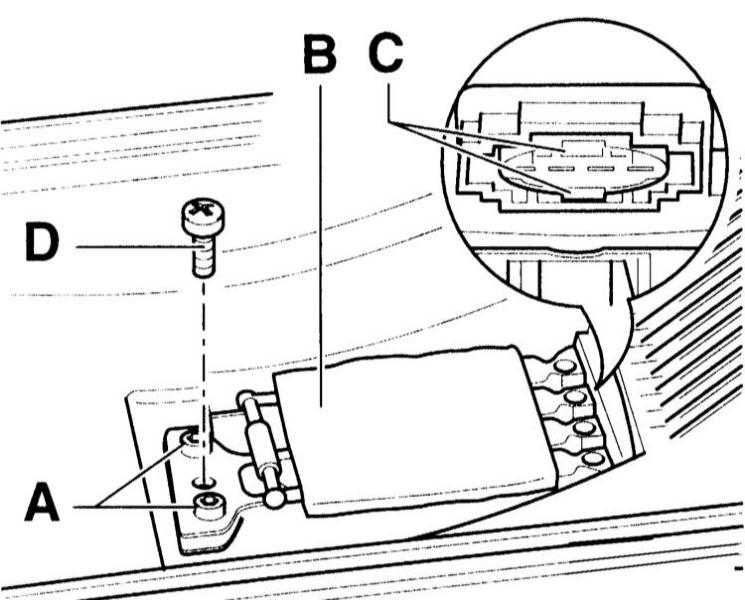

4. Замените
резистор (В) на держателе. Для этого засверлите
крепления (А) или сломайте их. Отожмите стопоры
(С). |
ВНИМАНИЕ
сборке резистор закрепите саморезами (D) 3.2 х
10 мм.
|
УСТАНОВКА |
5. Вставьте
резистор на держатель и закрепите саморезами (D)
3.2 х 10 мм. |
6. Закрепите
резистор, состыкуйте разъем резистора. |
7. Закрепите
винтовым зажимом пенопластовую крышку. |
8. Установите
вещевой ящик, обратитесь к подразделу Снятие
и установка вещевого ящика. |
|
