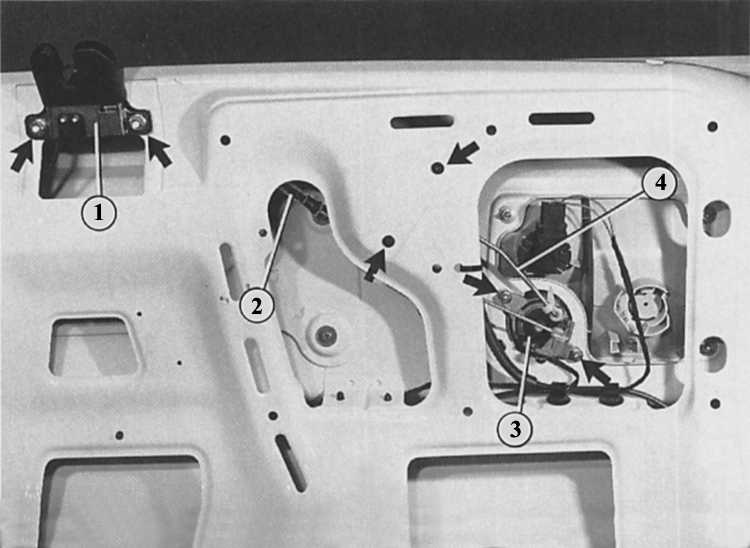

Замок и замковый привод в крышке багажного отсека седана Audi 80
1 – замок;
2 – сдвижная кнопка соединительной тяги между замком и
нажимной кнопкой;
3 – нажимная кнопка;
4 – соединительная тяга к системе замков с центральным
управлением.
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
Открыть
крышку.
Немного
откинуть обшивку багажного отсека повыше
левого заднего габарита.
Разъединить штекерное соединение проводов к
крышке багажного отсека и продеть штекеры
через уплотнительную втулку в металле.
Если
автомобиль оснащен системой замков с
центральным управлением, следует отсоединить
шланг к приводу замка у петель крышки.
Справа и
слева откинуть и снять стопорные скобы на
пневматических пружинах. После этого можно
отжать пневматические пружины от шаровых
головок.
Поддерживая крышку вдвоем, вывернуть справа
и слева два болта в петлях.
Снять
крышку с петель.
Дополнительно можно отсоединить петли от
кузова.
Регулировка крышки багажного отсека
Седан
ПОРЯДОК ВЫПОЛНЕНИЯ
Необходимо
добиться одинакового зазора между правой и
левой деталями кузова и крышкой багажника
(около 4 – 5 мм). Также возле заднего стекла
расстояние до крышки должно быть одинаковым
справа и слева.
Регулировать нужно после ослабления
крепежных болтов петель на крышке багажного
отсека.
Кроме
того, крышка должна совпадать по высоте с
крыльями. Этого можно добиться после
ослабления крепежных болтов петель на
боковой стенке.
Если
крышка багажника стучит либо плохо
закрывается, можно отрегулировать стопорный
буфер справа и слева вверху на боковой
части.
Ослабить и
сдвинуть вверх или вниз крепежный болт,
затем затянуть снова. Стопорный буфер
установлен правильно, если он без напряжения
прилегает к закрытой крышке.
Проверить
посадку и закрывание крышки багажного
отсека, при необходимости отюстировать
запорную пластину замка багажника.
Блок фар в
крышке должен отстоять от фар в боковой
части примерно на 8 мм. Этого можно достичь
путем сдвигания блока фар в их продольных
отверстиях.
Снятие замка багажника
Седан
ПОРЯДОК ВЫПОЛНЕНИЯ
Открыть
крышку багажного отсека.
Снять
внутреннюю обшивку под нажимной кнопкой
замка багажника.
Снятие
кнопки: отвести в сторону стопорную скобу на
приводной тяге и снять тягу.
Отсоединить штекерные соединения для
микровыключателя системы замков с
центральным управлением.
Вывернуть
две гайки, снять по направлению вовнутрь
нажимную кнопку с цилиндрами замка.
Снятие
замковой части: отсоединить приводные тяги
от нажимной кнопки (отвести в сторону
стопорную скобу), разъединить штекерное
соединение.
Вывернуть
две шестигранные гайки снизу на замке.
Вынуть замок по направлению вниз.
При
установке замкового элемента отрегулировать
длину приводных тяг к нажимной кнопке.
Сдвижную
кнопку в середине соединительной тяги
сдвинуть назад, так, чтобы половинки тяги
оказались свободно вставленными друг в
друга.
При
открытой крышке багажника поставить защелку
замка в положение «закрыто».
Вставить
шестимиллиметровое сверло в отверстие
замкового элемента, чтобы зафиксировать
защелку.
В этом
положении зафиксировать один в другом
резьбовые участки половинок тяги и
застопорить сдвижной кнопкой.
