Ауди 80. Электросхема - Противотуманные фары, противотуманные задние фонари, контроль стояночного света

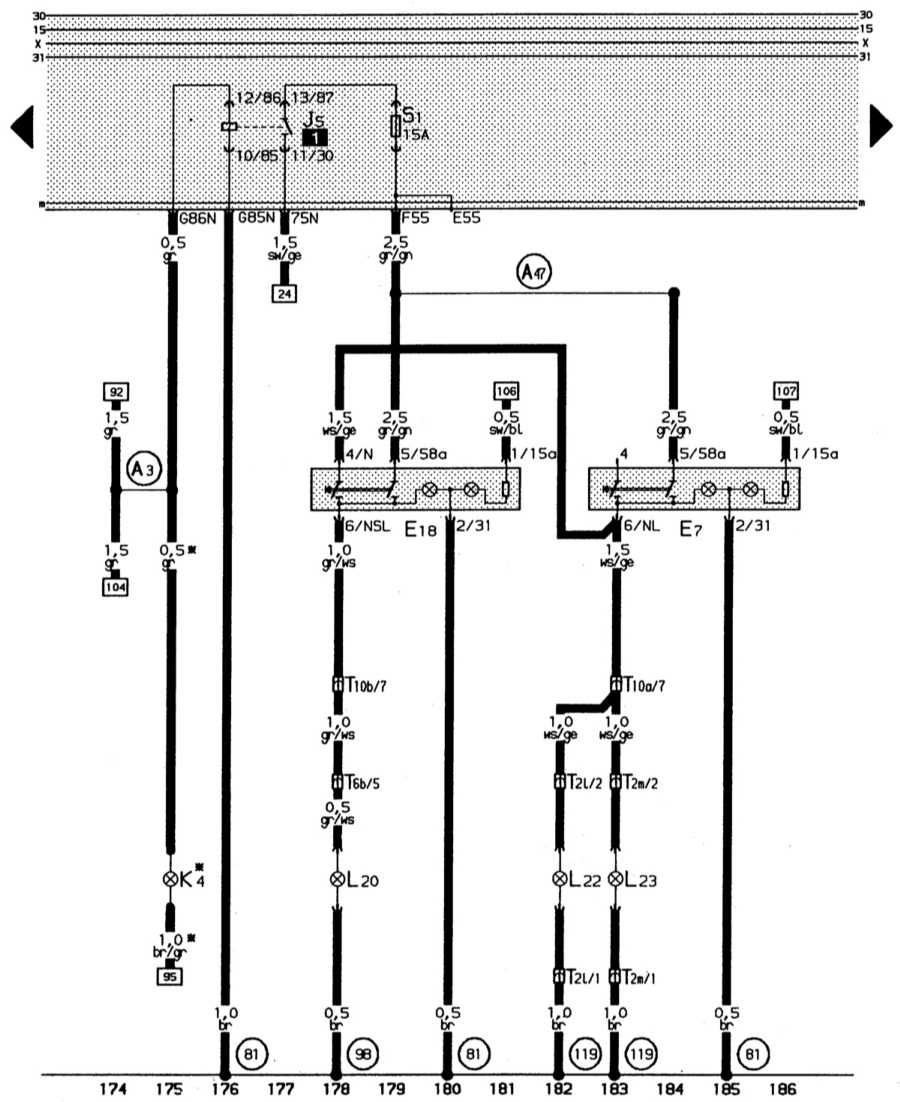

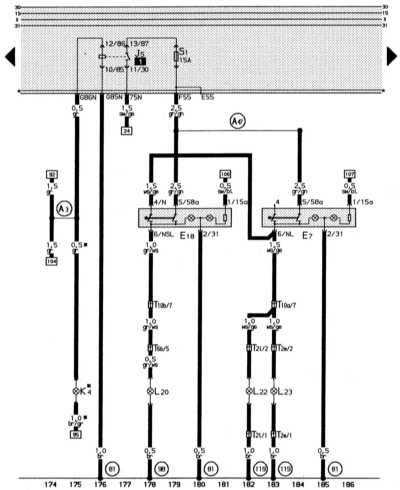

14.13.12 Противотуманные фары, противотуманные задние фонари, контроль стояночного   света Ауди 80

(A24) – соединительная линия (контроль тормозной системы) в электроцепи к приборной панели
(A45) – соединительная линия (сигнал частоты вращения) в электроцепи к приборной панели
E7 – выключатель противотуманных фар
E18 – выключатель противотуманного заднего фонаря
J5 – реле противотуманных фар
*K4 – индикатор стояночного света
L20 – лампа противотуманного заднего фонаря
L22 – лампа противотуманной фары слева
L23 – лампа противотуманной фары справа
T2l – двухконтактное штекерное соединение черного цвета, в моторном отсеке слева
T2m – двухконтактное штекерное соединение черного цвета, в моторном отсеке справа

T6b – шестиконтактное штекерное соединение черного цвета, в багажном отсеке слева
T10a – десятиконтактное штекерное соединение черного цвета, штекерная колодка в дополнительном блоке реле
T10b – десятиконтактное штекерное соединение коричневого цвета, штекерная колодка в дополнительном блоке реле
(81) – соединение на «массу» (корпус) – 1 в электроцепи к приборной панели
(98) – соединение на «массу» (корпус) в электроцепи к крышке багажника
(119) – соединение на «массу» (корпус) – 1 – в электроцепи к фарам
(A3) – положительная соединительная линия (58) в электроцепи к приборной панели
(A47) – соединительная линия (55) в электроцепи к приборной панели
* – только для автомобилей, экспортирующихся в Италию
