Ауди 80. Система выпуска отработавших газов двигателя

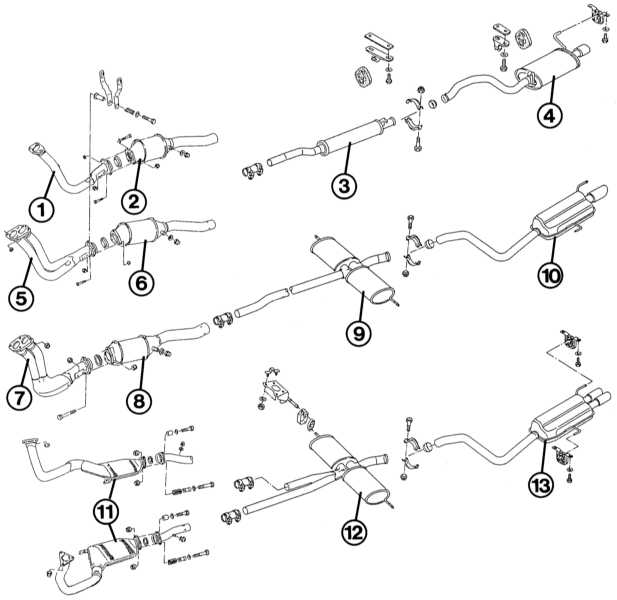

На этих рисунках показаны системы выпуска отработанных газов переднеприводных моделей Audi 80.
 |
|
4-цилиндровый двигатель мощностью 66 кВт:
1 – передняя выпускная труба;
2 – катализатор;
3 – основной глушитель;
4 – дополнительный глушитель.
4-цилиндровый двигатель мощностью 85 кВт:
5 – передняя выпускная труба;
6 – катализатор;
3 – основной глушитель;
4 – дополнительный глушитель.
5-цилиндровый двигатель мощностью 133 кВт:
7 – передняя выпускная труба;
8 – катализатор;
9 – основной глушитель;
10 – дополнительный глушитель.
6-цилиндровый двигатель мощностью 110/128 кВт:
11 – передние выпускные трубы с катализаторами для обоих рядов цилиндров;
12 – основной глушитель;
13 – дополнительный глушитель.
В зависимости от установленного двигателя автомобиль Audi 80 снабжен сконструированной полностью по-своему системой выпуска отработавших газов. Кроме того, существуют принципиальные различия между системами выпуска отработавших газов переднеприводных и полноприводных моделей.
Составные части системы выпуска отработавших газов
Переднеприводные модели
- К блоку цилиндров прикреплен выпускной коллектор.
- За ним следует передняя выпускная
труба, которая выполнена у двигателя мощностью 66 кВт одинарной.
4-цилиндровый двигатель мощностью 85 кВт и 5-цилиндровый двигатель снабжены двойной трубой, переходящей в одинарную трубу.
Совершенно по-другому устроена выхлопная система у 6-цилиндрового двигателя: две передние выпускные трубы, из которых каждая снабжена катализатором. - Каталитический нейтрализатор с коротким отрезком трубы – это следующая инстанция в системе выпуска отработанных газов у 4- и 5-цилиндровых двигателей. У 6-цилиндрового двигателя снова все по-другому: здесь расположены короткие отрезки трубы.
- Еще дальше установлены серединный (основной) и дополнительный глушители. Особенно заметен основной глушитель 5- и 6-цилиндровых моделей, у которых два глушителя стоят как бы друг напротив друга справа и слева от продольной оси автомобиля.
- На примере дополнительного глушителя демонстрируется иерархия моделей: у 6-цилиндровой модели наконечник двойной.
Полноприводные модели (quattro)
До каталитического нейтрализатора системы выпуска отработавших газов переднеприводных и полноприводных моделей одинаковы. Потом начинаются различия:
- У 6-цилиндрового двигателя промежуточная вильчатая труба сводит обе трубы (выходящие с каталитических нейтрализаторов) в одну.
- Здесь подсоединяются основной и дополнительный глушители, которые у оригинальной выпускной системы жестко связаны между собой посредством проходящего отрезка трубы. При ремонте можно установить оба глушителя и по отдельности.
- Эти составные части одинаковы для всех моделей. Двойной основной глушитель переднеприводных моделей в полноприводных моделях заменен объемным одинарным глушителем. Дополнительный глушитель снабжен двойным наконечником.
