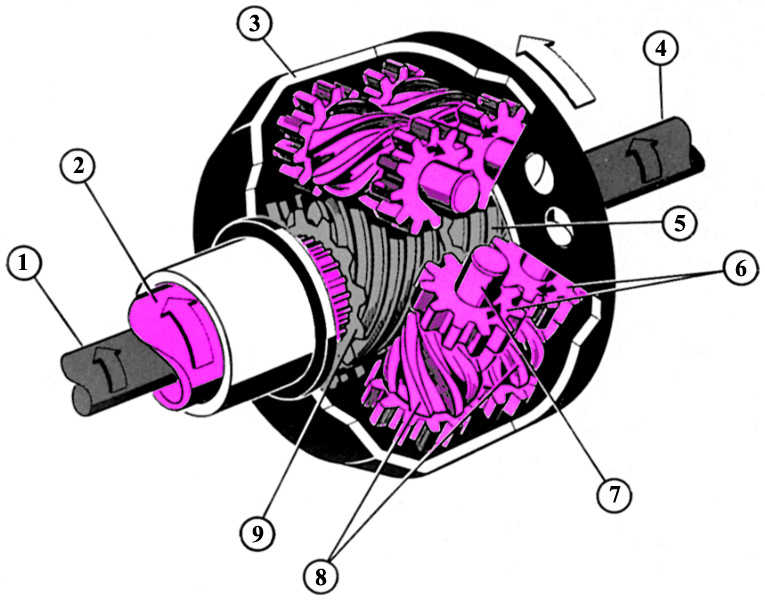

Распределительный торсен-дифференциал
|
|
|
1 – привод к переднему мосту;
|
6 – зубчатое колесо;
|
Распределительный (центральный) дифференциал служит для выравнивания передней
и задней трансмиссии. (Дифференциалы передней и задней оси работают независимо
от него.)
Он размещается – снаружи не воспринимаемый как отдельный узел – сзади на механической
коробке передач. Инженеры говорят: интегрирован.
Название торсен исходит от фирмы по производству коробок передач Gleason, в
которой этот дифференциал был изобретен. Его название является производным от
английских букв Torque Sensing, что означает «чувствуя крутящий момент». Таким
образом, это в этом понятии уже заключается описание функции, так как:
- дифференциал передает повышенную силу приводу той оси, у которой лучшее сцепление с грунтом;
- это происходит настолько эффективно (обусловлено конструкцией), что эта ось может передавать в 3,5 раза большее усилие, чем другая ось.
- но при одинаково хороших свойствах грунта осуществляется равнозначное распределение привода на переднюю и заднюю ось, т. е. нет обусловленного конструкцией предпочтения одной оси.
Принцип функционирования
Работа торсен-дифференциала базируется на принципе червячного привода и использует его основополагающие принципы:
- червячный привод может быть сконструирован таким образом, что будет обладать высокой или низкой способностью блокировки (величина блокировки в данном случае многократно увеличенная сила, с которой должна проворачиваться передача);
- величина значения блокировки зависит от угла наклона червяка, т. е. у червяка много плоских или мало крутых витков;
- примером плоского червяка с высокой степенью блокировки является домкрат, в котором колено, на которое действует червяк, поднимает автомобиль, но автомобиль никогда не может привести в движение колено за счет своего веса.
Расположение
За счет осмысленного расположения в сумме восьми червячных колес и 12 шестерен в сочетании с корпусом дифференциала, полым валом, приводным валом впереди и приводным валом сзади достигается наилучшее выполнение функции, о которой говорилось в предпоследнем абзаце.
