Середня консоль
Демонтаж задній частині консолі
 |

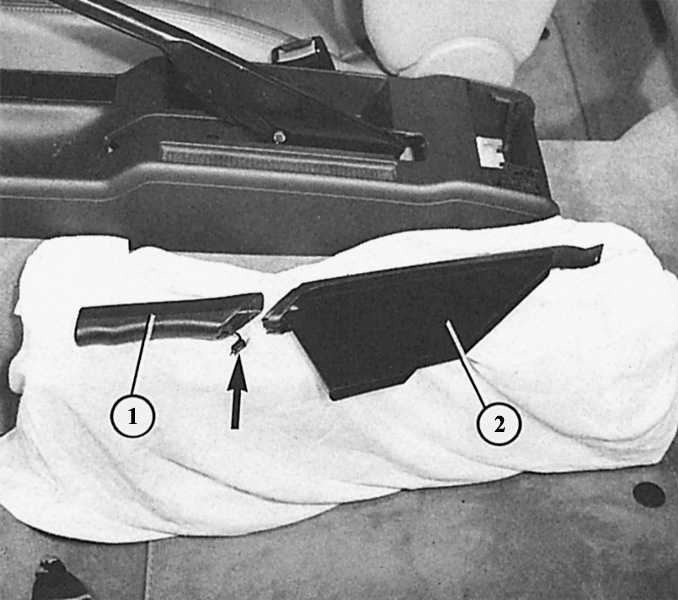

Демонтаж задній частині консолі, 1-й етап: вийміть кріпильну шпильку (стрілка) знизу на ручці (1)
ручного гальма, зніміть
вперед з важеля стоянкового гальма ручку і облицювання (2). |
 |

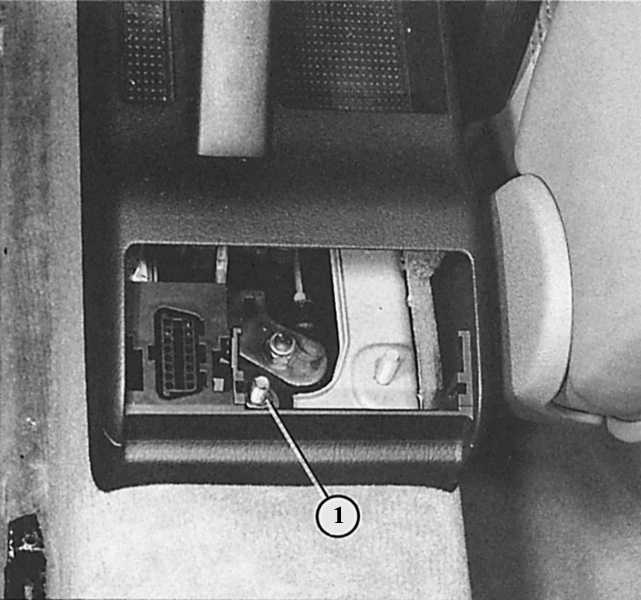

Демонтаж задній частині консолі, 2-й етап: після
демонтажу попільнички ззаду послаблюється гайка (1). |
 |

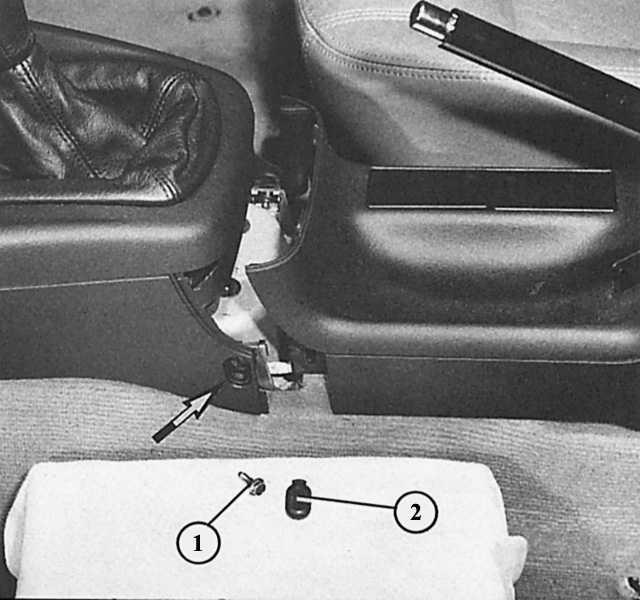

Демонтаж задній частині консолі, 3-й етап: відіжміть захисний ковпачок (2) ззаду на передній частині
консолі (стрілка), під
ним вигвинтіть гвинт (1). |
|
|
-
Витягніть важіль ручного гальма.
-
Викруткою відіжміть внизу на ручки стояночного гальма
маленьку кріпильну
шпильку і вийміть.
-
Вийміть ручку ручного гальма вперед.
-
Зніміть облицювання важеля стоянкового гальма
вперед і вгору.
-
Відкрийте попільничку і вийміть.
-
Послабте гайку під нею.
-
Праворуч і ліворуч відіжміть захисні ковпачки поруч зі
швом задній/передній частині
консолі, вигвинтіть під ними гвинти.
-
Свесьте задню частину консолі на її передній частині
(відіжміть вниз).
-
Потягніть вгору ручне гальмо і консоль зніміть вперед над
важелем ручного
гальма.
-
Високо піднявши консоль, вийміть з затискачів роз'єм дроти
діагностики поряд
з попільничкою.
|
|
Демонтаж передній частині консолі
 |

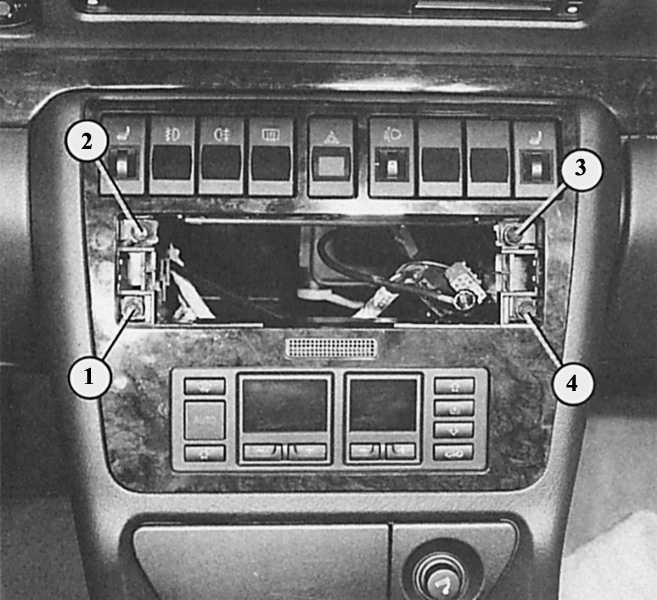

Демонтаж передній частині консолі, 1-й етап: в монтажній шахті радіоприймача повинні бути послаблені
гвинти, позначені тут
цифрами від «1» до «4». |
 |
Демонтаж передній частині консолі, 2-й етап: в автомобілях без кліматичної установки зніміть регулятори
опалення/вентиляції і
вигвинтіть гвинти (стрілки). |
 |

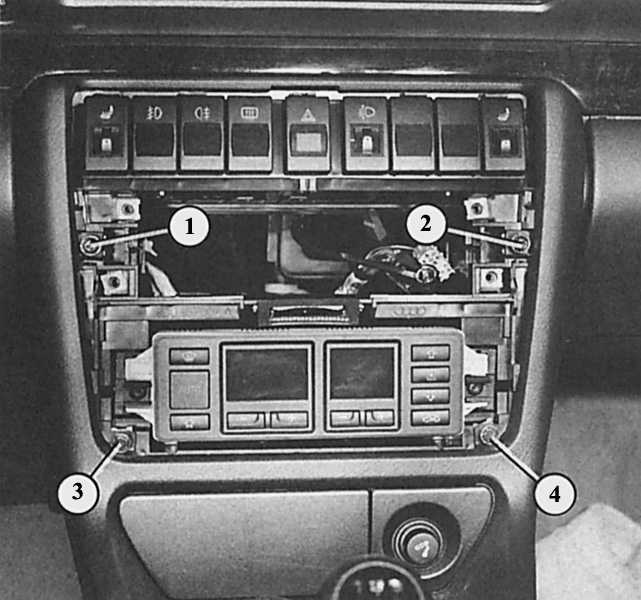

Демонтаж передній частині консолі, 3-й етап: гвинти від 1 до 4 повинні бути вывинчены після зняття
декоративної панелі середній
консолі. |
 |

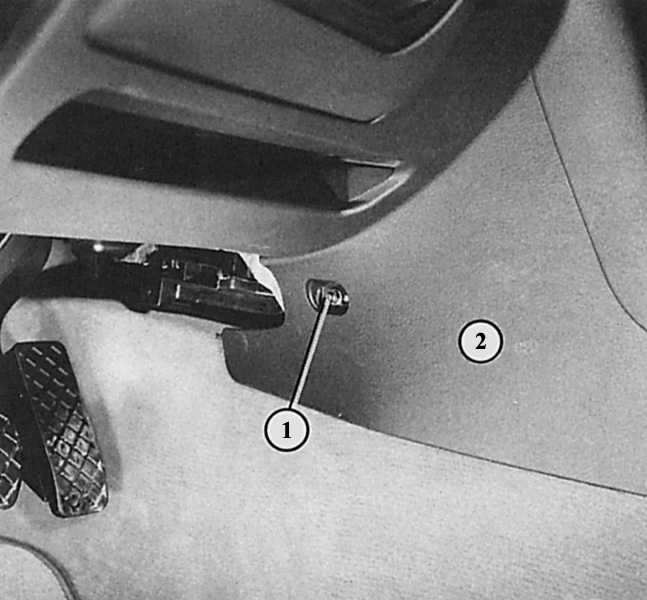

Демонтаж передній частині консолі, 4-й етап: відіжміть захисний ковпачок середньої консолі (2) попереду
в ногах водія, вигвинтіть
під ним гайку (1). |
|
|
-
Від'єднайте провід маси акумулятора.
-
Демонтуйте задню частину консолі в зборі.
-
Вийміть з пазів задній край рами манжети важеля селектора
і посуньте
вгору манжету.
-
При автоматичній коробці передач: відгвинтіть кнопку
важеля селектора, зніміть
облицювання.
-
Демонтуйте радіоприймач (глава Інструменти і
прилади).
-
Послабте монтажної шахті радіоприймача два
гвинти.
-
Зніміть всі три регулятора опалення/вентиляції.
-
Вигвинтіть під кнопками регулятора два гвинти.
-
В автомобілях з повністю автоматизованою кліматичній установкою
це зайва робота.
-
Зніміть декоративну панель середньої консолі (вимикачі не демонтуються).
-
Під декоративною панеллю вигвинтіть чотири інших
гвинта.
-
Відіжміть маленькі облицювання в ногах водія, під ними
вигвинтіть гайку
і зніміть консоль над нарізний шпилькою.
-
Зніміть консоль тому.
-
При монтажі простежте за тим, щоб напрямна праворуч
попереду на
середній консолі увійшла в хомут на рамі.
|
|
Демонтаж облицювання рульової колонки
Інформацію про демонтаж облицювання рульової колонки ви
знайдете в розділі Вимикачі.
Демонтаж облицювання в ногах водія
Під облицюванням стійки дверей в ногах водія знаходяться
кронштейни штекерних роз'ємів (див. також главу Електротехнічне
обладнання).
Демонтаж
|
|
-
Відкрийте двері, зніміть гумовий планку.
-
Послабте два гвинти.
-
Зніміть облицювання.
|
|
