Ауді А4 (94+ року). Кришка багажника




Кришка багажника

Демонтаж

ПОРЯДОК ВИКОНАННЯ

  1. Відкрийте кришку.
  2. Зніміть трикутний застережливий знак.
  3. Відкрутіть кронштейн попереджувального знаку.
  4. Відкрутіть облицювання кришки багажника.
  5. Від'єднайте піновий роз'єм проводів до електричних вузлів у кришці багажника і протягніть через роз'єм вхід в металі.
  6. Від'єднайте шланг центрального замку.
  7. Відкиньте стопорні хомути на газонаповнених амортизаторах праворуч і ліворуч і зніміть їх. Після цього можна віджати газонаповнені амортизатори від кульових головок.
  8. Утримуючи кришку удвох, вигвинтіть праворуч і ліворуч два гвинта на петлі.
  9. Зніміть кришку з петлі.
  10. Можна додатково відгвинтити шарнір від кузова.

Регулювання кришки багажника

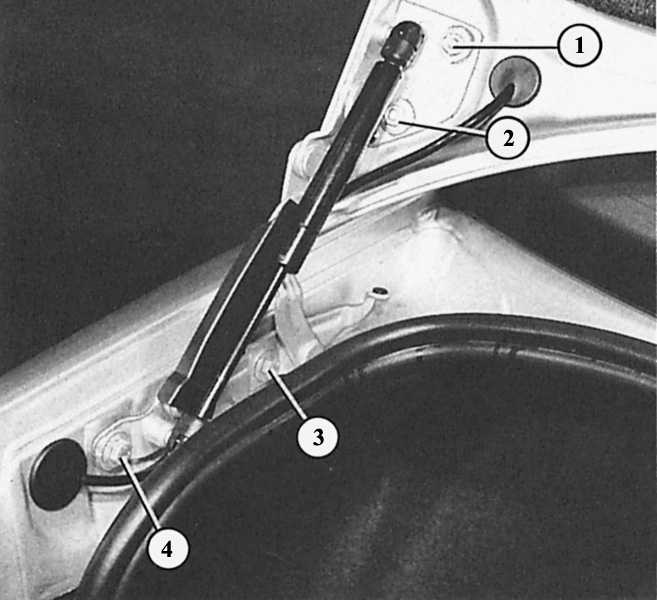

21.10 Кришка багажника ���� A4 Петлі кришки багажника: 1 і 2 – гвинти петля/кришка багажника; 3 і 4 – гвинти петля/кузов.

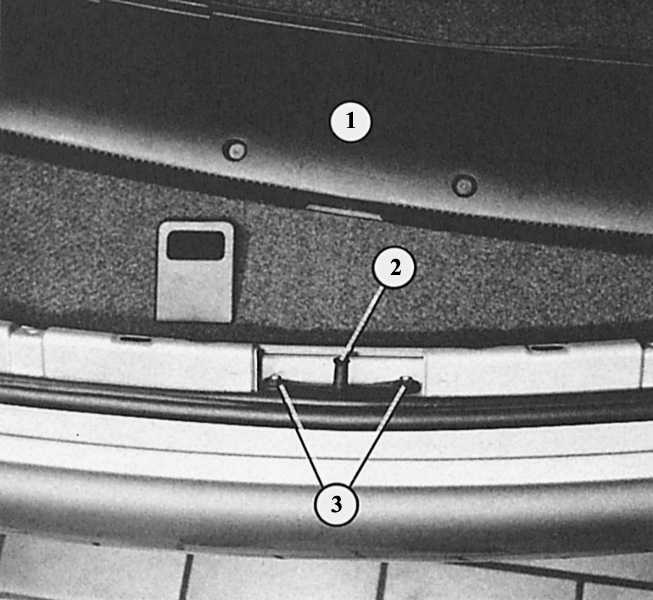

21.10 Кришка багажника ���� A4 Положення пластини замка з болтом (2) ззаду на дні багажника можна відрегулювати після ослаблення обох гвинтів (3). Пластина замка стає доступною після демонтажу облицювання (1) краю багажника.



ПОРЯДОК ВИКОНАННЯ

  1. Потрібно, щоб щілину між кришкою багажника і лівою, а також правою деталлю кузова була однієї ширини (близько 3 мм). У заднього скла щілину між ним і кришкою праворуч і ліворуч теж повинна бути однакової ширини.
  2. Регулювання здійснюється після ослаблення гвинтів петлі/кришки багажника. Крім цього, кришка повинна бути в одній площині з бічними деталями кузова. Це можна відрегулювати після ослаблення гвинтів петлі/бічної стінки.
  3. Якщо кришка багажника стукає чи погано закривається, то можна відрегулювати наполеглива амортизатор праворуч і ліворуч внизу на кришці:
  4. Послабте кріпильний гвинт і посуньте вгору або вниз і знову затягніть. Наполегливі амортизатори встановлені правильно в тому випадку, якщо вони при закритій кришці прилягають без напруги.
  5. Перевірте посадку і закриття кришки багажника, якщо потрібно, проведіть додаткову юстування пластини замка багажника.

Демонтаж замку багажника

ПОРЯДОК ВИКОНАННЯ

  1. Відкрийте кришку.
  2. Зніміть попереджувальний трикутник.
  3. Відкрутіть кронштейн попереджувального трикутника.
  4. Відкрутіть облицювання кришки багажника.
  5. Демонтаж штовхача: відкиньте стопорний хомут на керуючій штанзі до замкового клину і зніміть штангу.
  6. Від'єднайте роз'єм центрального замку.
  7. Від'єднайте повітряний шланг центрального замку.
  8. Вигвинтіть дві гайки, зніміть всередину натискну кнопку з барабаном замку.
  9. Демонтаж замкового клина: зніміть керуючу штангу (відкиньте вбік стопорний хомут).
  10. Вигвинтіть дві шестигранні гайки на замочному клині, вийміть замковий клин вниз.
