Ауді А4 (94+ року). Модуль ручного керування опаленням/вентиляцією

Модуль ручного керування опаленням/вентиляцією

Коли демонтовано ящик для рукавичок, то видно кінці всіх трьох тросів опалення/вентиляції

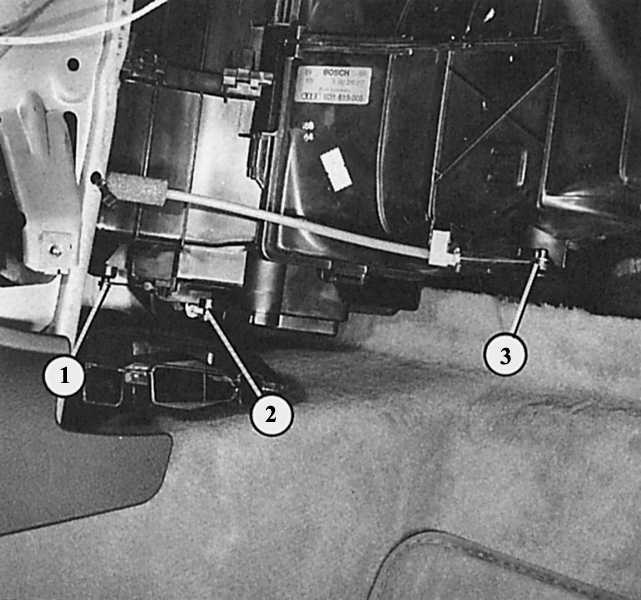

1 – трос розподілу потоку повітря;  2 – трос опалення;	3 – трос подачі повітря.



Демонтаж троса Боудена на модулі управління опаленням/вентиляцією: вийміть щипцями контропору (1), зніміть з важеля (3) кінець троса (2).

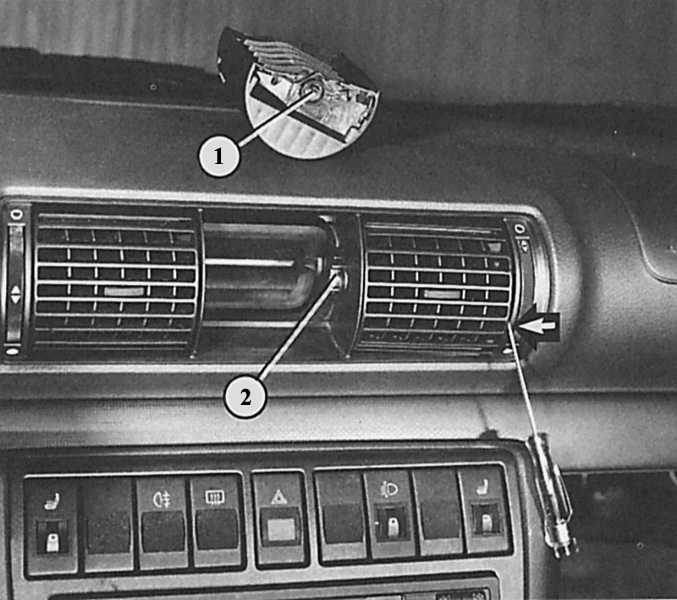

Для того щоб демонтувати відкидні вкладиші повітряних сопел, вставте викрутки з боків вкладишів (стрілки) і відіжміть їх. При монтажі простежте за тим, щоб осі відкидання (1) вкладишів входили в направляючі (2) (справа та зліва у них різна товщина).

Всіма функціями системи опалення/вентиляції в Audi A4 можна керувати від модуля в приладовій дошці.

Три так званих троса Боудена проходять звідти до корпусу повітропроводу, який часто називається «повітряної коробкою». В цьому корпусі знаходяться повітряні заслінки, які направляють потік повітря в потрібну сторону.

Заміна тросів управління

ПОРЯДОК ВИКОНАННЯ

Демонтуйте ящик для рукавичок (глава Салон). Кінець троса зігнутий у вигляді петлі і вільно підвішений до важеля управління в повітряній коробці. Оболонки тросів Боудена кріпляться до повітряної коробці пластмасовими затискачами. Відіжміть фіксатор на пластмасовому затиску маленькою викруткою, вивісьте затискач. Зніміть всі три ручки поворотних регуляторів опалення/вентиляції. Вигвинтіть під ними два гвинти з хрестоподібними голівками. Демонтуйте радіоприймач (глава Інструменти і прилади). Вигвинтіть чотири болта з шестигранними головками в монтажній шахті радіоприймача, зніміть декоративну панель середній консолі. Вигвинтіть видимі тепер чотири гвинти з головками хрестоподібними на модулі управління опаленням/вентиляцією. Тепер відіжміть трохи назад модуль керування опаленням/вентиляцією і потім вийміть з приладової дошки по діагоналі повз кріпильних накладок. Модуль управління повністю вийняти не можна, але і цього достатньо для того, щоб дістатися до кріплення тросів Боудена. Відіжміть викруткою контропору троса управління з гачка на модулі управління. Кінець троса зігнутий у вигляді петлі і вільно підвішений до важеля управління.

Демонтаж відкидних вкладишів повітряних сопел

ПОРЯДОК ВИКОНАННЯ

Поставте маленькі викрутки праворуч і ліворуч у відкидного вкладиша і обережно відіжміть його. Врахуйте при монтажі: осі відкидання різної товщини.
