Нагнітач повітря
Розташування нагнітача
 |

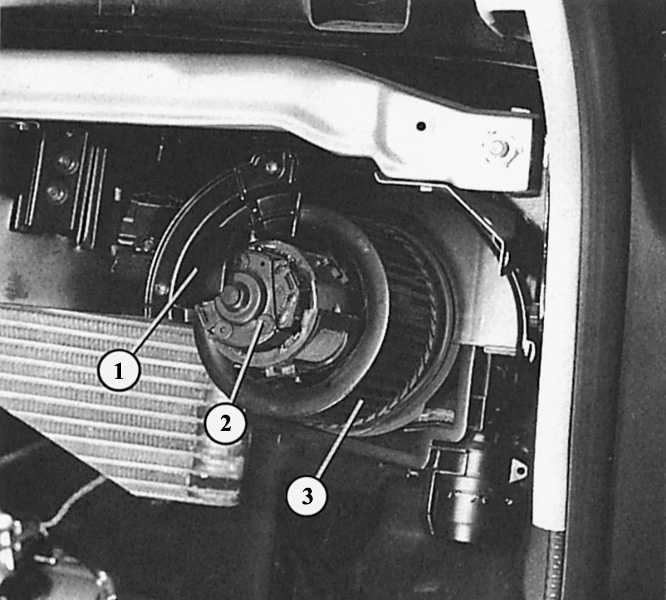

Коли демонтовано ящик для рукавичок, то доступний
двигун нагнітача з колесом вентилятора (2). Він вставлений в
повітропровід (1) знизу. |
 |

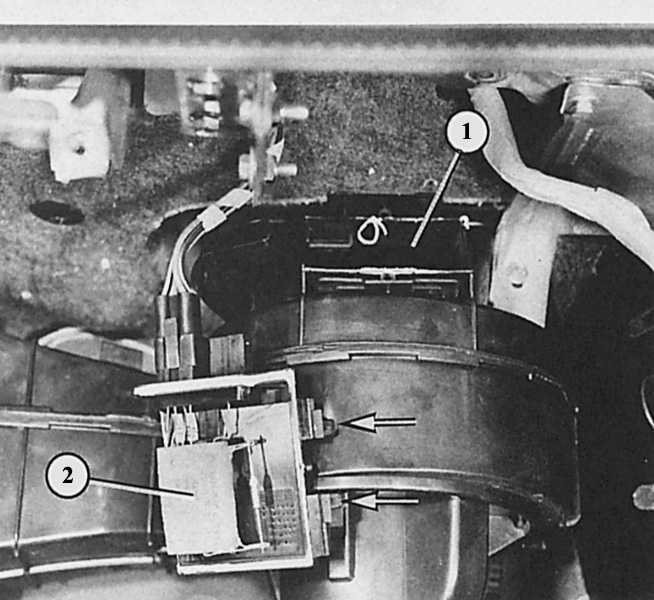

Тут додаткові опору нагнітача (2 – поруч з термозапобіжником) вийняті з монтажного
отвори в коробці (1)
нагнітача. Стрілками
показані стопорні пружини з пластмаси. |
Двигун нагнітача повітря працює на чотирьох швидкостях,
які встановлюються поворотним
вимикачем «Подача повітря і нагнітач» на приладовій дошці. Різні ступені швидкості досягаються за рахунок підключення
різної величини опорів (або
їх послідовного підключення).Опору підключені до маси дроту двигуна
нагнітача. Подача плюсового струму (через запобіжник) залишається постійній
– лише контакт з масою «покращується» або «погіршується».
Пошук несправностей в двигуні нагнітача повітря
|
|
-
Якщо нагнітач повітря не працює ні в одному з положень вимикача, то перевірте спочатку відповідний запобіжник (таблиця в розділі Електротехнічне
обладнання).
-
Якщо, незважаючи на справний вимикач, не працюють також склоочисники,
то причина в реле розвантаження Х-контакту.
-
Перевірка двигуна нагнітача: повністю демонтуйте ящик для рукавичок (глава Салон).
-
Від'єднайте двополюсний роз'єм в проводі до двигуна
нагнітача, підключіть два допоміжних дроти до вільним тепер контактів двигуна: від плюса акумулятора до контакту, до якого був
приєднаний червоний дріт, і від мінуса акумулятора до контакту, до
якого був
приєднаний коричневий провід.
-
Якщо двигун нагнітача в порядку, то тепер він повинен
обертатися на
повній швидкості. Якщо
ні, замініть його.
-
Якщо привід працює не на всіх швидкостях, то, можливо,
дефект в
одному з опорів.
-
Демонтуйте додаткові опору, проведіть візуальний контроль. Якщо одне з опорів перегоріло, замініть всю опору
з опорами.
-
Якщо додаткові опору в порядку, то поряд з порушенням провідності у проводі, в якості джерела несправності ще може бути поворотний регулятор в приладовій дошці –
замініть всі пристрій
керування опаленням.
|
|

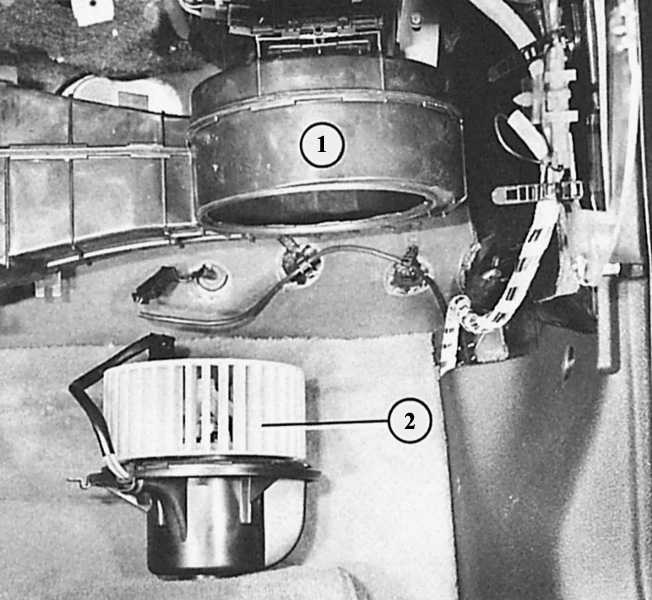

Демонтаж двигуна нагнітача повітря
|
|
-
Повністю демонтуйте ящик для рукавичок (глава Салон).
-
Двигун нагнітача вставлений в повітропровід до
опалення знизу.
-
Від'єднайте роз'єм токоподводящего проводу двигуна
нагнітача і
вийміть провід з кронштейна.
-
Підніміть стопорний виступ зліва на корпусі над фіксатором і вийміть корпус нагнітача повітря, повернувши його вліво
(проти годинникової
стрілки).
|
|
Демонтаж додаткових опорів нагнітача повітря
|
|
-
Демонтуйте ящик для рукавичок (глава Салон).
-
Відіжміть вгору дві пластмасові стопорні пружини внизу на кріпильної
платі додаткових опорів.
-
Підніміть кріпильну плату і вийміть її вниз. Якщо потрібно, послабте
клейове з'єднання.
-
При монтажі зверніть увагу на те, що основна плата опорів повністю
щільно встановлена в повітропроводі. Якщо потрібно, ущільніть її
герметиком.
|
|
