Ауді А4 (94+ року). Вимірювання накладок задніх дискових гальм

Вимірювання накладок задніх дискових гальм

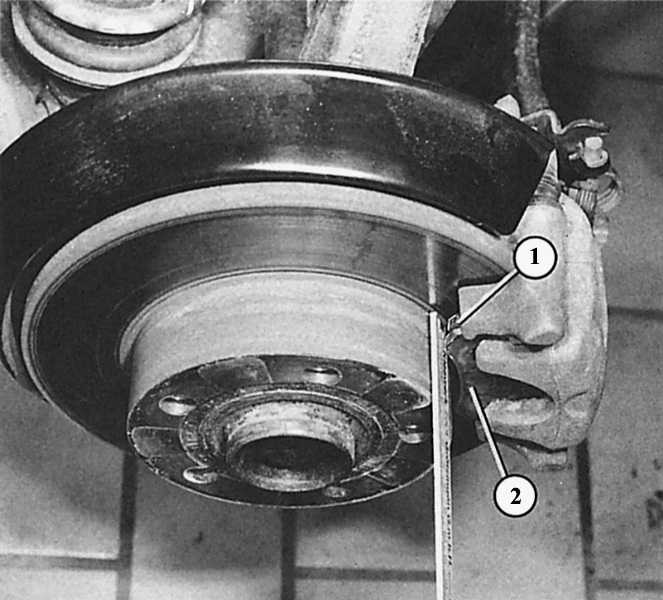

Вимірювання товщини накладки на гальмах задніх коліс:  1 – матеріал накладки;  2 – несуча пластина з металу.

Контроль зносу накладок на задніх дискових гальмах здійснюється також, як на передніх. Тут діє така ж гранично допустима величина зносу 7 мм – вимірюється разом з несучою пластиною накладки, що відповідає товщині самої накладки приблизно на 2 мм.

Одночасно з накладками перевіряється стан гальмівних дисків. Величина зносу і послідовність дій та ж, що на передніх дискових гальмах.

Поряд з накладками для задньої осі використовуються також чотири нових самоконтрящихся болта, які, як правило, додаються до накладкам в упаковці.

Заміна накладок задніх дискових гальм

Хоча цю роботу провести легко, але вона стає проблемою, якщо немає спеціального ключа 3272 з майстерні Audi. Подальший опис припускає, що вам майстерня дасть напрокат ключ або ви зможете виготовити його по взятому напрокат зразком.

ПОРЯДОК ВИКОНАННЯ

Вигвинтіть обидва кріпильних болта корпуса гальмівного супорта, при цьому в протилежному напрямку віджимайте направляючий палець за шестигранник. Зніміть корпус гальмівного супорта. Вийміть накладки з направляючих. Встановіть спеціальний ключ 3272 на гальмівний поршень (малюнок внизу) та загвинтіть до упору поршень шляхом обертання ходового гвинта вправо і накатного ролика вліво. Нехай при цьому ваш помічник не випускає з уваги рівень гальмівної рідини в бачку. Якщо вона загрожує вилитися, то відсмокчіть її шприцом для ін'єкцій. Ніколи не віджимайте поршень з силою і без обертання. Інакше зруйнується регулювальний механізм в гальмівному поршні. Вставити нові накладки. Затягніть корпус гальмівного супорта новими самоконтрящимися болтами на 30 Нм. Для віджиму направляючого пальця в протилежному напрямку використовуйте тільки вузький ріжковий ключ. Широкий ключ заклинить, і момент затягування спотвориться. Перед першими метрами поїздки кілька разів вичавіть педаль гальма, щоб встановився нормальний зазор педалі.

Демонтаж заднього гальмівного супорта

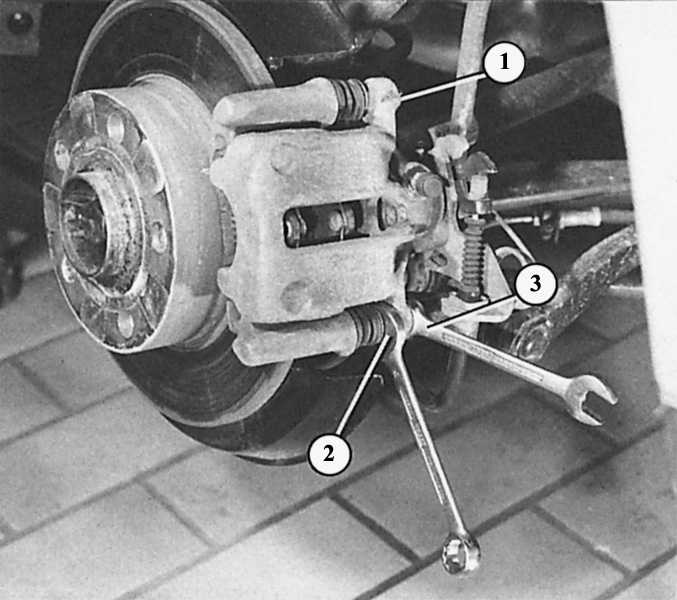

Тут з допомогою накладного ключа (3) міг викрутитися з корпусу нижній кріпильний болт корпусу гальмівного супорта. Направляючий палець віджимається в протилежну сторону ріжковим ключем (2). В протилежність гальмах Lucas на передніх колесах тут також послаблюється верхнє кріплення (1). При монтажі використовуйте нові самоконтрящиеся кріпильні болти!

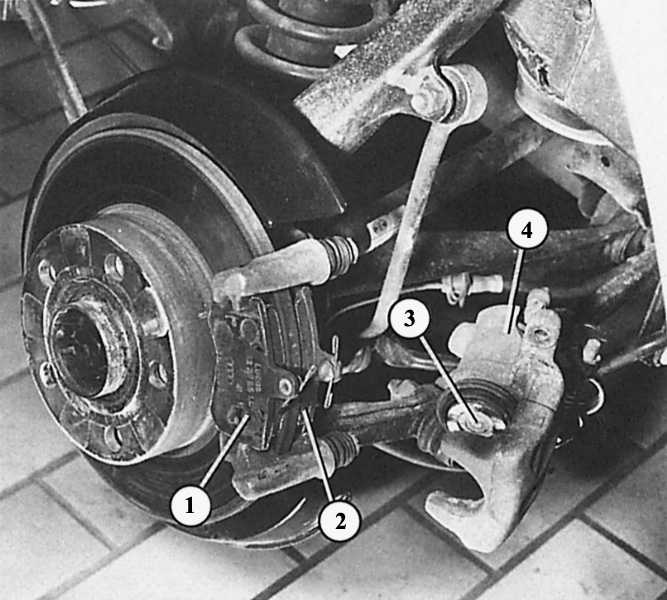

Праворуч: при демонтированном корпусі (4) супорта гальма заднього колеса видно: 1 – зовнішня накладка; 2 – внутрішня накладка;
3 – гальмівний поршень з вставленим теплозахисним екраном.

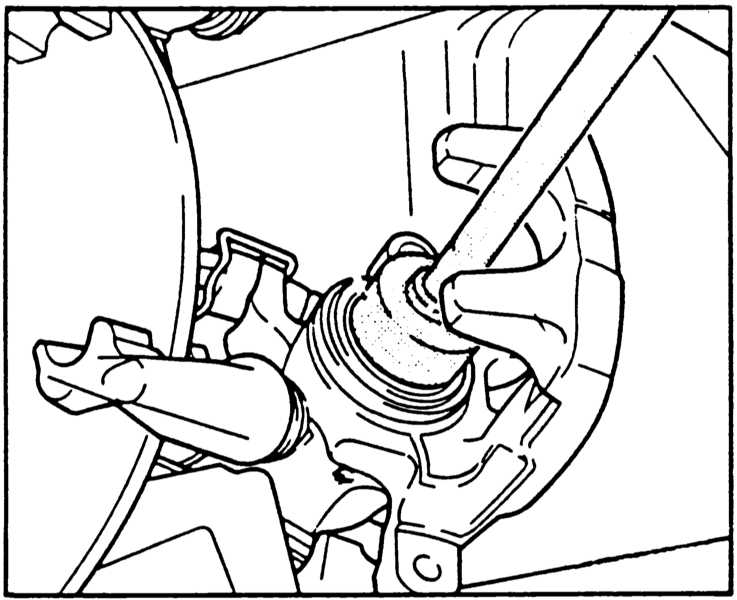

Зліва: тут при демонтированном корпусі гальмівного супорта загвинчується гальмівний поршень заднього дискового гальма спеціальним ключем 3272 з майстерні Audi.



ПОРЯДОК ВИКОНАННЯ

Якщо повинен бути замінений гальмівний супорт, демонтуйте гальмівний шланг. Демонтуйте корпус гальмівного супорта, як для заміни накладки. При цьому обов'язково врахуйте вказівки вгорі в тексті! Демонтуйте троси ручного гальма. Послабте обидва кріпильних болти гальмівний опори, ще закріпленої на осі. Перед монтажем почистіть рифлені поверхні під голівкою кріпильних болтів (рифлені болти). Використовуйте тільки передбачені рифлені болти, але ні в жодному випадку не звичайні. При монтажі затягніть кріпильні болти гальмівний опори на 65 Нм. При монтажі корпусу гальмівного супорта дотримуйтесь інструкції, описані вище. Перед першою поїздкою кілька разів натисніть на педаль гальма для того, щоб встановився нормальний зазор педалі.

Заміна манжет задніх гальмівних поршнів

На заміну дефектних манжет гальмівних поршнів задніх супортів поширюється той же порядок, що і для передніх.

Заміна заднього гальмівного диска

ПОРЯДОК ВИКОНАННЯ

Демонтуйте задній гальмівний супорт в зборі. Зніміть гальмівний диск. Очистіть прилеглу поверхню маточини колеса або обробіть наждачним папером і поставте новий гальмівний диск. Проведіть нову основну регулювання.
