Ауді А4 (94+ року). Датчик індикатора рівня палива в паливному баку

Датчик індикатора рівня палива в паливному баку

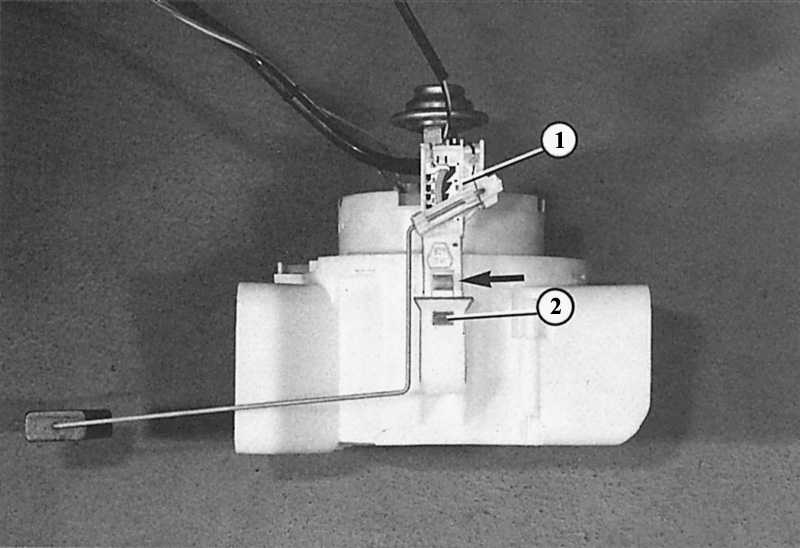

Сфотографований тут опорний корпус зазвичай вклеєна в паливний бак; але тут він показаний для наочності окремо. Демонтаж датчика рівня палива (1) можливий після натискання на клавішу (стрілка).Натиснута клавіша знімає блокування (2). Можна вийняти датчик рівня палива.

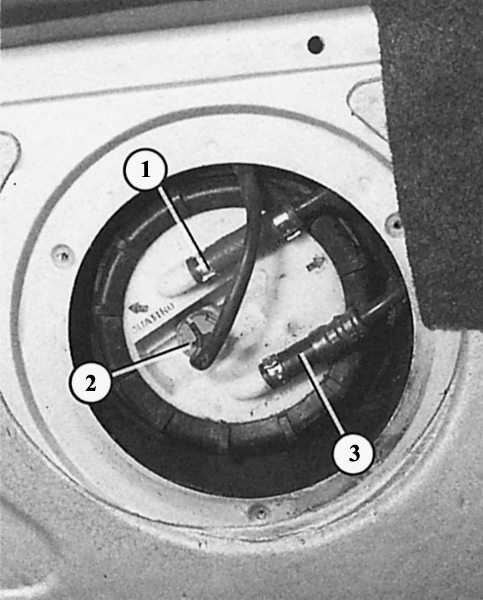

Тут ви бачите глухий фланець паливного бака під днищем багажника.

Зліва: цифрами позначені:

1 – поворотний бензопровід від системи уприскування;
2 – роз'єм підключення паливного насоса і датчика рівня палива;
3 – бензопровід подачі палива до системи уприскування.

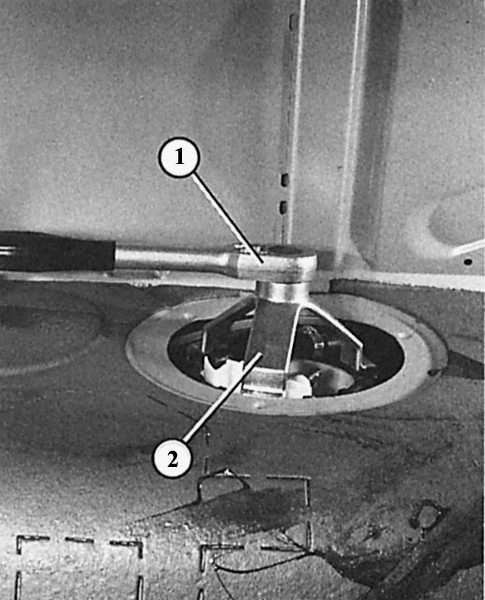

Праворуч: запірний кільце датчика рівня палива тут міг викрутитися з корпусу спеціальним інструментом (2) з допомогою тріскачки (1).

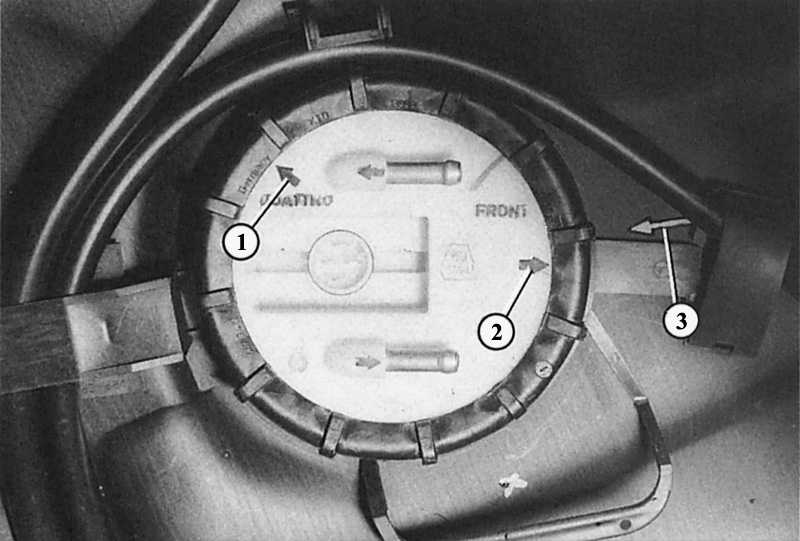

Монтажне положення глухого фланця:
стрілка на фланці (1 або 2) повинна знаходитися навпроти позначки на паливному баку (3). У автомобілі з приводом на передні і на всі колеса в кожному випадку є відповідна стрілка.

Датчик вставити зверху в корпус впускного колектора всередині в середині паливного бака. Те, як він працює, ви знайдете в розділі Інструменти і прилади.

З-за різної форми паливних баків існують також різні датчики рівня палива для передньопривідних і повнопривідних моделей. Розпізнавальний ознака: датчик рівня палива з прямокутним поплавцем для моделей з переднім приводом; датчик рівня палива для quattro – з кулястим поплавцем.

Демонтаж датчика рівня палива

Важливо: паливний бак можна наповнювати максимум на 2/3, в іншому випадку паливо буде витікати!

ПОРЯДОК ВИКОНАННЯ

Відкиньте підлогове покриття багажника.
Відкрутіть чорну металеву кришку.
Позначте бензопровід подачі і повернення палива – стрілки на патрубках бензопроводах показують напрямок руху потоку.
Зніміть обидва бензопроводу після відкриття хомутів.
Відкрутіть пластмасові накидні гайки. Найчастіше вони сидять дуже міцно. Тому поставте, по можливості, тупу викрутку на ребро гайки і послабити гайку легкими ударами молотка по рукоятці викрутки. Якщо потрібно, встановлюйте її на різні ребра гайки.
Тепер можна трохи потягнути вгору глухий фланець паливного бака.
Якщо потрібно, демонтуйте на звороті глухого фланця поворотний бензопровід і електричний дріт.
Позначте монтажне положення шланга і дроти для подальшої складання.
Тепер візьміться за паливний бак рукою і вийміть датчик, одночасно віджавши кріпильний виступ з корпусу впускного колектора.
Від'єднайте роз'єм датчика рівня палива на глухому фланці.
Перед складанням змочіть бензином ущільнювальне кільце глухого фланця.
Монтажне положення глухого фланця: стрілка на фланці повинна знаходитися навпроти позначки на паливному баку. У автомобілів з приводом на передні і на всі колеса є власна стрілка для кожного випадку.
