Ауді А4 (94+ року). Для чого потрібна вентиляція паливного бака?

Для чого потрібна вентиляція паливного бака?

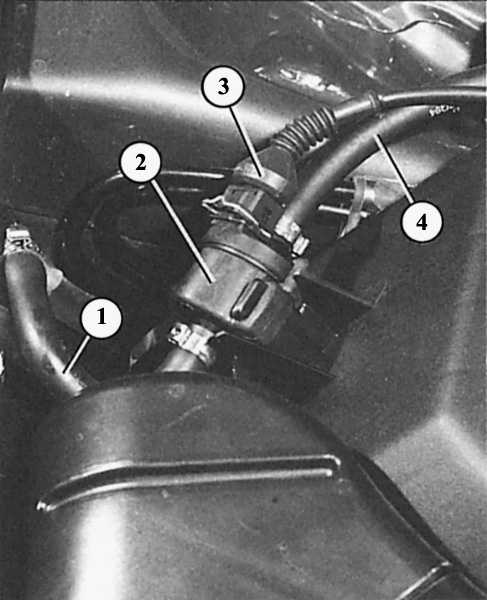

Електромагнітний клапан вугільного фільтра знаходиться зліва внизу ззаду в руховому відсіку

1 – трубка до вугільного фільтру;  2 – електромагнітний клапан;	3 – електричне підключення;  4 – трубка до впускного колектора двигуна.

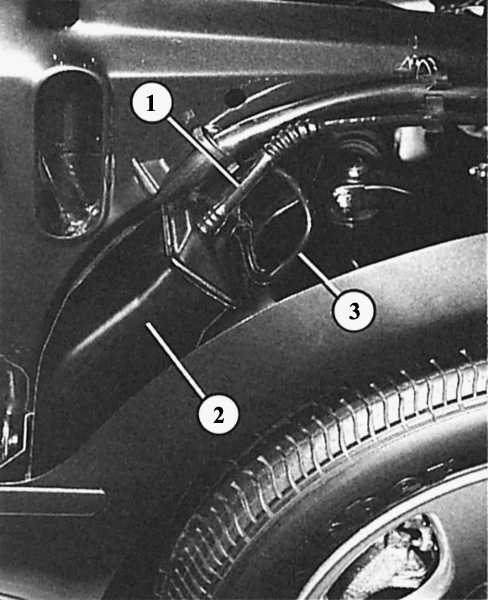

Вугільний фільтр (2) знаходиться позаду в правій передньої колісної ніші. Далі видно: трубка до електромагнітного клапану (1), трубка до вентиляції паливного бака (3).

Вентиляція паливного бака важлива для бездоганної подачі палива: у тому обсязі, в якому витрачається паливо, в паливний бак повинен проникати повітря, інакше у паливному баку утворюється понижений тиск, і подача палива припиниться.

Далі паливний бак повинен вентилюватися для того, щоб була можливість палива для розширення при нагріванні. При затоці палива з паливного бака має витіснятися достатня кількість повітря для того, щоб заливаемое паливо не виливалося через заливний патрубок.

Вентиляція паливного бака в Audi A4

• Вгорі в паливному баку підключена вентиляційна трубка. Спочатку вона йде через з'єднувальний вузол на заливному патрубку в так званий гравітаційний клапан. Він закриває люльку, як тільки автомобіль нахиляється на бік більш ніж на 45°.Таким способом не допускається виливання палива через вентиляційну трубку при аваріях.
• Звідти вентиляційна трубка виводиться не просто назовні, а входить у вугільний фільтр правої передньої колісної ніші. Мета такого пристрою полягає в уловлюванні шкідливих для навколишнього середовища паливних парів, виступаючих через цю трубку (які виникають, наприклад, за рахунок нагрівання вмісту паливного бака). Коли двигун працює, то при певному навантаженні на нього гази знову відсмоктуються з вугільного фільтра. То, коли це відбувається, визначає електромагнітний клапан, керованим уприскуванням палива.
• Паралельно цій системі існує швидкісна вентиляція, яка веде заливного патрубка через компенсуючий об'єм у вигляді ємності спеціального призначення в заливний шахті паливного бака. Цей шлях вентиляції має значення, насамперед при заправці, коли рівень палива швидко піднімається, і паливні пари повинні витіснятися, але так, щоб не потрапляти в атмосферу в дуже великому кількості.
• Під час руху цим же шляхом в паливний бак потрапляє атмосферне повітря відповідно до витратним паливом, тому в паливному баку не може утворитися знижений тиск.
