Ауді А4 (94+ року). Вязкостный вентилятор

Вязкостный вентилятор

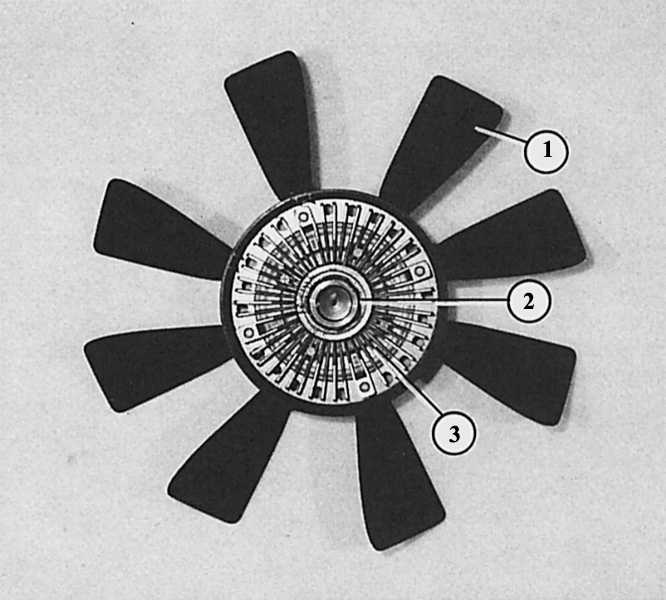

Тут ви бачите вязкостный вентилятор (вентилятор радіатора) шестициліндрового двигуна. Його вузли:



1 – лопать вентилятора;  2 – вісь вязкостного зчеплення – при шестициліндровий двигун з великим кріпильним болтом із шестигранною головкою;	3 – вязкостное зчеплення.

Для економії потужності цей вентилятор оснащений так званим в'язкісних зчепленням. Воно включає вентилятор при температурі навколишнього середовища 82 °С. Це здійснюється за допомогою біметалічної стрічки, яка, будучи температурно-залежної, через клапан впускає в'язке силіконове масло в робочий простір вязкостного зчеплення. Масло створює силове замикання між ремінним шківом і вентилятором – вентилятор подає прохолодне повітря. При температурі нижче 60 °С силіконове масло повертається з робочого простору в колектор – вентилятор обертається з меншою швидкістю, не витрачаючи потужність.

Демонтаж вязкостного вентилятора

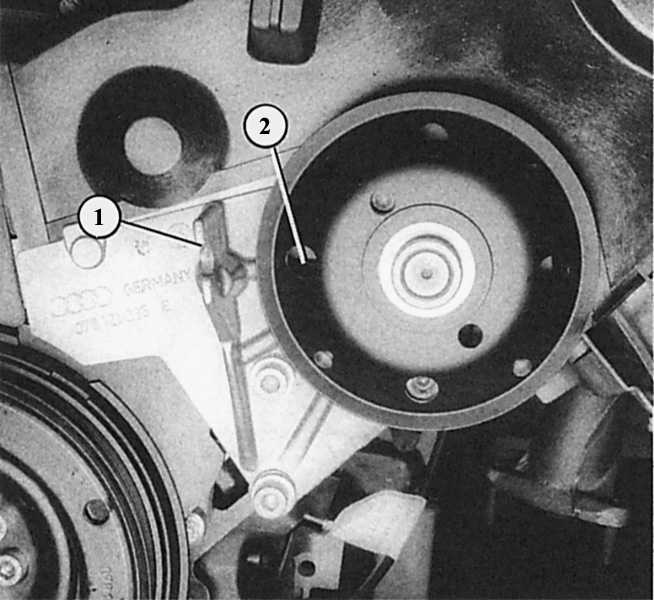

Демонтаж вязкостного вентилятора шестициліндрового двигуна: щоб послабити кріпильний болт вентилятора, потрібно блокувати ремінний шків: в отвір (2) вставити викрутку і впертися в кронштейн (1).

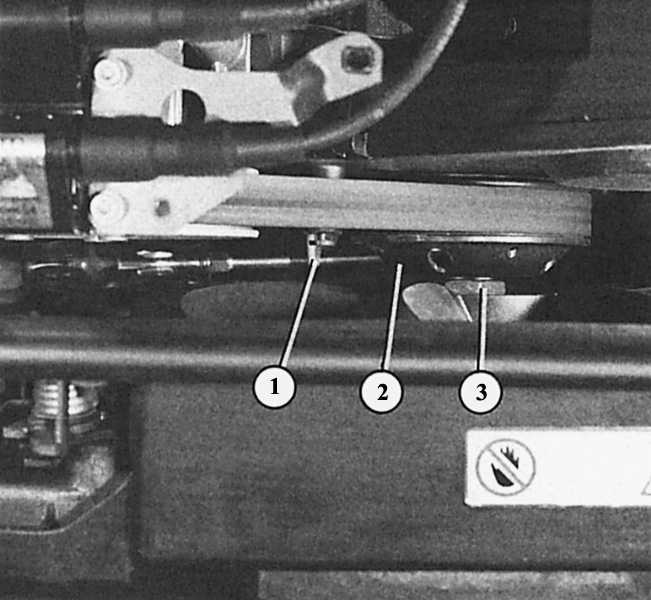

Той же процес, який описаний в демонтированном двигуні зліва, тут показаний в автомобілі. Викрутка вставляється в отвір (2) і впирається в кронштейн (1). Можна відгвинтити болт (3).

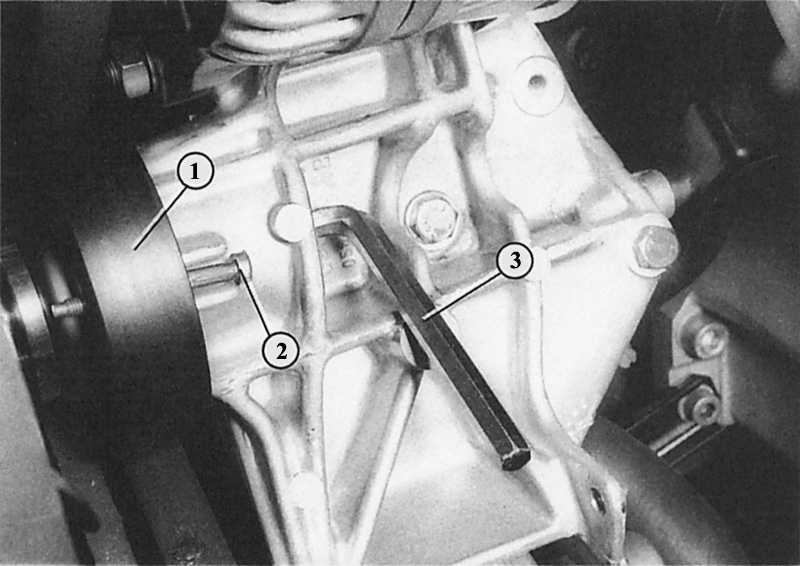

Демонтаж вязкостного вентилятора при чотирициліндровий двигун: ремінний шків (1) блокується болтом М5 Х 60 (2), кріпильний болт можна відгвинтити ключ з внутрішнім шестигранником 8 мм (3).



ПОРЯДОК ВИКОНАННЯ

Чотирициліндровий двигун: відгвинтіть ключем ззаду в підшипнику вентилятора кріпильний болт з внутрішнім шестигранником  у 8 мм. Ремінний шків блокуйте, вставивши болт М5 Х 60. Зніміть вязкостный вентилятор. Відкрутіть від вентилятора його зчеплення. При монтажі затягніть болт на 70 Нм. Момент затягування вентилятора у зчеплення: 10 Нм. Шестициліндровий двигун: ослабте кріпильний болт вентилятора (він одночасно є віссю вентилятора) ріжковим ключем SW 32.     Увага: ліва різьба! Блокуйте при цьому ремінний шків викруткою. Викрутка впирається у передбачений для цього кронштейн.   Зніміть вязкостный вентилятор. Відкрутіть на вентиляторі вязкостное зчеплення. При монтажі затягніть болт на 70 Нм. Момент затягування вентилятора на зчепленні: 10 Нм.
