Ауді А4 (94+ року). Вимірювання тиску стиснення

Вимірювання тиску стиснення

Для вимірювання потрібно прогріти двигун. Герметичність поршневих кілець зростає, коли масло гаряче. Крім того, потрібно припинити подачу палива в циліндри. В іншому випадку при вимірюванні тиску двигун буде залитий паливом, що може пошкодити каталітичний конвертор. І, нарешті, потрібно вимкнути запалювання, без підключених свічок може бути пошкоджена котушка запалювання при запуску двигуна.

Зліва: вимірювання тиску стиснення недорогим вимірювальним приладом для любителів.

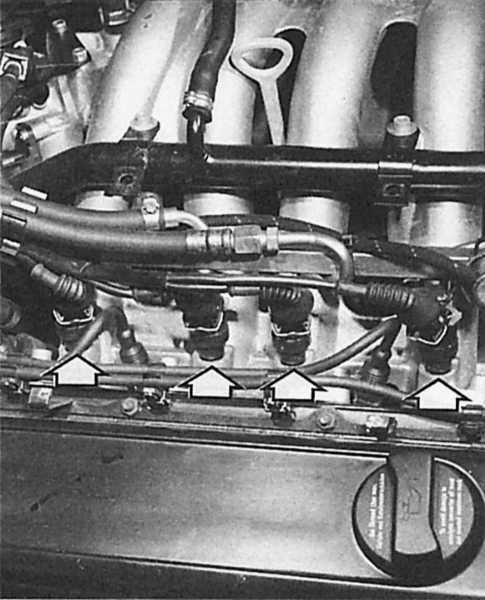

Праворуч: для того щоб при вимірі тиску стиснення паливо не вбрызгивалось в циліндри, на всіх клапанах уприскування (стрілки) знімаються роз'єми.



ПОРЯДОК ВИКОНАННЯ

Вимкніть запалювання і зупиніть подачу палива. У різних моделях це робиться по-різному: Чотирициліндровий двигун з робочим об'ємом 1,6 л: від'єднайте роз'єм кінцевого виходу потужності котушки запалювання. Від'єднайте роз'єм всіх чотирьох клапанів уприскування. Чотирициліндровий двигун з робочим об'ємом 1,8 л: котушки запалювання демонтуються в будь-якому випадку (голова Система запалювання), при цьому від'єднуються також роз'єми на котушках запалювання або крайовому виході. Від'єднайте роз'єм всіх чотирьох клапанів уприскування. Шестициліндровий двигун: від'єднайте обидва роз'єми на кінцевому вихід потужності котушок запалювання (глава Система запалювання). Від'єднайте роз'єм всіх шести клапанів уприскування. Для всіх моделей: вигвинтіть всі свічки запалювання. Притисніть гумовий конус манометра до отвору свічки першого циліндра (послідовність не має значення, але записуйте) або вставте сполучну трубку в різьбу свічки запалювання. Увімкніть ручного гальма, важіль перемикання передач поставте в нейтральне положення або важіль-селектор автоматичної коробки передач в положення «Р». Нехай ваш помічник стартер прокрутить двигун. Педаль газу повинна бути при цьому повністю віджата (з метою кращого наповнення циліндра). Коли показник тиску вже істотно не піднімається, запишіть його і проведіть вимірювання на наступному циліндрі.

Показники тиску

Тут наведені показники тиску за даними Audi:

Двигун	14-циліндровий		16-циліндровий
Літерне позначення двигуна	ADP/ADR	AEB	ABC/AAH
Тиск стиснення номінальна величина, бар	9-14	10-13	9-14
Мінімальна величина, бар	7,5	7,0	7,5
Максимальна різниця в тиску, бар	3,0	3,0	3,0
