Ауди А8. Электронные блоки в моторном отсеке









24.4. Электронные блоки в моторном отсеке

В моторном отсеке расположены блоки управления двигателем, а втоматической коробкой передач и системой поддержания постоянной скорости автомобиля (круиз–контроль).
Отверните винты и снимите кожух вентиляционной камеры, расположенный в задней части моторного отсека.
Отверните четыре винта крепления и снимите кожух электронного блока.


Рис. 18–3. Расположение электронных блоков управления в моторном отсеке: 1 – блок управления системой круиз-контроля; 2 –  блок управления двигателем; 3 –  блок управления автоматической коробкой передач





При необходимости отсоедините электрические разъемы и снимите требуемый блок (рис. 18–3).

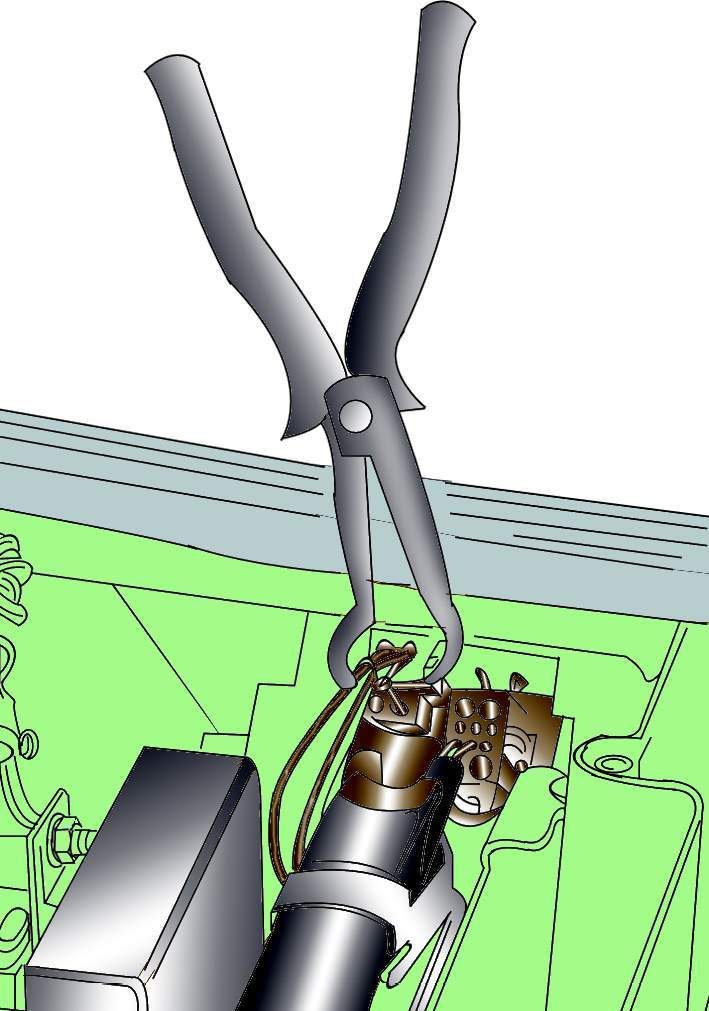

Рис. 18–4. Использование специального инструмента 1922 для отсоединения разъемов электронного блока управления в моторном отсеке





Для отсоединения разъемов необходимо использовать специальный инструмент 1922 (рис. 18–4).
Установка проводится в последовательности, обратной снятию.
