23.3. Вентилятор
Снятие
Снимите кожух
вентиляционной камеры.
Снимите рычаги
стеклоочистителей и панель отделки капота.
Снимите воздушный
впускной канал.
 |

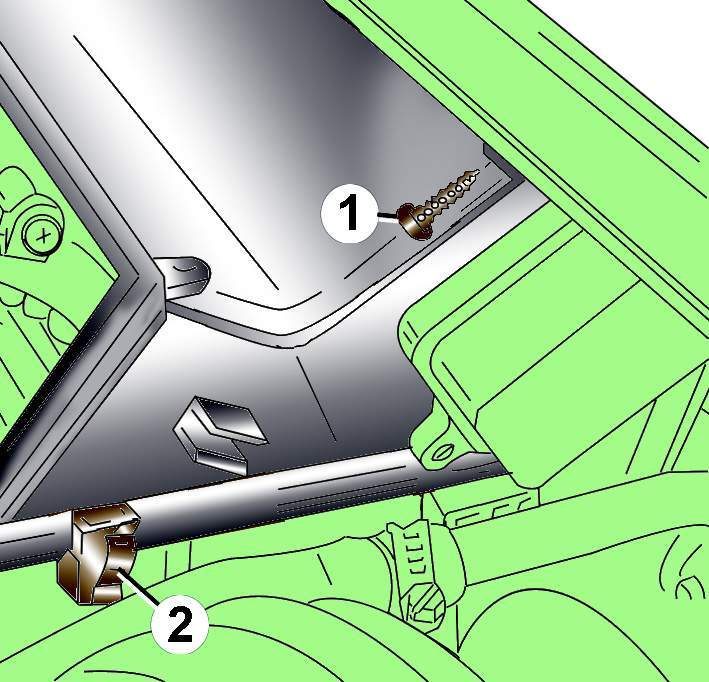

Рис. 17–6.
Расположение болта (1) и зажима (2) крепления
камеры рециркуляции
|
Отвинтите болты 1 (рис.
17–6) крепления
камеры рециркуляции.
Используя лезвие
отвертки, снимите зажимы 2 и отделите камеру рециркуляции от
отопителя.
 |

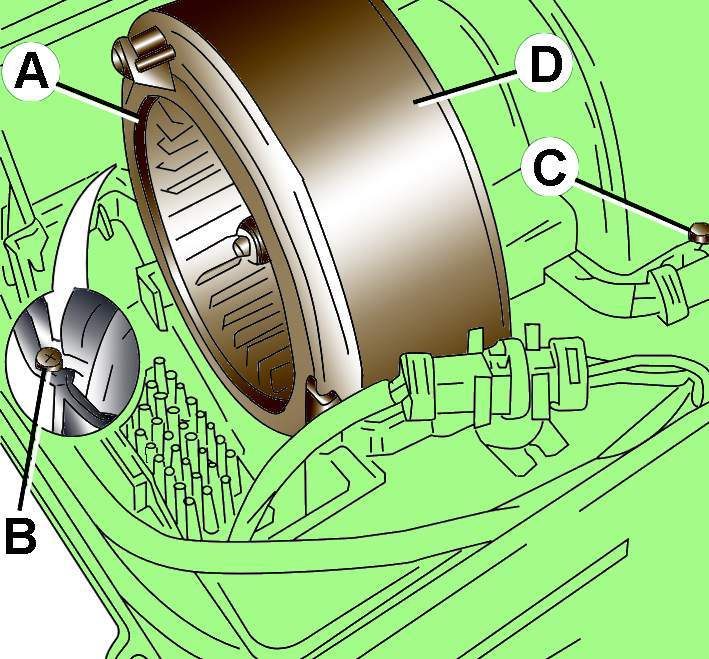

Рис. 17–7.
Элементы крепления вентилятора: А – кольцевой
воздуховод; В, C – болты; D – воздуховод
|
Вывинтите болты В и С и
снимите воздуховод D.
 |

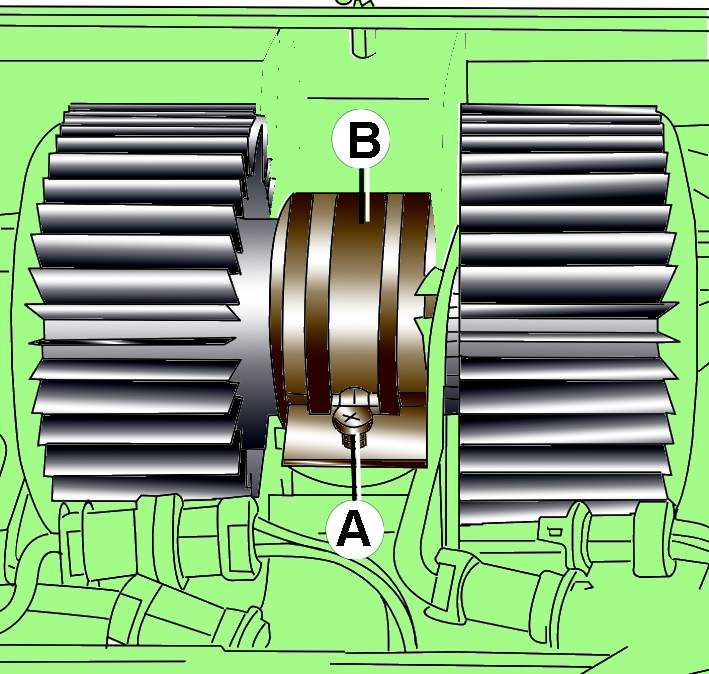

Рис. 17–8.
Расположение болтов (А) крепления кронштейна (В)
вентилятора
|
Установка
Установка
проводится в последовательности, обратной снятию.
