Снятие
Снимите кожух
вентиляционной камеры.
 |
Рис. 17–2.
Воздухозаборник с откидной створкой: 1 –
решетка; 2 – впускной канал; 3 – откидная
створка; 4 – корпус
|
Снимите решетку 1(рис.
17–2) с
воздухозаборника .
Выключите
зажигание.
Отсоедините трос
управления от створки воздухозаборника.
Отвинтите три болта А и В (рис.
17–3) и
отсоедините зажим С крепления
оболочки троса к корпусу воздухозаборника.
 |

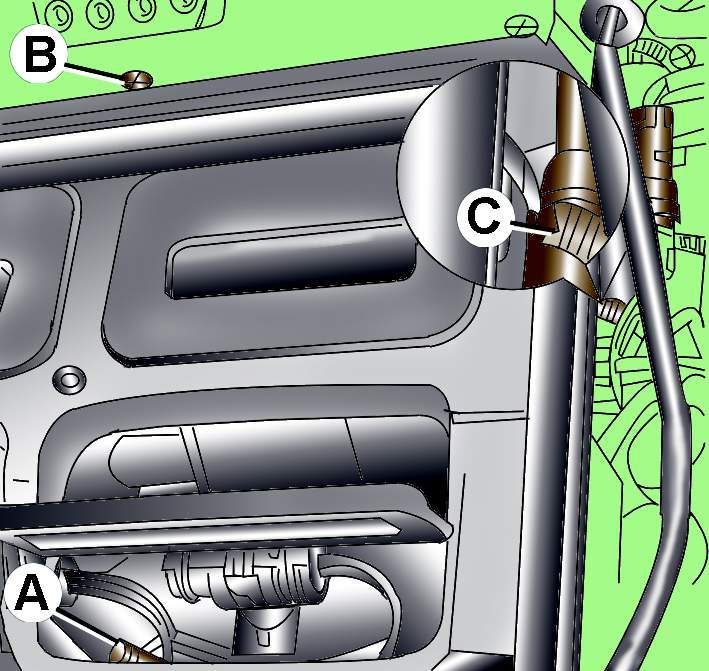

Рис. 17–3.
Расположение болтов (А, В) крепления впускного
канала и зажима (С) крепления оболочки троса
управления
|
Снимите воздушный
впускной канал с автомобиля.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
Перед установкой
впускного канала нанесите герметик D,
176 001 A3 в местах С и
 |

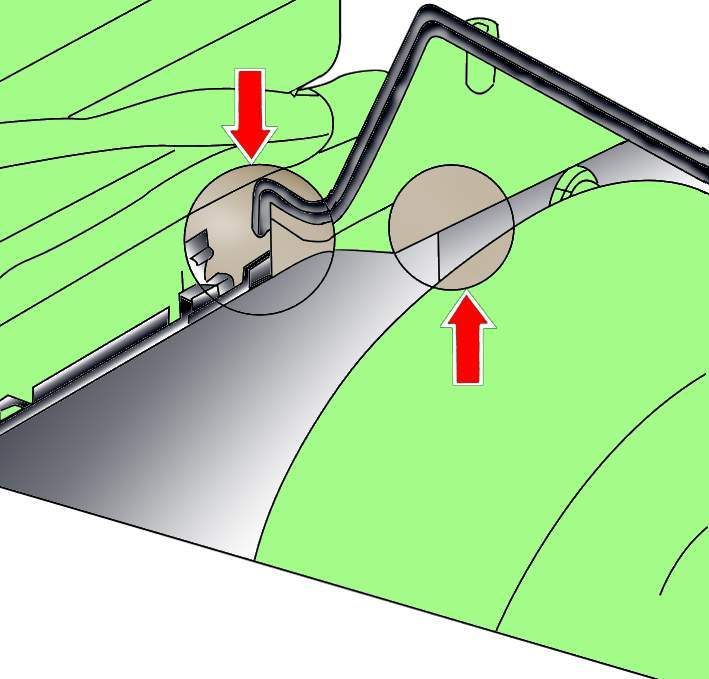

Рис. 17–4.
Места нанесения герметика D 176 001 A3 перед
установкой впускного канала
|
 |

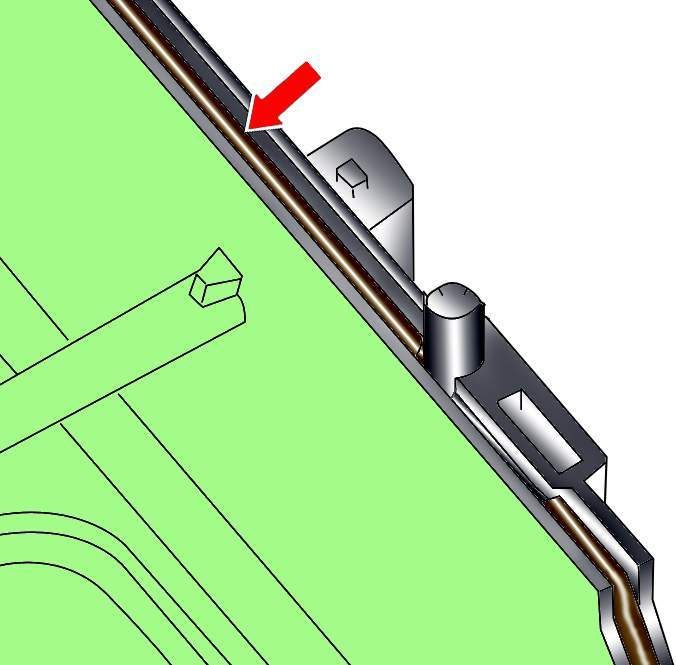

Рис. 17–5.
Место установки дополнительного мягкого
резинового уплотнения на фланец корпуса
впускного канала
|
Если запотевает
ветровое стекло, уложите мягкое резиновое уплотнение диаметром 3
мм на фланец корпуса впускного канала (рис.
17–5).
