17.3. Регулировка положения карданного вала
Регулировка положения
промежуточной опоры карданного
вала.
При наличии,
отвинтите четыре болта и снимите поперечную балку, расположенную
под трубами системы выпуска.
Отвинтите гайки,
крепящие соединительные зажимы выхлопных труб, отсоедините и
снимите заднюю секцию системы выпуска.
Отвинтите болты и
снимите термозащитный экран, расположенный над карданным валом.
Отвинтите болты и
снимите туннель (см. рис.
11–2).

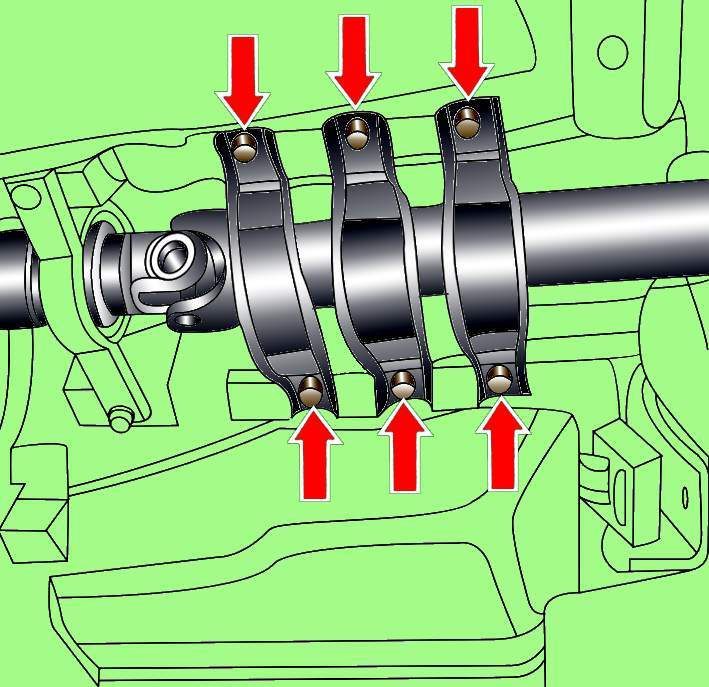

Установите и
закрепите на карданном валу приспособление 3139.
Вывинтите болты и
снимите шайбы крепления промежуточной опоры карданного вала.

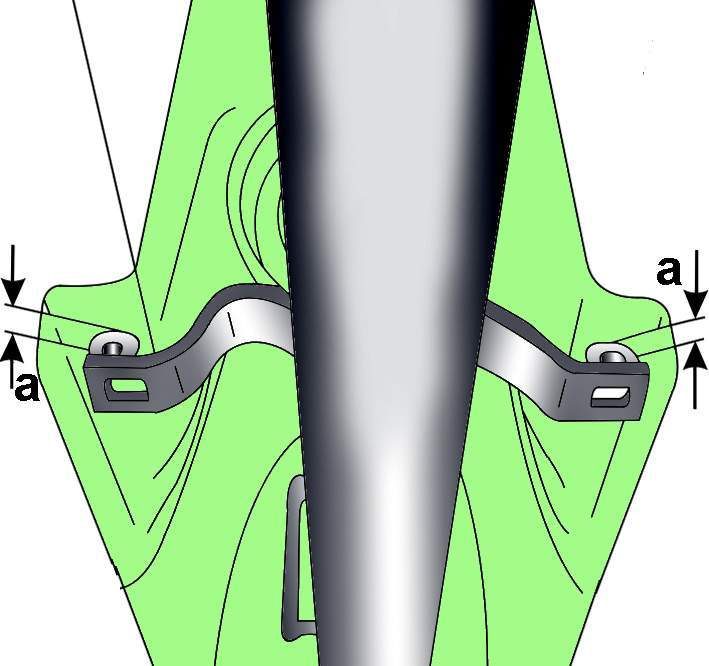

Рис. 11–4.
Установка промежуточной опоры карданного вала
Расстояние
(а), Толщина
мм прокладки, мм
0–3,0 –
3,1–5,0 2
5,1–7,0 4
7,1–9,0 6
9,1–11,0 8
11,1–13,0 10
|
Установите
промежуточную опору карданного вала так, чтобы расстояние D (рис.
11–4) от опоры
до кузова а было
одинаковым с двух сторон . Измерьте это расстояние и в
зависимости от величины расстояния выберите толщину
регулировочных прокладок:
Регулировка осевого положения
карданного вала
Используя
приспособление 3139, переместите насколько возможно карданный
вал к
главной задней передаче.

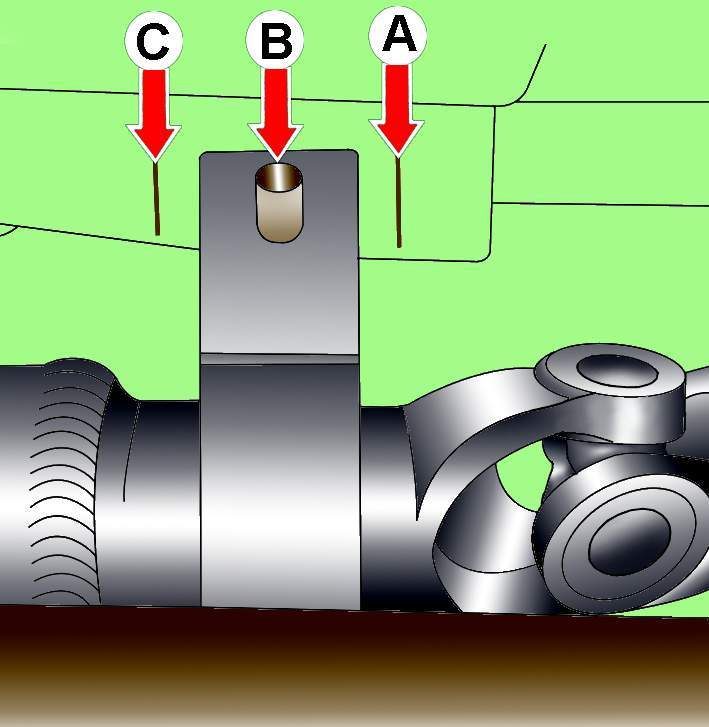

Рис. 11–5.
Расположение центра отверстия для болтов
крепления промежуточной опоры карданного вала
при различных положениях карданного вала
|
В этом положении
отметьте положение центра отверстия для болтов крепления
промежуточной опоры карданного вала (стрелка А, рис.
11–5).
Используя
приспособление 3139, переместите насколько возможно карданный
вал к
коробке передач.
В этом положении
карданного вала повторно отметьте положение центра отверстия для
болтов крепления промежуточной опоры карданного вала (стрелка В,
см. рис.
11–5).
Переместите карданный
вал вдоль
оси в такое положение, при котором отверстия для болтов
крепления промежуточной опоры карданного вала будут находиться
посередине ранее сделанных отметок (стрелка С, см.рис.
11–5).
Установите
регулировочные прокладки выбранной толщины и закрепите болтами
промежуточную опору карданного вала.
Снимите
приспособление 3139 с карданного вала.
Установите туннель
карданного вала.
Установите над
карданным валом термозащитный экран.
Проверьте, чтобы
система выпуска была расположена свободно и не касалась кузова.
