Ауди А8. Селектор автоматической коробки передач







15.6. Селектор автоматической коробки передач

Примечание

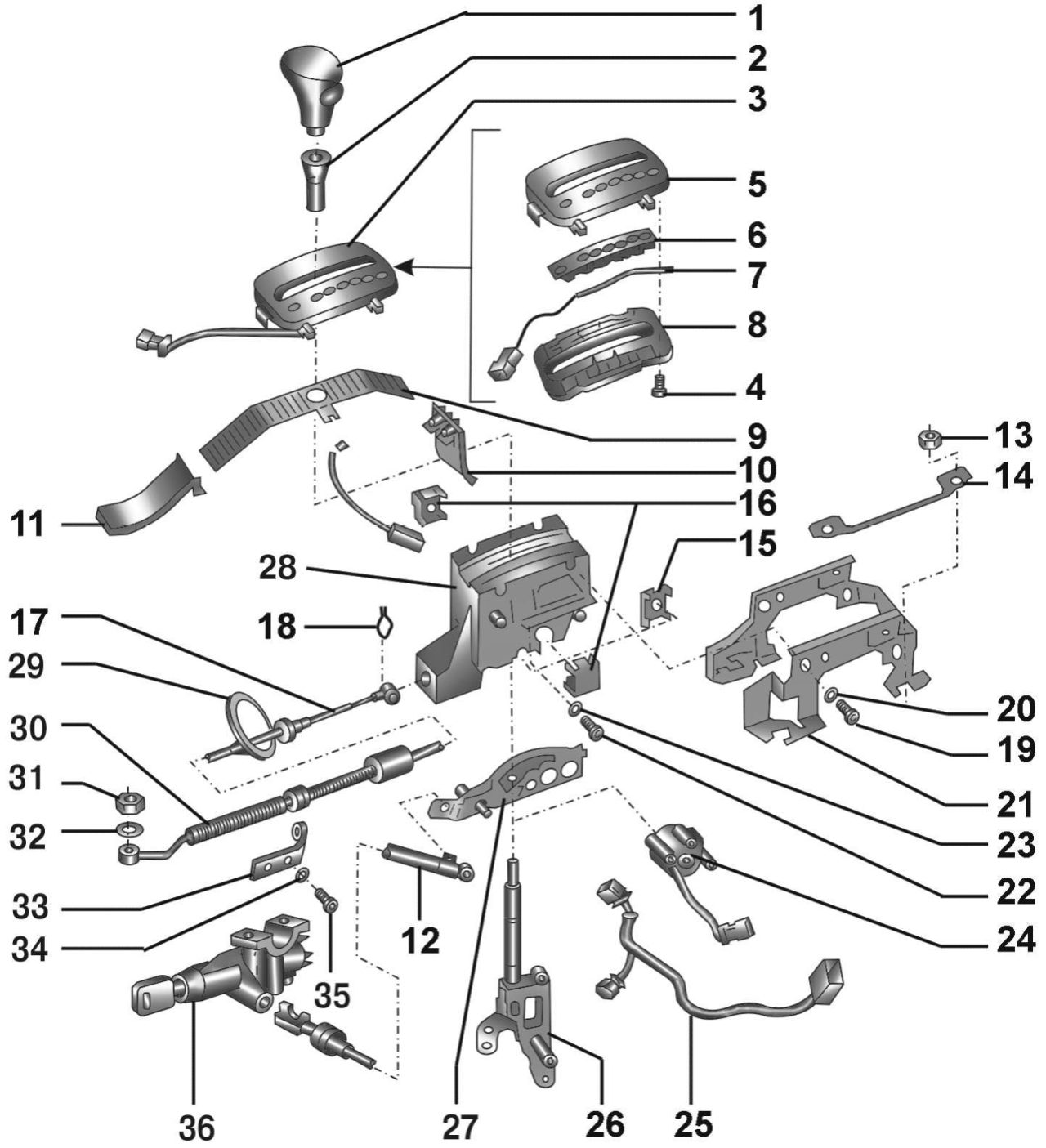

Рис. 9–9. Селектор автоматической коробки передач: 1 – рукоятка рычага селектора; 2 – втулка рычага селектора; 3 – декоративная накладка в сборе; 4 – болт; 5 – декоративная накладка; 6 – полоса со светодиодами; 7 – жгут проводов; 8 – отделка; 9 – маскирующая панель; 10 – задняя направляющая; 11 – передняя направляющая; 12 – держатель троса; 13 – гайка; 9 Н·м; 14 – установочная пластина; 15 – фиксирующий зажим; 16 – корпуса зажима; 17 – трос рычага селектора; 18 – зажим; 19 – болт, 9 Н·м; 20 – шайба; 21 – фиксатор; 22 – болт, 9 Н·м; 23 – шайба; 24 – соленоид для рычага селектора N110; 25 – жгут проводов; 26 – рычаг селектора; 27 – стопорный механизм; 28 – кулиса селектора; 29 – уплотняющее кольцо; 30 – сильфон; 31 – гайка, 5,6 Н·м; 32 – шайба; 33 – кронштейн; 34 – шайба; 35 – болт, 23 Н·м; 36 – замок зажигания




Перед установкой на резьбу болта 4 (рис. 9–9) необходимо нанести контровочный состав D 000 600 A2.
