Снятие
Проверните
коленчатый вал в направлении рабочего вращения за болт крепления
шкива до установки поршня пятого цилиндра в ВМТ такта сжатия.
Снимите
поликлиновой ремень.
Освободите провода
от зажимов на кожухе вентилятора радиатора, отверните винты
крепления и снимите вентилятор радиатора с электрическим
приводом.
Снимите гаситель
колебаний со
шкива коленчатого вала.
Снимите передние
кожухи зубчатого ремня.

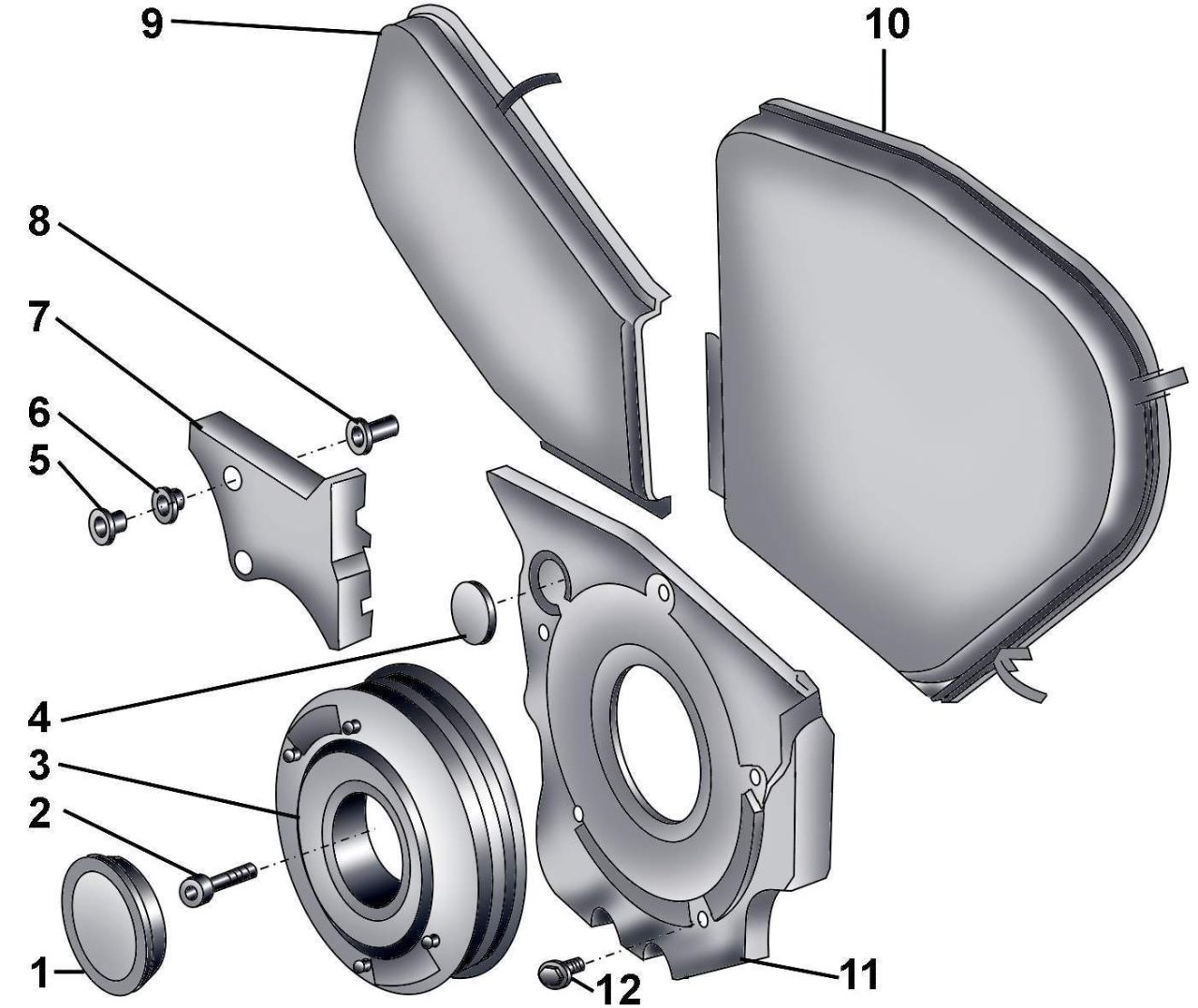

Рис. 3.4–27.
Кожухи зубчатого ремня: 1 – кожух; 2 – болт, 22
Н·м; 3 – гаситель колебаний со шкивом
поликлинового ремня; 4 – заглушка нижнего
кожуха; 5 – болт, 10 Н·м; 6 – резиновая втулка;
7 – кожух; 8 – установочная втулка; 9 – передний
правый кожух; 10 – передний левый кожух; 11 –
нижний кожух; 12 – болт, 10 Нм
|

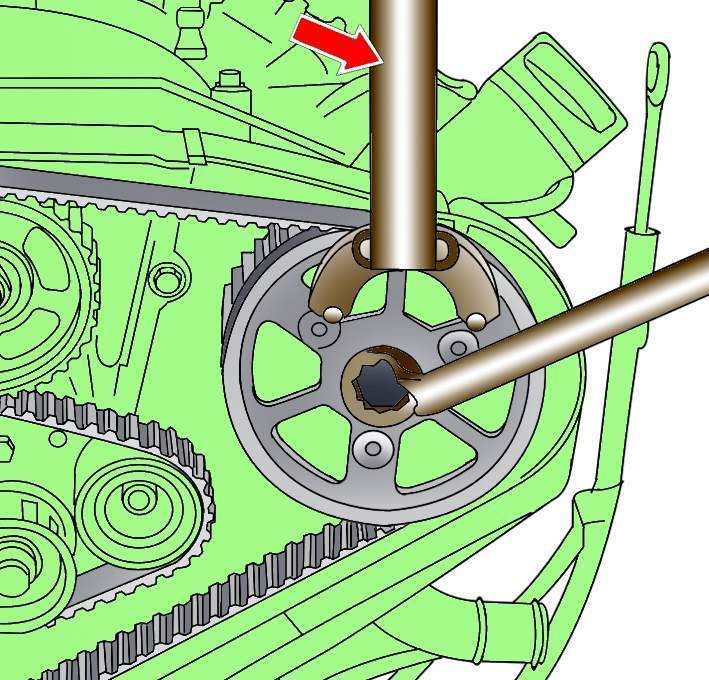

Рис. 3.4–29.
Использование специального приспособления 3036
для фиксации шкива распределительного вала от
проворачивания
|
Поочередно,
используя специальное приспособление 3036 (рис.
3.4–29),
зафиксируйте шкив распределительного вала от проворачивания и
отвинтите на три оборота (но не вывинчивайте полностью) болт
крепления шкива распределительного вала.

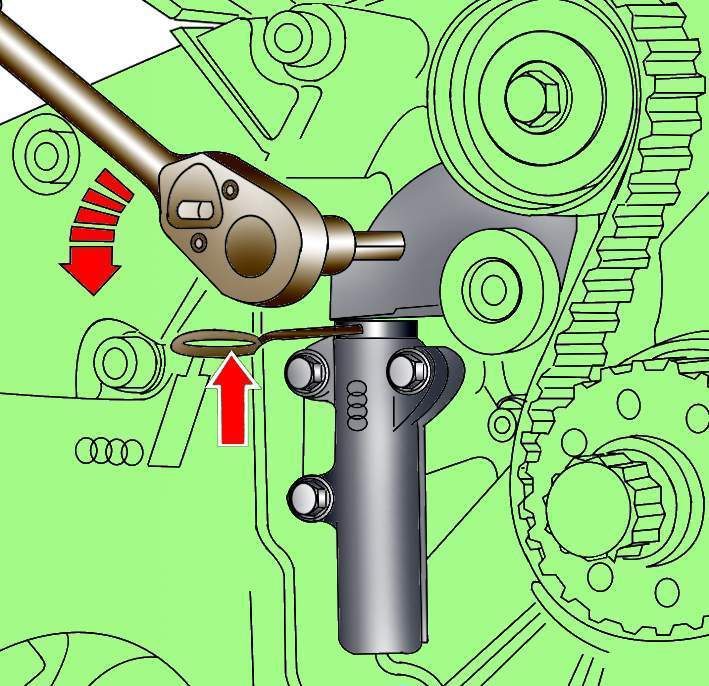

Рис. 3.4–30.
Ослабление натяжения зубчатого ремня и фиксация
механизма натяжения приспособлением Т40011
|
Торцовым ключом на
8 мм поверните натяжной ролик против часовой стрелки и
зафиксируйте его в этом положении приспособлением Т40011 (рис.
3.4–30).
Мелом, маркером или
краской отметьте направление вращения зубчатого ремня. Если при
установке бывшего в употреблении зубчатого ремня он будет
вращаться в другую сторону, это приведет к его разрушению.

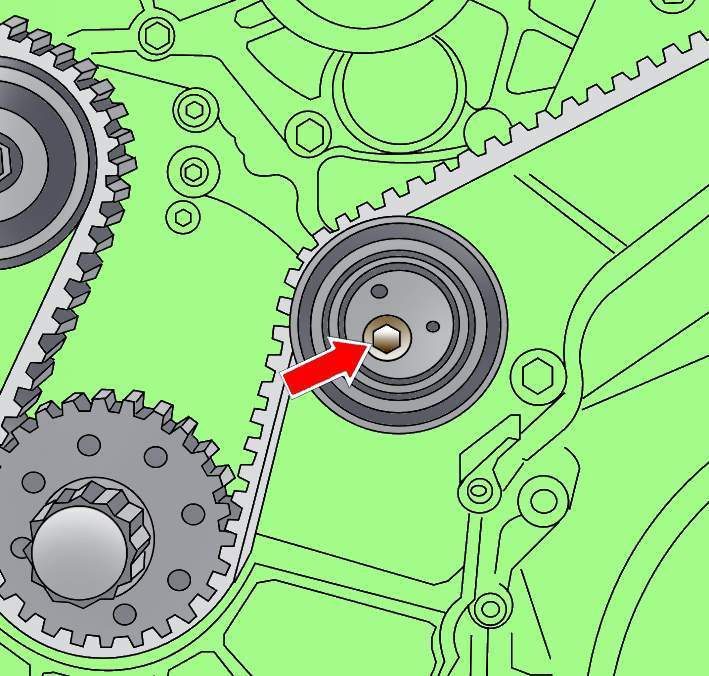

Ослабьте болт
крепления ролика с эксцентриком (рис.
3.4–31).

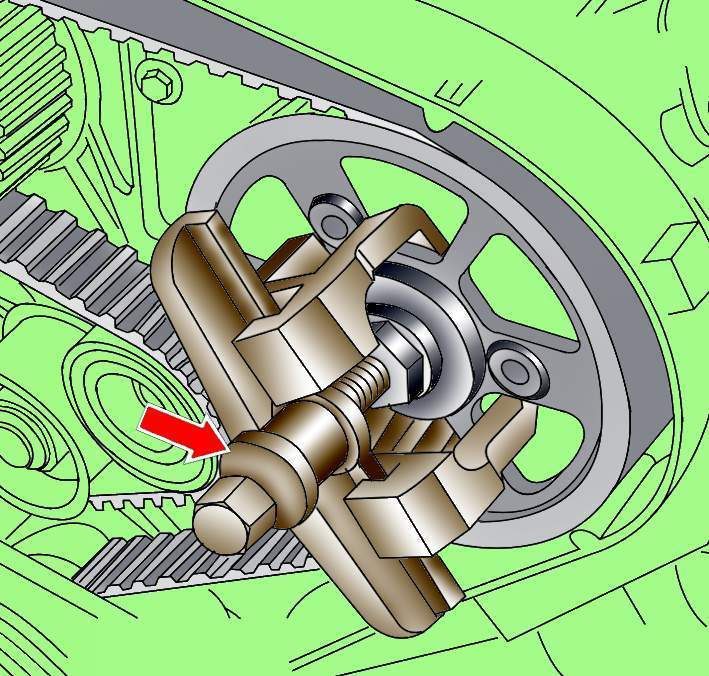

Рис. 3.4–32.
Использование съемника Т40001 для снятия шкива
зубчатого ремня с распределительного вала
|
Используя съемник
Т40001 (рис.
3.4–32),
снимите оба шкива распределительных валов с их посадочных
конусов. При снятии шкивов съемник должен упираться в болты
крепления шкивов распределительных валов. Шкивы
распределительных валов должны свободно вращаться, но не
болтаться на их установочных конусах.
Выверните болт
крепления шкива правого распределительного вала и снимите
зубчатый ремень вместе со шкивом.
Установка
Примечание

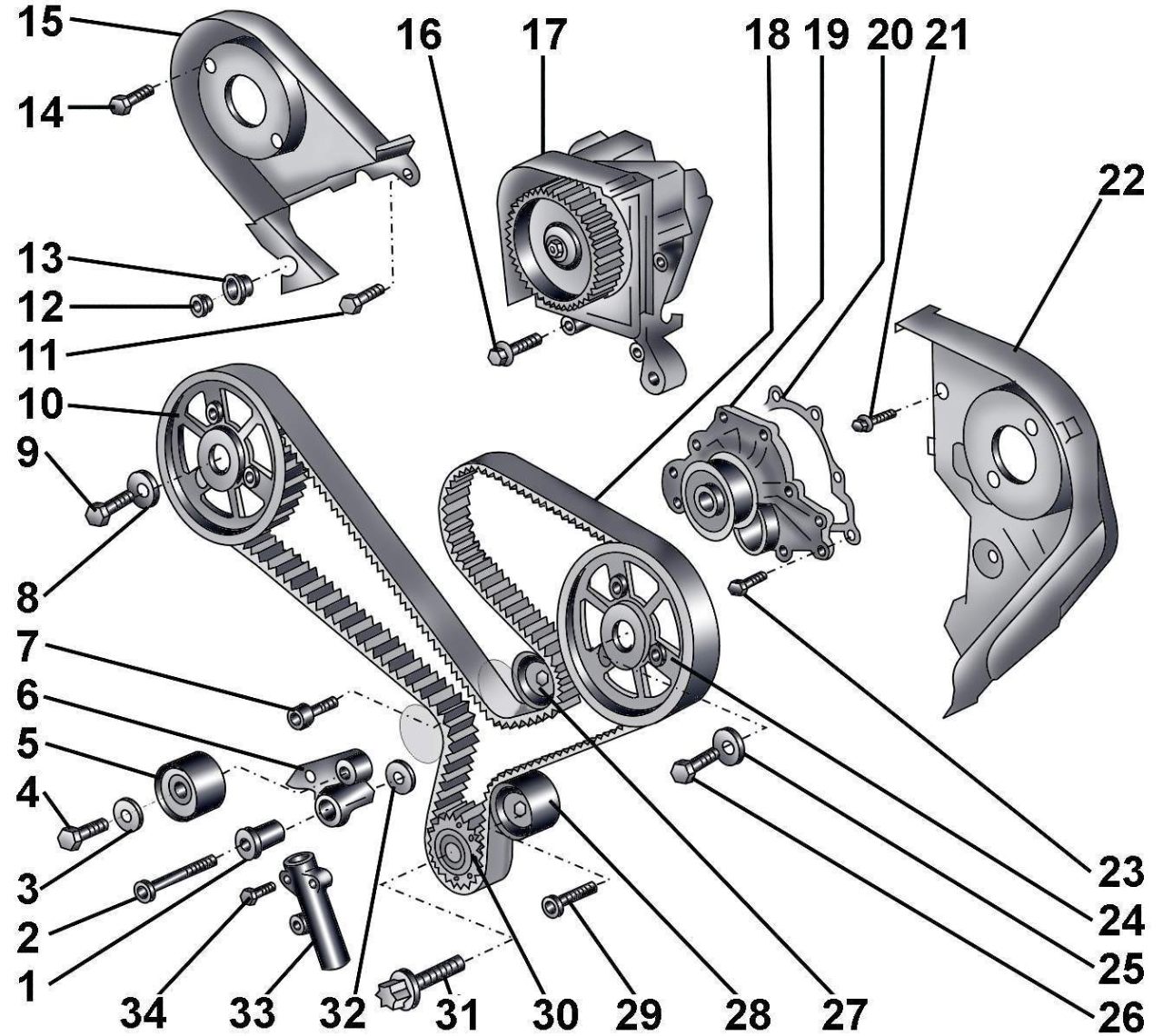

Рис. 3.4–28.
Зубчатый ремень: 1 – втулка; 2 – болт, 45 Н·м; 3
– шайба натяжного ролика; 4 – болт, 45 Н·м; 5 –
натяжной ролик; 6 – рычаг натяжного ролика; 7 –
болт, 70 Н·м; 8 – шайба; 9 – болт, 75 Н·м; 10 –
шкив зубчатого ремня распределительного вала
впускных клапанов; 11 – болт, 22 Н·м; 12 – болт,
10 Н·м; 13 – резиновая втулка; 14 – болт, 10
Н·м; 15 – задний правый кожух зубчатого ремня;
16 – болт, 22 Н·м; 17 – топливный насос высокого
давления; 18 – зубчатый ремень; 19 – водяной
насос; 20 – прокладка; 21 – болт, 10 Н·м; 22 –
кожух зубчатого ремня сзади слева; 23 – болт, 10
Н·м; 24 – шкив зубчатого ремня
распределительного вала выпускных клапанов; 25 –
шайба; 26 – болт, 75 Н·м; 27 – направляющий
ролик; 28 – ролик с эксцентриком; 29 – болт, 45
Н·м; 30 – шкив зубчатого ремня коленчатого вала;
31 – болт, 200 Н·м + довернуть на угол 180°; 32
– шайба рычага натяжения; 33 – натяжное
приспособление зубчатого ремня; 34 – болт, 10
Н·м
|
При установке
зубчатого ремня следует использовать новые прокладку 20 (см. рис.
3.4–28) и болт
31.
Проверьте, чтобы
положение распределительных валов было зафиксировано фиксаторами
3458, а коленчатый вал зафиксирован установочным винтом 3242.
Шкивы
распределительных валов должны свободно проворачиваться.
Установите зубчатый
ремень на шкивы в следующей последовательности:
– коленчатый вал;
– натяжной ролик;
– ролик с
эксцентриком;
– левый
распределительный вал;
– топливный насос
высокого давления;
– направляющий
ролик;
– водяной насос;
– шкив правого
распределительного вала, после чего установите шкив на
распределительный вал.

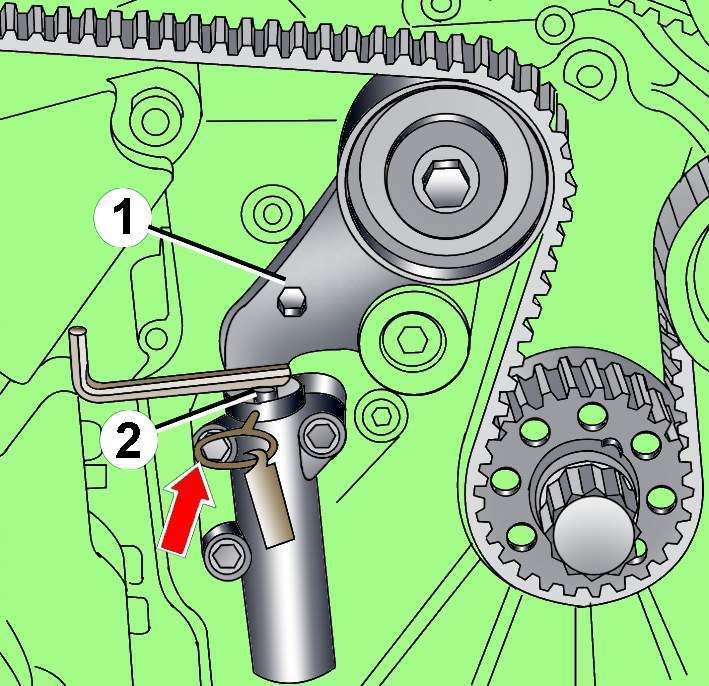

Рис. 3.4–33.
Установка шестигранного ключа на 4 мм между
рычагом натяжного ролика (1) и механизмом
натяжения (2)
|
Вставьте
шестигранный ключ на 4 мм между механизмом натяжения и рычагом
натяжного ролика (рис.
3.4–33).

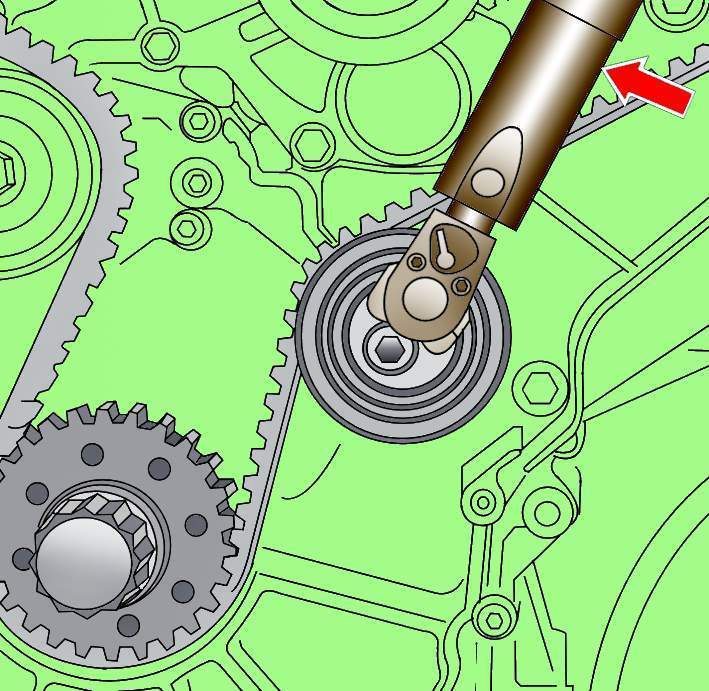

Рис. 3.4–34.
Использование специального инструмента Т4009 для
натяжения зубчатого ремня поворотом ролика с
эксцентриком
|
Используя
специальный инструмент, который входит в два отверстия ролика с
эксцентриком, поверните ролик против часовой стрелки моментом 3
Н·м и в этом положении затяните болт крепления ролика моментом
45 Н·м (рис.
3.4–34).
Извлеките
шестигранный ключ, находящийся между механизмом натяжения и
рычагом натяжного ролика.
Торцовым ключом на
8 мм поверните ролик натяжной зубчатого ремня против часовой
стрелки и убедитесь, что в этом положении можно установить
приспособление Т40011 (см. рис.
3.4–30).

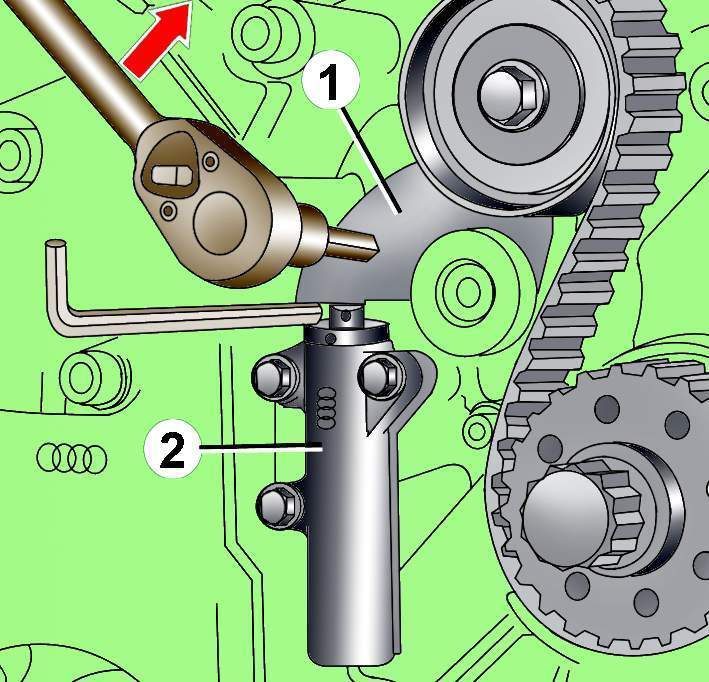

Рис. 3.4–35.
Поворачивание рычага натяжного ролика (1) для
извлечения шестигранного ключа на 4 мм из
механизма натяжения (2)
|
Торцовым ключом на
8 мм поверните ролик натяжной зубчатого ремня по часовой
стрелке, извлеките шестигранный ключ, находящийся между
механизмом натяжения и рычагом натяжного ролика, и убедитесь,
что плунжер механизма натяжения прижимает рычаг натяжного ролика
(рис.
3.4–35).
Затяните болты
крепления шкивов распределительных валов, удерживая шкивы от
проворачивания приспособленем 3036.
Снимите
установочный винт 3242 и фиксаторы 3458 и проверните коленчатый
вал на два оборота, установите его в положение ВМТ пятого
цилиндра такта сжатия и проверьте установку коленчатого и
распределительных валов. Для проверки положения коленчатого вала
с блока цилиндров вывинтите заглушку и вместо нее ввинтите

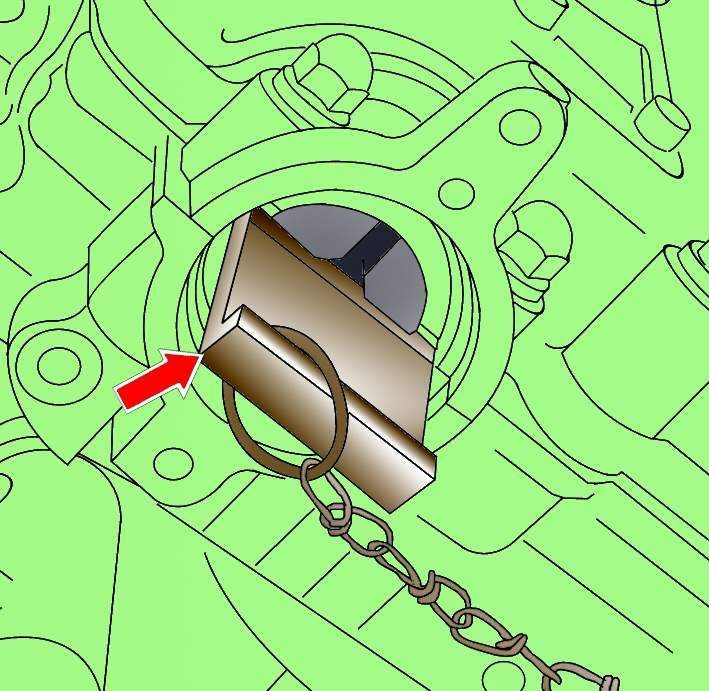

установочный винт 3242. Для проверки положения распределительных
валов установите фиксаторы 3458, фиксирующие положения
распределительных валов (рис.
3.4–36). Если
установочный винт 3242 и фиксаторы 3458 установились, значит,
коленчатый и распределительные
валы установлены
правильно.
Дальнейшая
установка проводится в последовательности, обратной снятию, с
учетом следующего.
На левой головке
блока цилиндров установите вакуумный насос.
Установите
поликлиновой ремень.
Залейте охлаждающую
жидкость в систему охлаждения.
Примечание

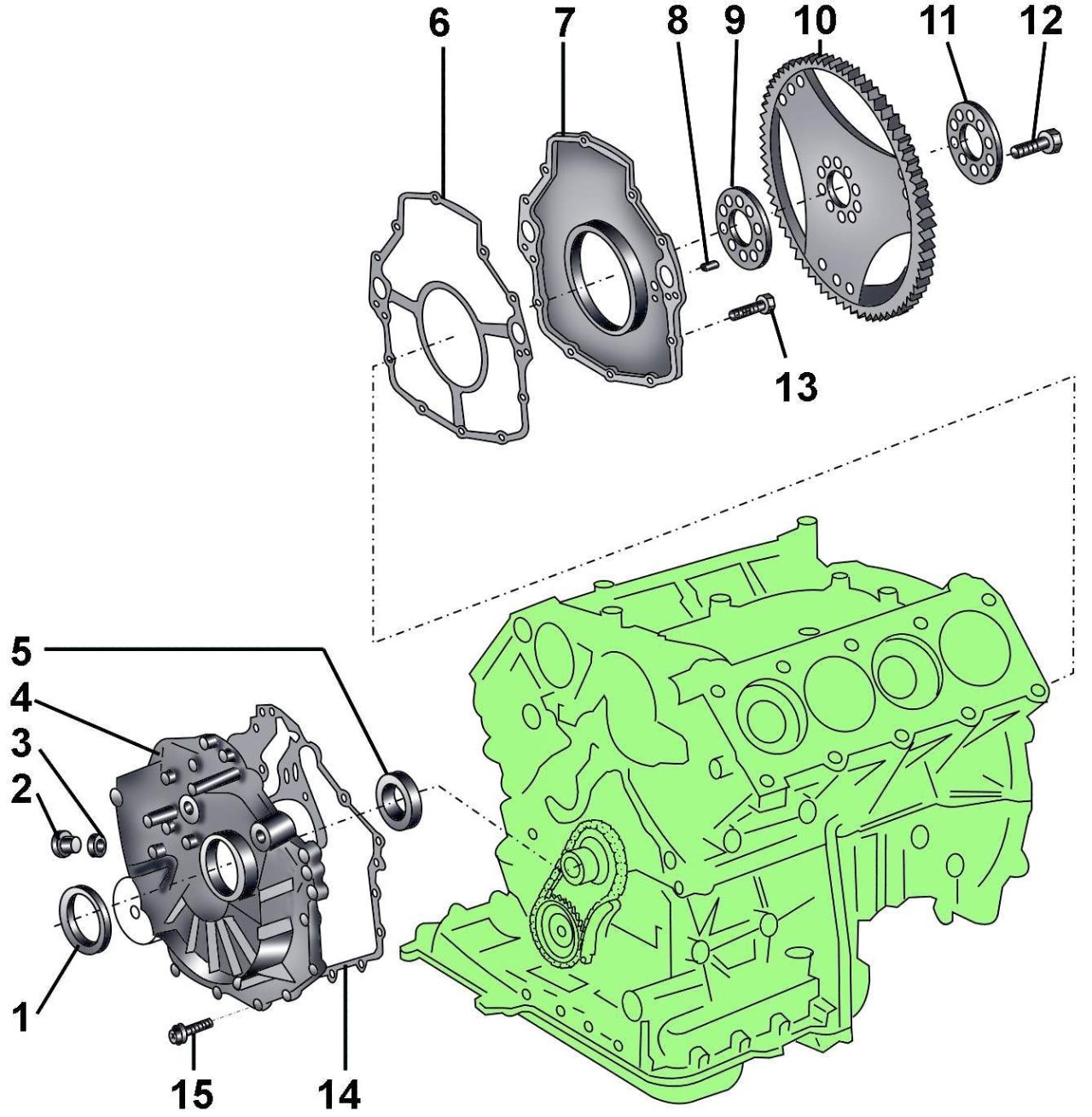

Рис. 3.4–37.
Передняя и задняя крышки блока цилиндров: 1 –
уплотнительное кольцо; 2 – резьбовая пробка,
22,5 Н·м; 3 – уплотнительное кольцо; 4 –
передняя крышка; 5 – упорное кольцо; 6 –
прокладка; 7 – задняя крышка с уплотнительным
кольцом; 8 – центрирующая втулка; 9 – опорная
шайба; 10 – ведущий диск; 11 – шайба; 12 – болт,
60 Н·м + довернуть на угол 180°; 13 – болт, 10
Н·м; 14 – прокладка; 15 – болт, 10 Н·м
|
При установке
необходимо использовать новые уплотнительное кольцо 3 (рис.
3.4–37),
прокладки 6, 14 и болты 12.
