Снятие и установка радиоприёмника/навигационного прибора/CD-чейнджера - Ауди A4 2000+ г.в.



Радиоприёмник

В зависимости от модели в автомобиле AUDI A4 могут быть установлены различные аудиосистемы. Серийный радиоприёмник оборудован радиоприёмником с выдвижным держателем, позволяющим быстрый съём и установку радиоприёмника. Для этого однако, требуется специальный вытяжной инструмент, продаваемый комплекте с радиоприёмником.

13.27 Снятие и установка радиоприёмника/навигационного прибора/CD-чейнджера Audi A4

Для снятия радиоприёмника, навигационного прибора или CD-чейнджера установленного на заводе, требуются 2 или 4 ключа Т10057 AUDI.



Серийный радиоприёмник имеет кодировку для защиты от взлома. Кодировка препятствует несанкционированному включению прибора, если было прервано его питание. Питание может быть нарушено при, например, отключении от аккумуляторной батареи, при снятии радиоприёмника или, если перегорел предохранитель.

Радиосистемы AUDI кодированы с приборной доски. Поэтому при отсоединении и последующем присоединении питания или при снятии и установке того же самого радиоприёмника не требуется ввод кода.

 border=

Если кодирован радиоприёмник, установленный позже, перед отсоединением радиоприёмника необходимо выяснить код. В противном случае радиоприёмник может быть включён только изготовителем. Номер кода приведён в руководстве по эксплуатации радиоприёмника. Не следует хранить его в автомобиле.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
 border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.

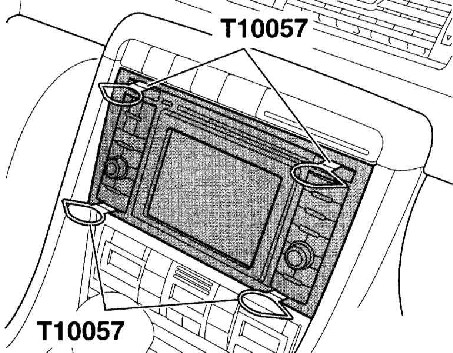

  1. Вставьте 2 разблокировочных ключа Т10057 AUDI в паз для разблокировки так, чтобы они зафиксировались. На верхней стороне ключа имеется текст «Top L» «Top R». Ключ вставьте так, чтобы текст показывал вверх. Ключ с надписью «Top L» должен находиться слева, ключ с надписью «Top R» справа.

13.27 Снятие и установка радиоприёмника/навигационного прибора/CD-чейнджера Audi A4

13.27 Снятие и установка радиоприёмника/навигационного прибора/CD-чейнджера Audi A4

  1. Выньте радиоприёмник/навигационный прибор за проушины разблоки ровочных ключей из центральной консоли.
  2. Нажмите на приборе стопорные планки и вытяните разблокировочные ключи из пазов.
  3. Рассоедините с обратной стороны прибора разъёмы подачи питания, громкоговорителей и антенны.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Состыкуйте разъёмы с обратной стороны радиоприёмника/навигационного прибора.
  2. Вставьте радиоприёмник/навигационный прибор в центральную консоль так, чтобы зафиксировались стопорные пружины.

Специально для CD-чейнджера

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
 border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.

  1. Откройте вещевой ящик.

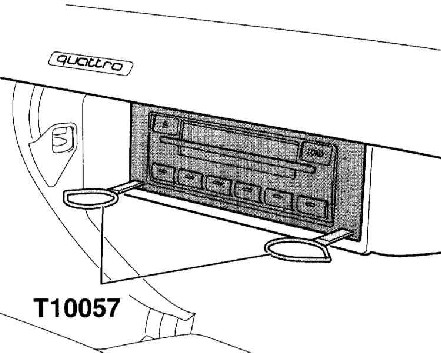

  1. Вставьте ключ Т10057 в паз для разблокировки так, чтобы он зафиксировался и вытащите CD-чейнджер за проушины ключа.
13.27 Снятие и установка радиоприёмника/навигационного прибора/CD-чейнджера Audi A4
  1. Дальнейшая установка выполняется в последовательности, обратной снятию.



Специально для навигационного прибора с CD-дисководом

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
 border=

Соблюдайте указания Замена аккумуляторной батареи.

  1. Откройте крышку для левого ящика в багажнике.
  1. Вставьте разблокировочный ключ Т10057 в паз для разблокировки так, чтобы он зафиксировался и вытащите навигационный прибор (2) за проушины ключа из монтажной рамки (1).
13.27 Снятие и установка радиоприёмника/навигационного прибора/CD-чейнджера Audi A4
  1. Дальнейшая установка выполняется в последовательности, обратной снятию.
