Снятие и установка плафонов внутреннего освещения - Ауди A4 2000+ г.в.
Для снятия плафона внутреннего освещения необходим вытяжной
крюк, например, 3370 или HAZET 2520-1. Для этой цели можно
применить также пластмассовый клин, например, HAZET 1965-20
(обратитесь к иллюстрации ниже).
ПОРЯДОК ВЫПОЛНЕНИЯ
Выключите
выключатель соответствующего плафона.
Выключите
зажигание.
Передний потолочный плафон/плафон подсветки для чтения
ПОРЯДОК ВЫПОЛНЕНИЯ

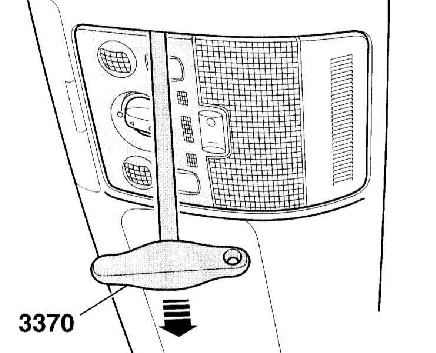

Вытяните с
помощью крюка крышку плафона и снимите её.
Выверните
винты (стрелки на сопроводительной
иллюстрации).
Опустите
передний плафон вниз и выньте из
установочного проема в потолке.
Рассоедините разъём плафона.
Установка
выполняется в последовательности, обратной
снятию.
Замена лампы накаливания плафона подсветки для чтения
ПОРЯДОК ВЫПОЛНЕНИЯ

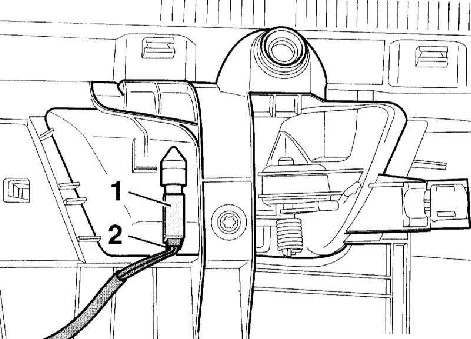

Вдавите
лампу (1) и (2) в патрон, поверните и
выньте. Замените лампу на новую.
Замена лампы накаливания потолочного плафона
ПОРЯДОК ВЫПОЛНЕНИЯ
Выньте с
помощью крюка рассеиватель потолочного
плафона и снимите его.
Выньте
софитную лампу (1) и (2) из патрона и
замените на новую.
Задний плафон подсветки для чтения
ПОРЯДОК ВЫПОЛНЕНИЯ
Выньте с
помощью крюка плафон из установочного проема
в потолке.
Рассоедините разъём лампы.
Установка
выполняется в последовательности, обратной
снятию.
Замена лампы накаливания
ПОРЯДОК ВЫПОЛНЕНИЯ
Нажмите на
лампу с обратной стороны плафона, поверните
и выньте её. Замените лампу на новую.

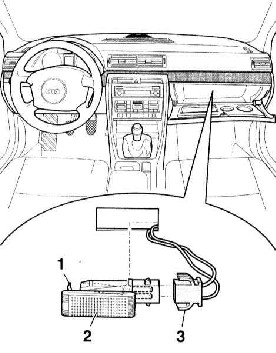

Лампа подсветки вещевого ящика
Некоторые лампы, например, лампа дверного сигнализатора,
лампа освещения входа, передняя лампа освещения района ног и
лампа освещения багажника (седан) вынимаются аналогично
лампе подсветки вещевого ящика.
Выньте
лампу (2) с помощью пластмассового клина,
например, HAZET 1965-20 из установочного
проема. При этом поставьте клин в паз. (1) –
стопорная планка.
Рассоедините разъём (3) лампы.
Установка
выполняется в последовательности, обратной
снятию. При этом вставьте лампу со стороны
штекера в отверстие и зафиксируйте с другой
стороны.
Замена лампы накаливания
ПОРЯДОК ВЫПОЛНЕНИЯ

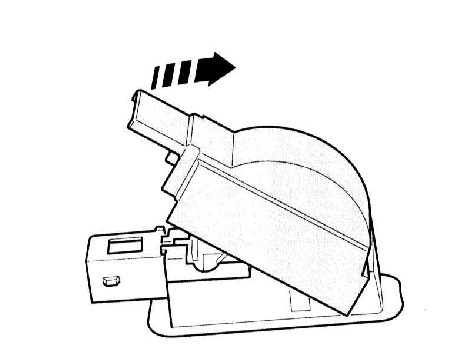

При
необходимости, откиньте вверх крышку с
обратной стороны лампы (стрелка на
сопроводительной иллюстрации).
Выньте
лампу из патрона и замените на новую.
Плафон освещения грузового отсека (Универсал)
ПОРЯДОК ВЫПОЛНЕНИЯ

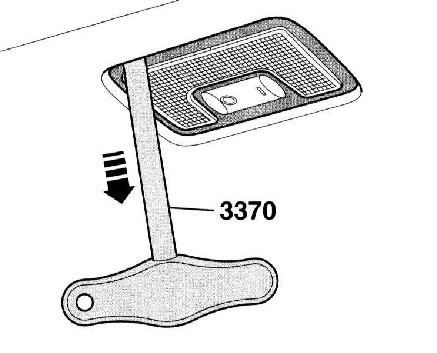

Выньте
плафон с помощью крюка из установочного
проема в потолке.
Рассоедините разъём лампы.
Установка
выполняется в последовательности, обратной
снятию.
Замена лампы накаливания
ПОРЯДОК ВЫПОЛНЕНИЯ

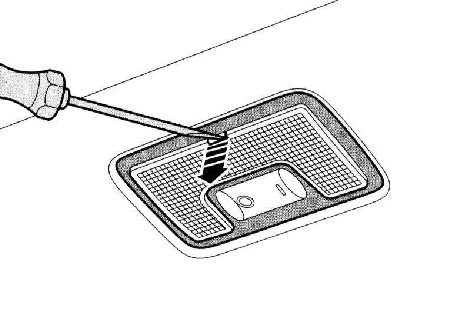

Поставьте
отвёртку у паза, подденьте и снимите
рассеиватель.
Выньте
софитную лампу из патрона и замените на
новую.
Плафон двери задка (Универсал)
ПОРЯДОК ВЫПОЛНЕНИЯ

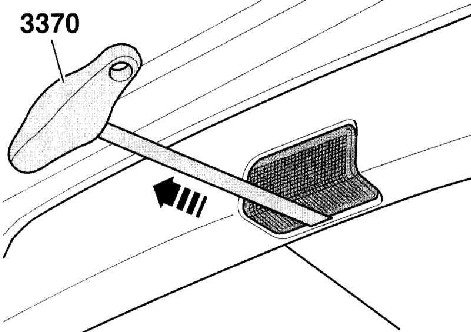

Выньте с
помощью крюка плафон из установочного
отверстия в направлении движения автомобиля
(стрелка на сопроводительной иллюстрации).
Рассоедините разъём лампы.
Установка
выполняется в последовательности, обратной
снятию. При этом вставьте плафон в отверстие
и проем и зафиксируйте его зажимами.
Замена лампы накаливания
ПОРЯДОК ВЫПОЛНЕНИЯ

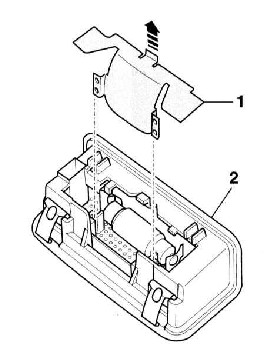

Выньте
отражатель (1) с обратной стороны плафона
(2) и затем софитную лампу. Замените лампу
на новую.
Задний плафон освещения района ног
ПОРЯДОК ВЫПОЛНЕНИЯ

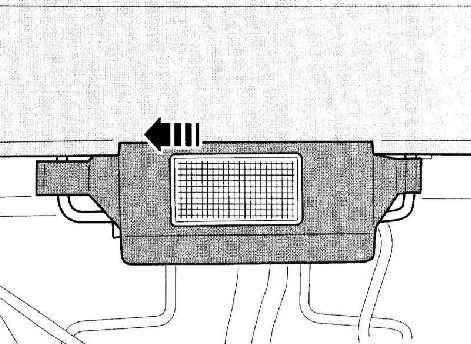

Сдвиньте
плафон в сторону внешней стороны автомобиля
(стрелка на сопроводительной иллюстрации) и
выньте его из установочного проема.
Рассоедините разъём лампы.
Установка
выполняется в последовательности, обратной
снятию. При этом лампу вставьте в проем
штекерной стороной.
Замена лампы накаливания
ПОРЯДОК ВЫПОЛНЕНИЯ

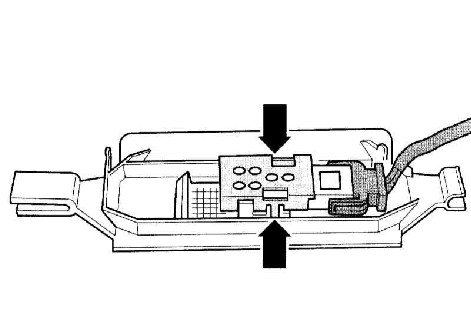

Освободите
стопорные планки (стрелки на
сопроводительной иллюстрации), подденьте с
обратной стороны и снимите крышку.
Выньте
лампу из патрона и замените её новой.
Плафон подсветки косметического зеркала
ПОРЯДОК ВЫПОЛНЕНИЯ
Поставьте
отвёртку в паз, подденьте и выньте плафон из
установочного отверстия в потолке.
Рассоедините разъём лампы.
Установка
выполняется в последовательности, обратной
снятию. При этом вставьте лампу в проем за
штекерной стороной и зафиксируйте с обратной
стороны.
Замена лампы накаливания
ПОРЯДОК ВЫПОЛНЕНИЯ

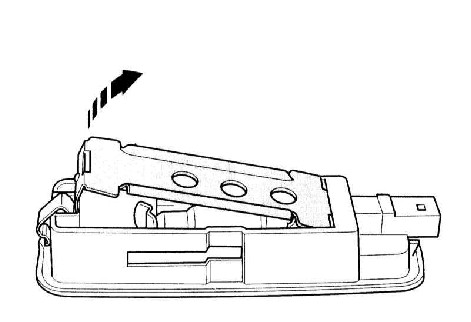

Откиньте
крышку с обратной стороны плафона (стрелка
на сопроводительной иллюстрации) и выньте
софитную лампу из патрона. Замените лампу на
новую.
