Снятие и установка заднего сиденья - Ауди A4 2000+ г.в.





Заднее сиденье

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

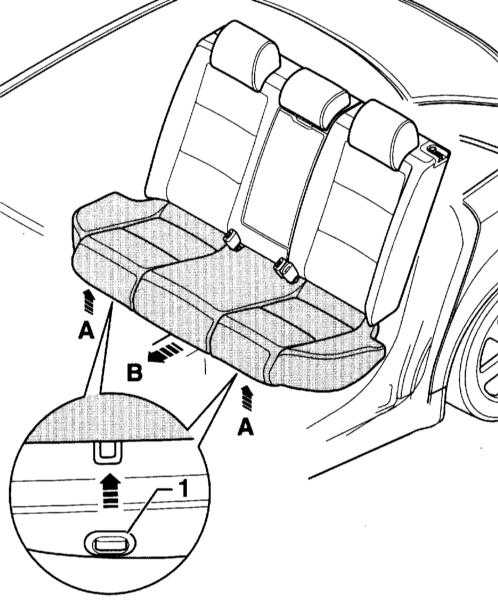

  1. Сильным рывком отсоедините сиденье (стрелка А) из держателей (1), приподнимите его и потяните назад (стрелка В на сопроводительной иллюстрации).
 12.5.21 Снятие и установка заднего сиденья Audi A4
  1. Выньте штекер боковой подушки безопасности из паза у задней стенки подушки заднего сиденья снимите сиденье.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установите сиденье на место и вставьте штекер боковой подушки безопасности в паз в подушке заднего сиденья.
  2. Сдвиньте сиденье назад, спереди вдавите в держатели (1) и зафиксируйте.
border=

При этом не повредите держатели.

Спинка заднего сиденья, откидная

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Откиньте вперед спинку заднего сиденья.

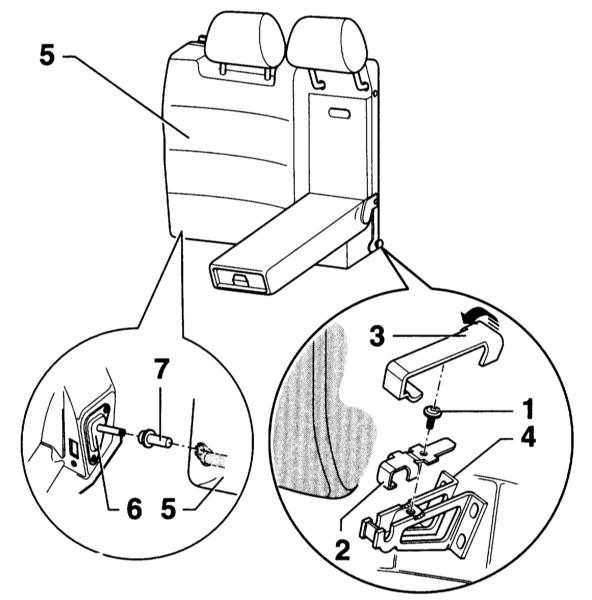

  1. Подденьте и снимите сзади крышку (3) (стрелка на сопроводительной иллюстрации). Выверните винт (1) и снимите предохранительный хомут (2).
 12.5.21 Снятие и установка заднего сиденья Audi A4
  1. Поднимите спинку (5) из опоры (4) и снимите с бокового элемента крепления (6). Втулку (7), при необходимости, снова наденьте.

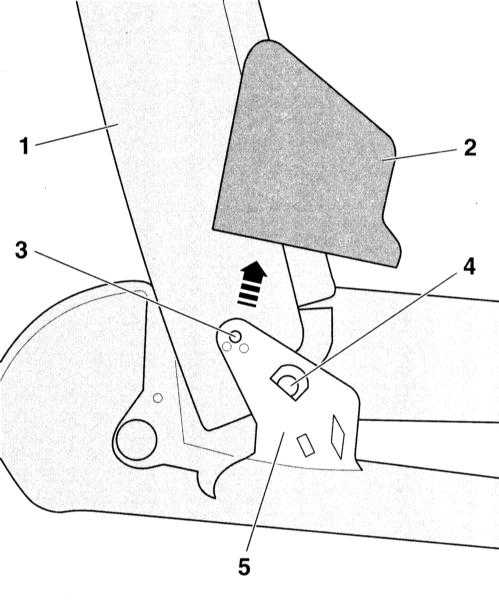

  1. Снимите крышку (2) у подлокотника (1) в направлении стрелки.
 12.5.21 Снятие и установка заднего сиденья Audi A4
  1. Выверните винт (3).
  2. Выньте палец (4) из петли (5) и выньте подлокотник.



Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установка выполняется в последовательности, обратной снятию.

Спинка заднего сиденья, неподвижная

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
border=

При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.
  1. Снимите заднее сиденье.
  2. Выньте подголовники из спинок.
  3. Выньте направляющие для подголовников из спинок. При этом вставьте небольшую отвёртку наискосок через отверстие у направляющей, нажмите на отвёртку внутрь, освободите стопор и выньте направляющую из спинки.
  4. При необходимости, выньте из спинки рамку мешка для лыж.
  5. Модели с боковой подушкой безопасности: Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи. Указания приведены в Разделе Замена аккумуляторной батареи.
  6. Модели с боковой подушкой безопасности: Рассоедините разъём подушки безопасности.

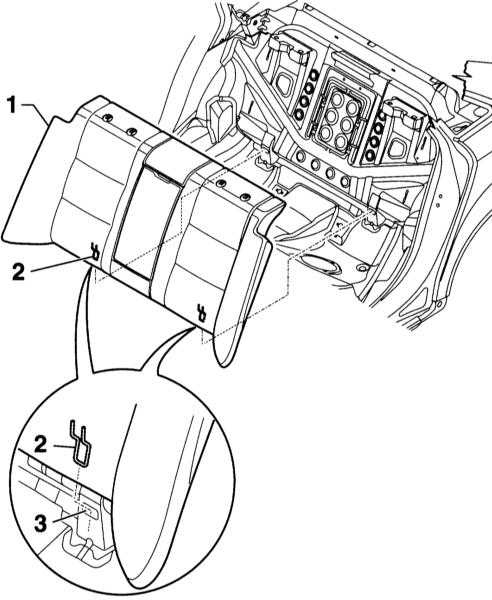

  1. Выньте спинку (1) наверх из хомутов (2) креплений (3).
 12.5.21 Снятие и установка заднего сиденья Audi A4

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установка выполняется в последовательности, обратной снятию.
border=

Во время присоединения аккумуляторной батареи в салоне не должно быть людей.
  1. Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Боковая подушка заднего сиденья

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
border=

При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.
  1. Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной
  2. Снимите заднее сиденье.

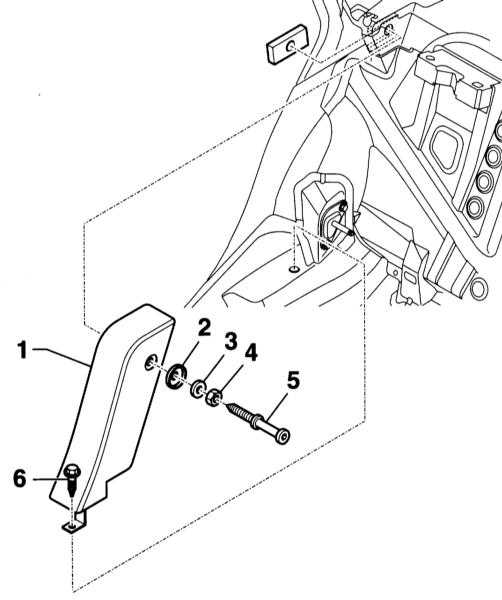

  1. Выверните винт (6).
 12.5.21 Снятие и установка заднего сиденья Audi A4
  1. Модели с боковой подушкой безопасности: Нажмите на стопорную планку и рассоедините разъём подушки безопасности.
  2. Отверните гайку (4), выверните анкерный болт (5) и снимите боковую подушку (1). (2) - тарельчатая шайба, (3) – шайба.



Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установка выполняется в последовательности, обратной снятию. При этом отрегулируйте анкерный болт и затяните гайку моментом 55Нм. Винт (6) затяните моментом 10Нм.
border=

Во время присоединения аккумуляторной батареи в салоне не должно быть людей.
  1. Модели с боковой подушкой безопасности: Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
  1. Если после включения зажигания сигнализатор подушки безопасности на приборной доске не гаснет, необходимо считать информацию из памяти неисправностей на СТО.
