Снятие и установка центральной консоли - Ауди A4 2000+ г.в.

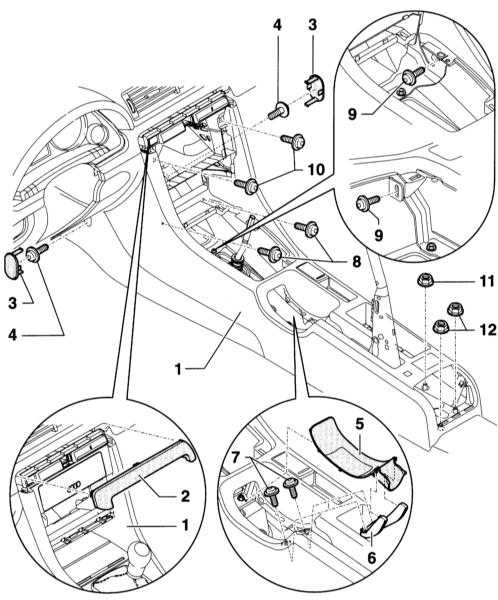

12.5.3 Снятие и установка центральной консоли Audi A4

1 — Центральная консоль
2 — Накладка переключения
3 — Крышка
4 — Винты
5 — Крышка под рычагом стояночного тормоза
6 — Соединительный элемент


 7 — Винты
8 — Винты
9 — Винты
10 — Винты
11 — Гайка, 26Нм
12 — Гайки, 26Нм

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
  1. Затяните стояночный тормоз.
  2. Снимите облицовку рычага стояночного тормоза, обратитесь к Разделу Снятие и установка облицовки рычага стояночного тормоза.
  3. АТ: Переместите селектор назад.
  4. Снимите крышку рычага переключения и снимите рычаг.
  5. Снимите переднюю и заднюю пепельницу, обратитесь к Разделу Снятие и установка пепельницы.
  6. Снимите центральный подлокотник, если он установлен, обратитесь к Разделу Снятие и установка центрального подлокотника.
  7. Снимите радиоприёмник, обратитесь к Разделу Снятие и установка радиоприёмника/навигационного прибора/CD-чейнджера.
  8. Снимите панель управления отопителем/кондиционером, обратитесь к Разделу Снятие и установка блока управления отопителем/кондиционером.
  9. Отсоедините от центральной консоли накладку переключения (2), обратитесь к Разделу Снятие и установка держателя напитков.
  10. Выньте из центральной консоли правую и левую крышки (3) и выверните винты крепления в районе расположения ног.
  11. Выньте с помощью пластмассового клина крышку (5) из центральной консоли под рычагом стояночного тормоза.
  12. В зависимости от модели рассоедините разъём прикуривателя или блока управления навигацией.
  13. Выверните 2 винта крепления (7) у соединительного элемента (6) и выньте соединительный элемент.
  14. Выверните 2 винта (8) под пепельницей.
  15. Выверните 4 винта (9), а также 2 винта (10) крепления центральной консоли (1).
  16. Автомобиль с центральным подлокотником: Отверните гайку (11).
  17. Отверните 2 гайки (12).
  18. Потяните центральную консоль (1)назад и снимите с пола.
border=

Центральная консоль отделяется с трудом.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установка выполняется в последовательности, обратной снятию. При этом гайки (11) и (12) затягиваются моментом 26Нм.
  2. Присоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
