Снятие и установка рычага очистителя ветрового стекла - Ауди A4 2000+ г.в.





Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Смочите ветровое стекло водой.
  1. Включите кратковременно стеклоочиститель и выключите его выключателем. При этом стеклоочиститель останавливается в крайнем положении.
  1. Отметьте на стекле положение щёток при правильно установленных рычагах, например, с помощью клейкой ленты.
  1. Откройте капот.
  1. Подденьте отвёрткой и снимите крышку (3), (1) – скобы; (5) – решётка спойлера.
12.4.37 Снятие и установка рычага очистителя ветрового стекла Audi A4
  1. Отверните гайку (4) примерно на 2 оборота, не отворачивая её полностью. Слегка подвигайте рычаг (2) так, чтобы он отделился от оси. Отверните гайку полностью и снимите рычаг с оси. Для этой цели можно применять также специальный съёмник, например, HAZET 1966-05.
 border=

Если рычаг тяжело снимается, подденьте его гаечным ключом и осторожно снимите.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте, чтобы электродвигатель стеклоочистителя стоял в крайнем положении. При необходимости, кратковременно включите электродвигатель и выключите выключателем.

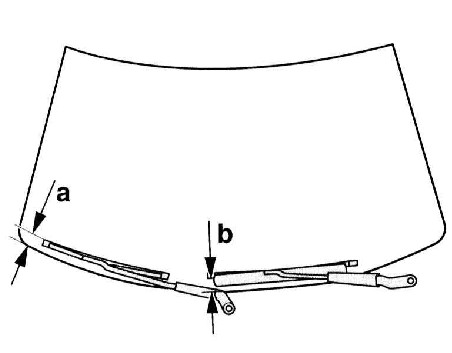

  1. Установите рычаг на ось стеклоочистителя и выставьте его с помощью метки, нанесённой в виде клейкой ленты. Можно также выставить рычаг по расстоянию между щёткой и решёткой спойлера, измерив его от правой вершины очистителя

    Седан/Универсал
    а = 26 мм
    b = 45 мм
    Кабриолет:
    а =24 ± 5 мм
    b = 35 ± 5 мм

12.4.37 Снятие и установка рычага очистителя ветрового стекла Audi A4
  1. Наверните гайку и затяните её от руки.
  1. Проверьте крайнее положение рычагов. Для этого закройте капот, смочите стекло водой и кратковременно включите стеклоочиститель. Стеклоочистители должны вернуться в отрегулированное крайнее положение и не должны выходить за пределы края стекла. При необходимости, отверните гайки и снова отрегулируйте положение стеклоочистителей.
  1. Затяните гайки моментом 21Нм. Установите на место крышки рычагов.
