Снимите
облицовку двери задка, обратитесь к РазделуСнятие
и установка облицовки двери задка
(Универсал).
Рассоедините разъёмы обогрева заднего стекла
и стеклоочистителя, а также единого замка.
Отсоедините шланг омывателя заднего стекла.
Для облегчения установки необходимо
закрепит на концах провода шнур,
который после вытягивания проводов
остаётся в крышке.
Обязательно попросите ассистента
подержать дверь задка перед тем как
снять газонаполненный упор. В
противном случае дверь может упасть,
т.к. она не может держаться только
за счёт одного демпфера.

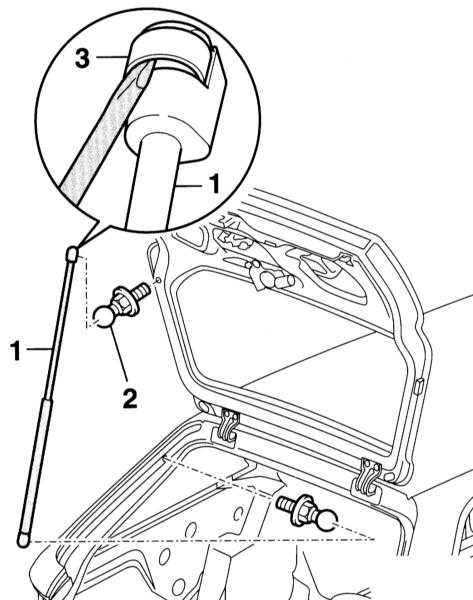

Отсоедините вверху газонаполненный упор (1).
Для этого немного приподнимите отвёрткой
стопорную пружину (3) и снимите упор с
шаровой цапфы (2). Второй упор снимите таким
же образом.
Снимите
крышки петель и направляющей для кабеля,
расположенной у петли.
Для
последующей установки: Пометьте фломастером
положение петель двери задка.

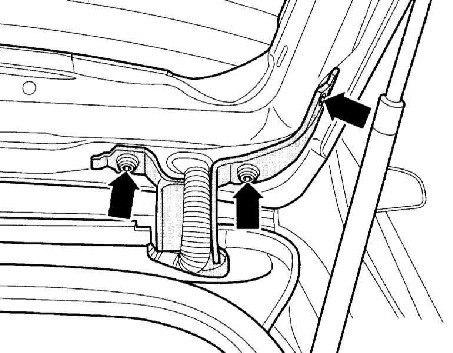

Выверните
винты (стрелки на сопроводительной
иллюстрации) слева и справа из двери задка.
Снимите
дверь с помощью ассистента.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
Установите
дверь с помощью ассистента на петли. Старую
дверь выставьте при этом по ранее
выполненным меткам.
Вверните
винты слева и справа.
Установите
газонаполненный упор на шаровую опору и
вставьте стопорное кольцо. Таким же образом
установите второй упор.
Ослабьте
фиксатор замка, закройте дверь и
отрегулируйте её по отношению к прилегающим
элементам.
Затяните
винты моментом21Нм.
Дальнейшая
установка выполняется в последовательности,
обратной снятию.
Проверьте
зазоры в сопряжении двери задка с
прилегающими элементами кузова. Зазоры по
всему периметру должны быть равномерными.
Дверь должна совпадать с боковыми элементами
задней части кузова. Над крышей дверь не
должна выступать более 0.5 мм.

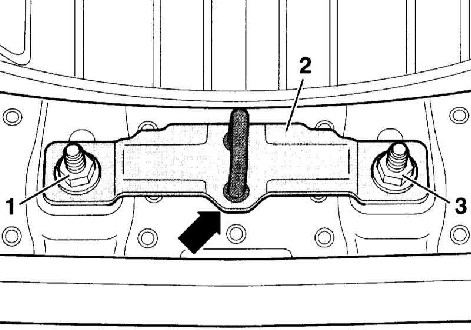

Отверните
гайки (1) и (3) так, чтобы фиксатор замка
(2) можно было сместить.
Лапка (стрелка на сопроводительной
иллюстрации) на фиксаторе показывает
назад.

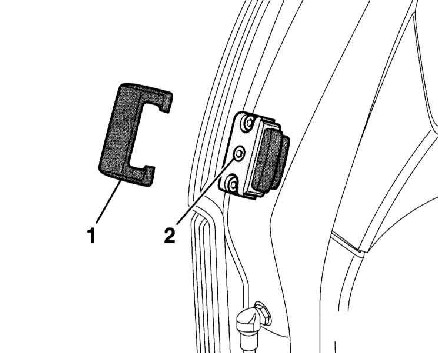

Снимите
крышку (1) на левом и правом упорах, и
установите регулировочный винт (2), повернув
его против часовой стрелки, в положение «0».
Закройте
дверь и вдавите её на 2 мм в кузов. Откройте
дверь и затяните гайки моментом21Нм.
Дверь должна закрываться на замок легко и не
иметь люфта. Проверьте зазоры.
Отрегулируйте положение левого и правого
упоров так, чтобы закрытая дверь не имела
люфта. Для этого положите на упоры немного
пластилина и закройте дверь. По отпечатку
пластилина можно судить, правильно ли
отрегулирована дверь
