Снятие и установка ручки двери - Ауди A4 2000+ г.в.

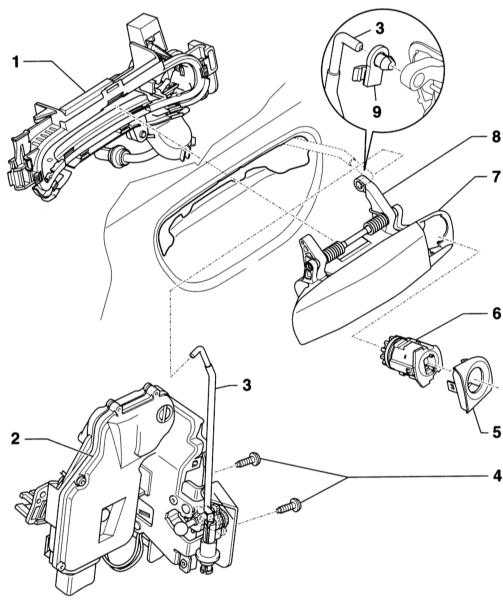

Ручка передней двери

12.4.20 Снятие и установка ручки двери Audi A4

1 — Опора ручки двери
2 — Замок двери
3 — Приводная штанга
4 — Болт, 20Нм
5 — Крышка цилиндра замка
6 — Цилиндр замка

7 — Ручка двери
8 — Приводной рычаг
9 — Держатель зажима
10 — Задвижка
11 — Ручка двери

Снятие и установка ручки передней и задней двери принципиально не отличаются.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите обивку двери, обратитесь к Разделам Снятие и установка облицовки передней двери и Снятие и установка облицовки задней двери.
  2. Снимите раму двери со стеклоподъёмником с двери, обратитесь к Разделам Снятие и установка рамы окна передней двери и Снятие и установка стеклоподъёмника.
  3. Выньте приводную штангу (3) из держателя зажима (9).
  4. Вставьте отвёртку изнутри черезпанель двери, наклоните в направлении стрелки и освободите задвижку (10) у ручки двери (11).
  5. Отсоедините ручку двери от опоры и выньте из двери.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите на место ручку двери и зафиксируйте её в опоре.
  2. Соедините приводную штангу (3) с зажимом (9), наклоните зажим на 90° и зафиксируйте на приводной штанге.
  3. Установите обивку двери, обратитесь к соответствующему Разделу.
