Снятие и установка блока подушки безопасности - Ауди A4 2000+ г.в.

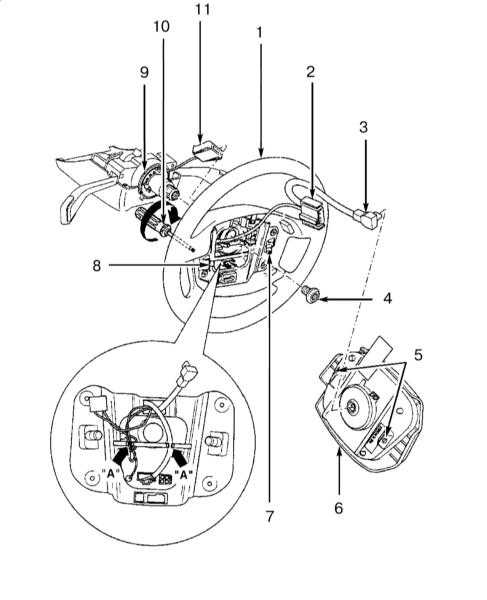

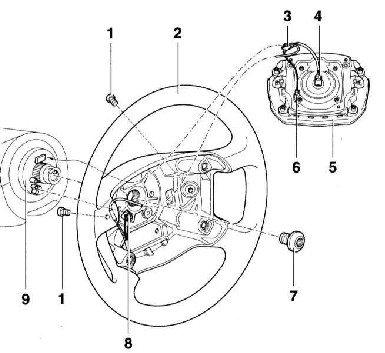

Водительская подушка безопасности
Снятие
водительской подушки безопасности

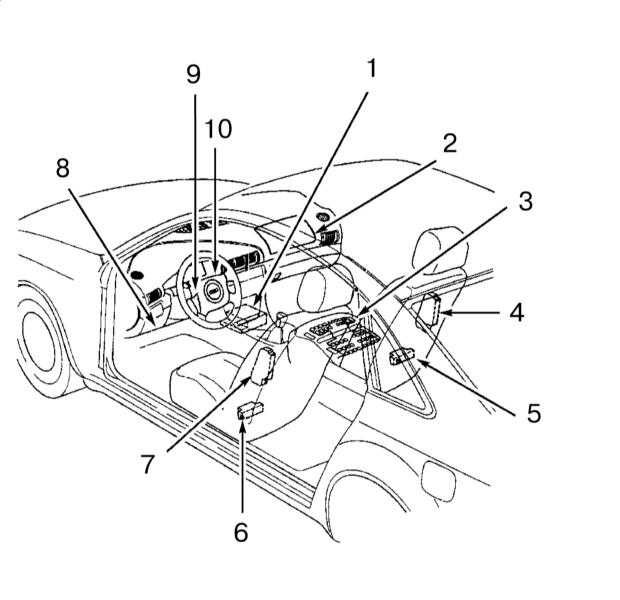

Расположение
элементов систем безопасности в салоне

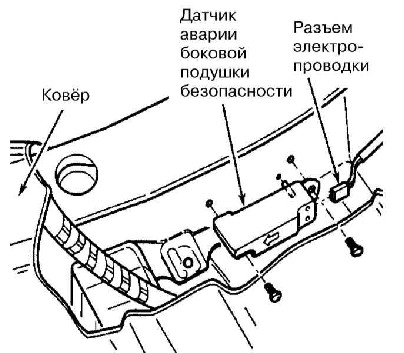

Датчик аварии для систем безопасности

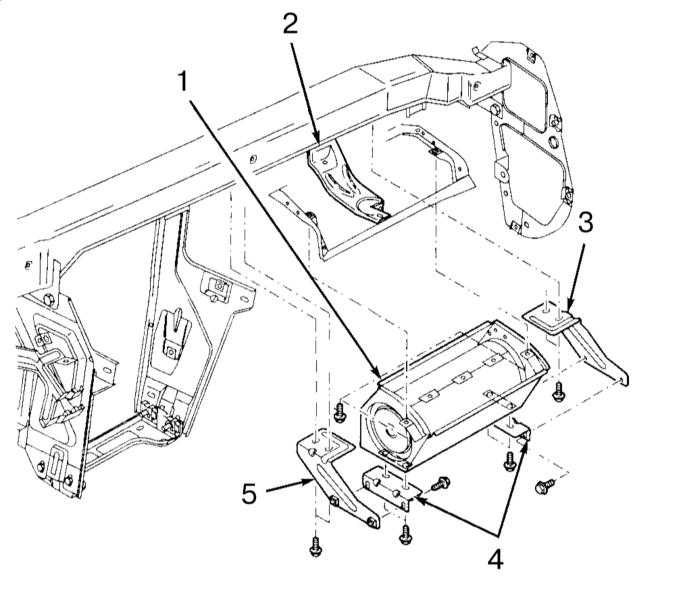

Крепление
подушки безопасности переднего пассажира

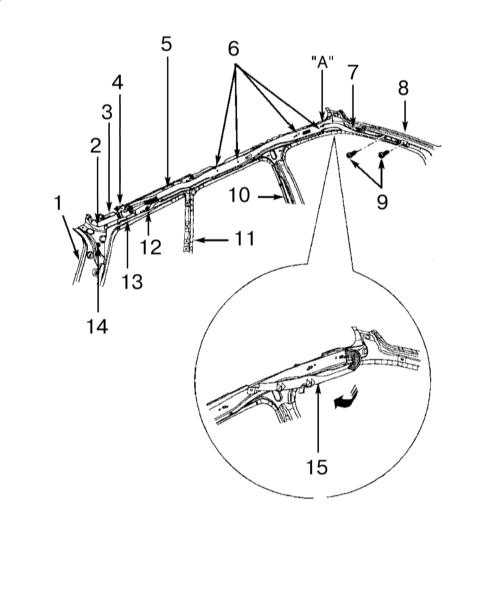

Блок головной
подушки безопасности

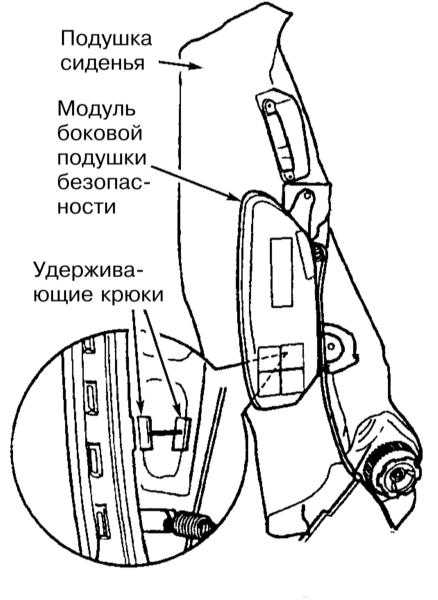

Снятие блока боковой подушки безопасности

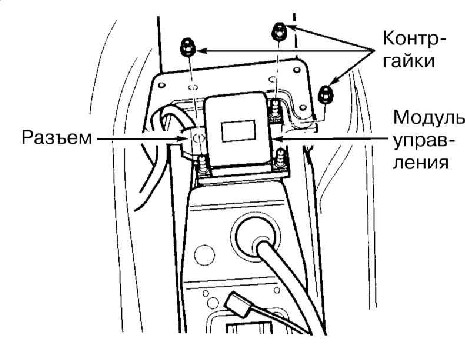

Снятие блока
управления систем безопасности
Снятие
|
- Прочитайте
и следуйте указаниям по мерам безопасности
при обращении с подушкой безопасности.
-
Отсоедините отрицательный кабель (-)
аккумуляторной батареи.
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
- Изолируйте
клеммы аккумуляторной батареи.
-
Разблокируйте механизм регулировки положения
рулевой колонки.
- Выдвинете
рулевое колесо (2) насколько это возможно и
потяните его вверх. Установите вертикально,
обратитесь к иллюстрации Водительская
подушка безопасности.
- Отверните
один из двух винтов Torx Т30 (1).
- Поверните
рулевое колесо на пол-оборота назад и
отверните второй винт Torx (1).
-
Рассоедините разъём блока подушки
безопасности (4).
-
Рассоедините разъём звукового сигнала (6).
- Положите
блок подушки безопасности (5) так, чтобы
ударная сторона подушки показывала вверх.
|
|
Установка
|
- Состыкуйте
разъёмы (4) и (6) и зафиксируйте их
стопорными скобами (должен послышаться
отчётливый щелчок).
- Следите за
тем, чтобы к генератору газа не прилегал
какой-либо кабель и чтобы кабель не был
пережат.
- Сложите
кабель подушки безопасности слева в виде
петли.
- Сложите в
петлю кабель звукового сигнала.
- Затяните
винты (1) моментом 7Нм,
обратитесь к иллюстрации Водительская
подушка безопасности.
- Включите
зажигание.
-
Присоедините отрицательный кабель
аккумуляторной батареи.
|
При присоединении аккумуляторной
батареи в салоне автомобиля не
должны находиться люди. |
|
|
