Вследствие автоматической самоустановки стояночного тормоза
его регулировка, как правило, не требуется. Регулировка
стояночного тормоза требуется только в случае замены троса,
задних суппортов или тормозных дисков. Условия регулировки:
Воздух из основной тормозной системы должен быть удален,
тормоза должны быть исправны. Рычаг стояночного тормоза,
тросы и держатели должны быть полностью установлены.
ПОРЯДОК ВЫПОЛНЕНИЯ
Пометьте
стрелкой направление вращения шины.
Отверните болты крепления колеса. Поднимите
и установите на подставки автомобиль.
Снимите
пепельницу и панель включения обогрева
заднего сиденья, обратитесь к РазделуСнятие
и установка пепельницы.
Выньте из
центральной консоли крышку, расположенную
над защелкой стояночного тормоза.

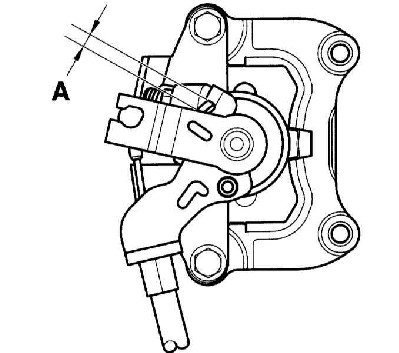

Вставьте в
оба задних суппорта деревянные дистанционные
прокладки толщиной А = 1.5 мм.
Нажмите
сильно педаль тормоза не менее трёх раз. При
этом должно ощущаться заметной
сопротивление.
Отпустите
рычаг стояночного тормоза и установите его в
исходное положение.

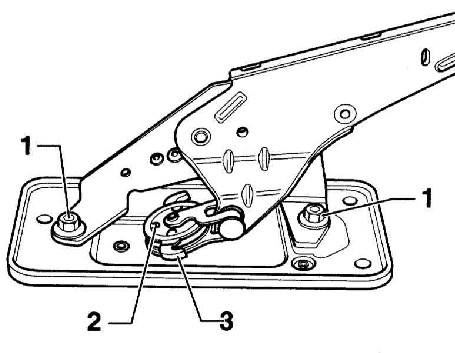

Нажмите
кнопку разблокировки. При этом обе защелки
(3) должны поймать проушины троса
стояночного тормоза, а метка (2) должна
показывать назад. (1) – гайка рычага
стояночного тормоза.
На иллюстрации рычаг стояночного
тормоза снят.
Отпустите
кнопку разблокировки.
Затяните
сильно рычаг стояночного тормоза не менее
трёх раз.
Установите
рычаг в исходное положение и нажмите кнопку
разблокировки. При этом обе защелки должны
поймать проушины троса стояночного тормоза.
Отпустите
кнопку разблокировки, установите рычаг
стояночного тормоза в исходное положение и
удалите дистанционные прокладки в суппортах.
Проверьте
с помощью щупа положение рычага у суппортов.
Расстояние (А) между рычагом и упором должно
составлять от 0 до 1.5 мм. Если эта величина
другая, проведите регулировку стояночного
тормоза.
Установите
на место крышку над защелкой.
Установите
на место пепельницу и панель включения
обогрева заднего сиденья, обратитесь к
РазделуСнятие
и установка пепельницы.
