Натяжитель ремня с демпфированием трением 4-цилиндровых дизельных двигателей - Ауди А4
Ослабление зубчатого ремня
ПОРЯДОК ВЫПОЛНЕНИЯ

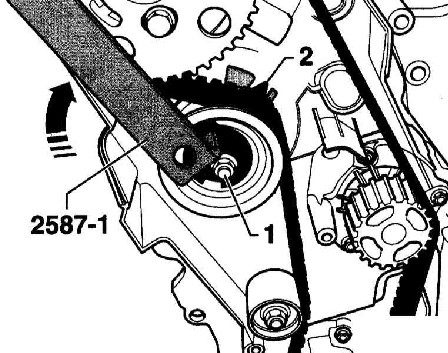

Отверните
гайку крепления (1) натяжного ролика.

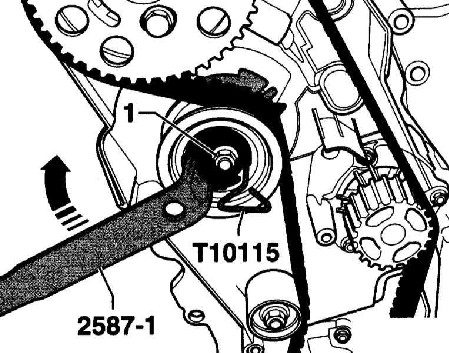

Поверните
против часовой стрелки эксцентрик ключом
HAZET 2587-1 так, чтобы натяжной ролик можно
было зафиксировать стопорным пальцем Т 10115
или аналогичным.

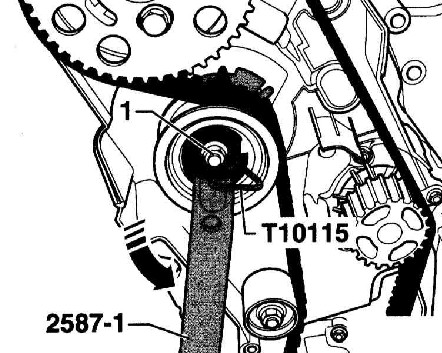

Поверните
ключ HAZET 2587-1 по часовой стрелке до
упора и затяните от руки гайку (1).
Снимите
зубчатый ремень сначала с насоса охлаждающей
жидкости и затем с остальных зубчатых колёс.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
Проверьте,
зафиксирован ли натяжной ролик стопорным
пальцем Т 10115 и зафиксирован ли гайкой на
правом упоре.
Регулировочные работы с зубчатым
ремнём необходимо производить только
на холодном двигателе. При повороте
распределительного вала не
допускается остановка какого-либо
поршня в положении ВМТ. Опасность
повреждения клапанов/днища поршней.
Проверьте

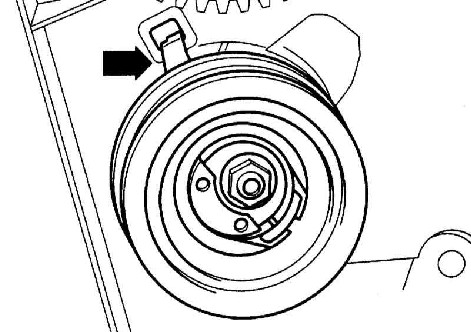

положение натяжного ролика: Стопорная лапка
(стрелка на сопроводительной иллюстрации)
должна входить в паз на головке цилиндров, а
противном случае соответствующим образом
необходимо сместить держатель.
Ещё раз
проверьте, совпадают ли метки ВМТ.
Отверните
болты крепления колеса распределительного
вала так, чтобы колесо могло перемещаться в
продолговатых отверстиях.
Установите
колесо в продолговатых отверстиях в среднее
положение.
Наденьте
зубчатый ремень на колесо распределительного
вала, натяжной ролик, колесо коленчатого
вала и в последнюю очередь на колесо насоса
охлаждающей жидкости.
Натяжение зубчатого ремня
ПОРЯДОК ВЫПОЛНЕНИЯ
Выньте
стопорный палец Т10115.
Отверните
гайку крепления (1) натяжного ролика.
Поверните
эксцентрик натяжного ролика ключом HAZET
2587-1 по направлению часовой стрелки так,
чтобы указатель (2) стоял по центру перед
окном опорной пластины.
Удерживая
натяжной ролик в этом положении затяните
гайку крепления натяжного ролика моментом20Нм
+ 45°.
