Снятие и установка ремня привода вспомогательных агрегатов 6 и 8-цилиндровых бензиновых двигателей - Ауди А4

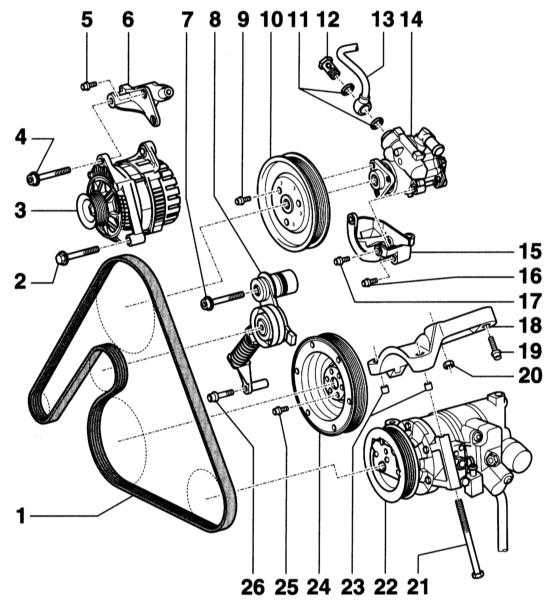

Элементы привода вспомогательных агрегатов. 6-цилиндровый бензиновый двигатель

3.5.4 Снятие и установка ремня привода вспомогательных агрегатов Audi A4

1 — Клиновой ремень
2 — Болт, 23Нм
3 — Генератор
4 — Болт, 45Нм
5 — Болт, 23Нм
6 — Держатель генератора
7 — Винт, 40Нм
8 — Устройство натяжения
9 — Винт, 23Нм
10 — Шкив насоса гидроусилителя
11 — Уплотнительное кольцо. Обязательно замените
12 — Полый болт, 47Нм
13 — Напорный трубопровод для насоса гидроусилителя руля
14 — Насоса гидроусилителя руля

15 — Держатель насоса
16 — Болт, 23Нм
17 — Болт, 23Нм
18 — Держатель компрессора кондиционера
19 — Болт, 23Нм
20 — Гайка, 23Нм
21 — Болт, 25Нм
22 — Компрессор. Внимание: Трубопроводы охлаждающей жидкости не отворачивайте/отсоединяйте. После снятия компрессор закрепите проволокой на кузове. Не подвешивайте его за трубопроводы
23 — Втулки компрессора
24 — Шкив коленчатого вала (демпфер крутильных колебаний)
В зависимости от года выпуска с упорной шайбой или без нее между демпфером крутильных колебаний (шкив коленчатого вала) и колесом зубчатого ремня.
25 — Болт, 23Нм
26 — Болт, 23Нм

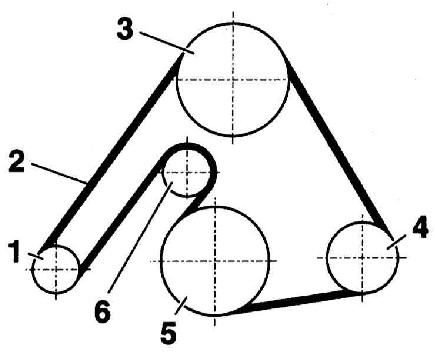

Схема прокладки ремня.6-цилиндровый бензиновый двигатель

3.5.4 Снятие и установка ремня привода вспомогательных агрегатов Audi A4

1 — Генератор
2 — Клиновой ремень
3 — Насос гидроусилителя руля


4 — Компрессор
5 — Коленчатый вал
6 — Натяжной ролик

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите все верхние крышки двигателя. Отсоедините электромагнитный клапан адсорбера отработавших газов и снимите передний правый воздуховод.
  2. Пометьте мелом или фломастером направление вращения на клиновом ремне.
 border=

Смена направления вращения ремня, уже бывшего в работе, может привести к его разрыву.

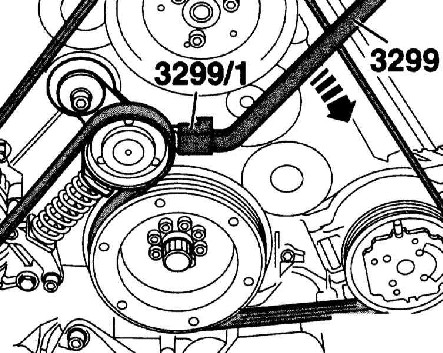

  1. Ослабьте клиновой ремень и снимите его. Для этого наклоните устройство натяжения подходящим рычагом, например, 3299/3299/1 в направлении вращения.



3.5.4 Снятие и установка ремня привода вспомогательных агрегатов Audi A4





Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратном снятию. При этом сначала наденьте клиновой ремень на шкив коленчатого вала и затем на натяжной ролик.
