Снятие и установка верхней крышки двигателя - Ауди A4 2000+ г.в.







Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника





Верхняя крышка двигателя

Снятие

Бензиновые двигатели 1.6, 1.8 и 2.0 л

 ПОРЯДОК ВЫПОЛНЕНИЯ

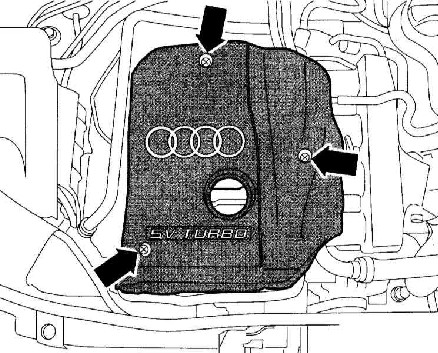

  1. Выверните болты и гайки (стрелки на сопроводительной иллюстрации) снимите крышку(и) двигателя.
 3.1 Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника Audi A4
  1. Снимите, при необходимости, правую верхнюю крышку двигателя.

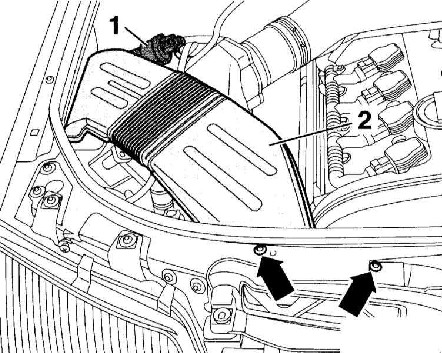

  1. Отсоедините электромагнитный клапан адсорбера отработавших газов (1) у воздуховода и отложите его в сторону.



3.1 Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника Audi A4



4.Выверните винты (стрелки) и снимите воздуховод (2).

Бензиновые двигатели 2.4 и 3.0 л





3.1 Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника Audi A4

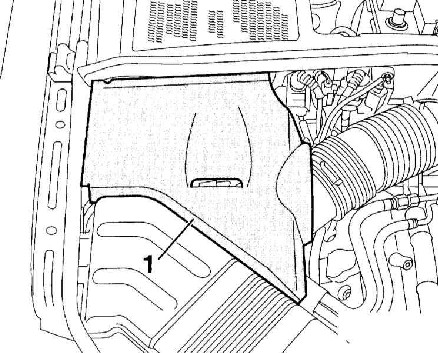

1. Снимите вверх правую крышку двигателя (1) в двигательном отсеке.





 ПОРЯДОК ВЫПОЛНЕНИЯ

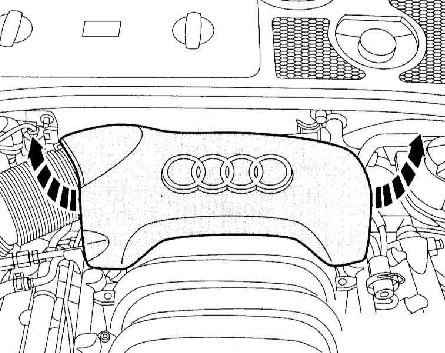

  1. Снимите вверх заднюю крышку двигателя в направлении стрелки.
 3.1 Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника Audi A4

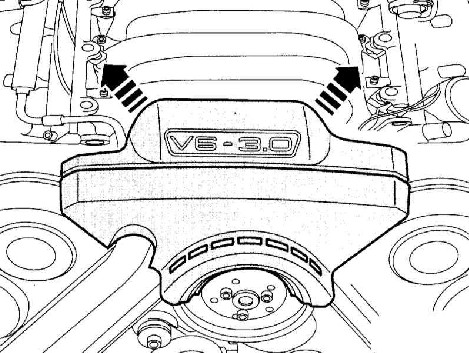

  1. Снимите вверх переднюю крышку двигателя в направлении стрелки на сопроводительной иллюстрации.
 3.1 Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника Audi A4
  1. При необходимости, отсоедините и выньте боковую верхнюю крышку двигательного отсека.

Дизельный двигатель 1.9 л

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Выньте указатель уровня масла из направляющей трубы.

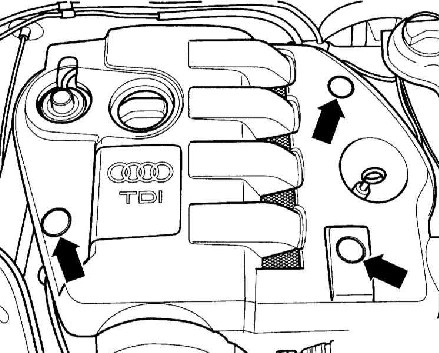

  1. Отсоедините крышки (стрелки на сопроводительной иллюстрации) и отверните лежащие под ними гайки.
 3.1 Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника Audi A4
  1. Снимите вверх крышку двигателя иснимите затем демпфер шума, лежащий под ней.

  1. Вставьте указатель уровня масла в направляющую трубу.


Дизельный двигатель 2.5 л

 ПОРЯДОК ВЫПОЛНЕНИЯ

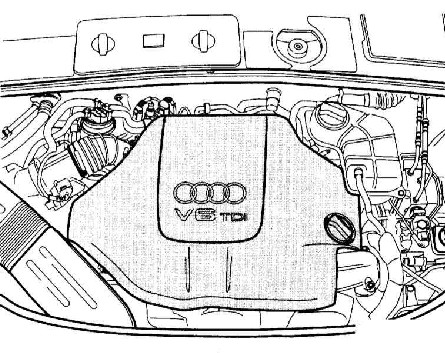

  1. Выньте вверх крышку двигателя из держателей.
 3.1 Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника Audi A4

Установка

Установка выполняется в последовательности, обратной снятию.

Нижняя защита двигательного отсека

Снятие

Указание по мерам безопасности

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка.

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Поднимите и установите на подставки переднюю часть автомобиля.



3.1 Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника Audi A4

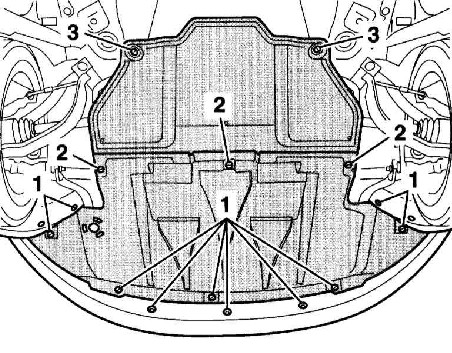

  1. Выверните винты (1). Чтобы установить переднюю панель в положение для проведения техобслуживания, необходимо вывернуть только три передних винта, обратитесь к Разделу Установка передней панели в положение для технического обслуживания и сопроводительной иллюстрации.

  1. Выверните винты (2) и снимите переднюю крышку двигателя с днища.
  1. В зависимости от двигателя выверните винты (3) и снимите заднюю крышку двигателя с днища.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установка выполняется в последовательности. обратной снятию.
  2. Опустите автомобиль на колёса.

Подрамник

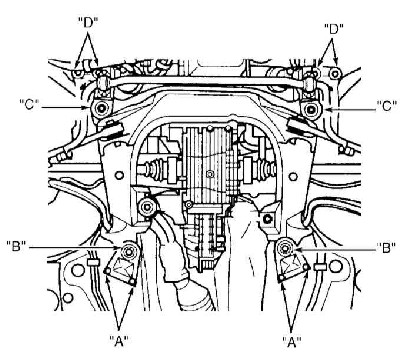

Болты крепления подрамника.















3.1 Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника Audi A4
