12.4.1 Освещение и световая сигнализация Audi 100





12.1.5. Освещение и световая сигнализация

12.1.5.1. ЗАМЕНА ЛАМПЫ ФАРЫ

ОБЩИЕ СВЕДЕНИЯ

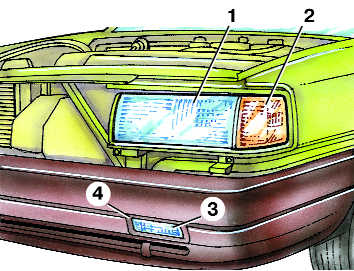

Фары автомобиля


1 – фара;

2 – указатель поворота;

3 – противотуманная фара;

4 – декоративная рамка противотуманной фары

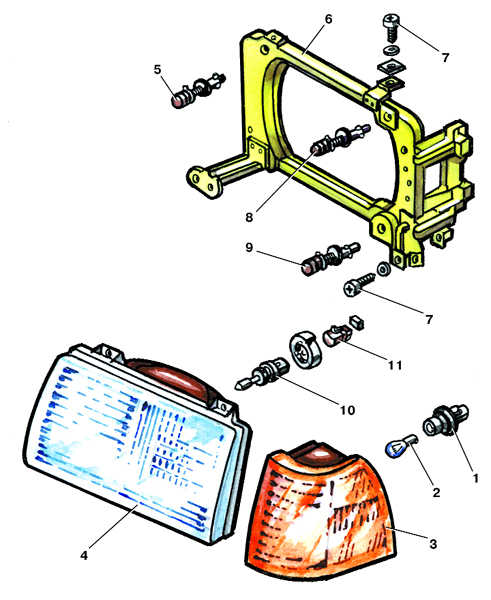

Фара и указатель поворота



1 – патрон лампы указателя поворота;
2 – лампа указателя поворота;
3 – указатель поворота;
4 – фара;
5 – винт регулировки фары в вертикальной плоскости;
6 – стойка фары;
7 – винт;
8 – винт крепления фары;
9 – винт регулировки фары в горизонтальной плоскости;
10 – патрон с лампой фары;
11 – соединительная колодка

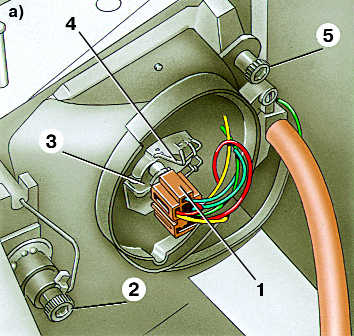

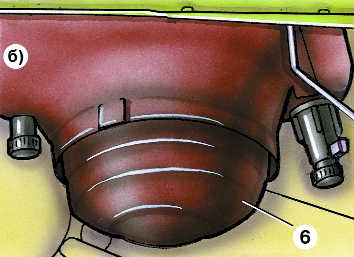

Вид на фару из отсека двигателя: а) – защитный колпак снят; б) – защитный колпак установлен



1 – соединительная колодка;

2 – винт регулировки света фар в горизонтальной плоскости;

3 – патрон лампы;

4 – пружинный держатель патрона;

5 – винт регулировки света фар в вертикальном положении;

6 – защитный колпак

 Освещение и световая сигнализация Audi 100

Замена


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открыть капот и отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Повернуть и снять защитный колпак корпуса фары.
3. Отсоединить колодку с проводами от патрона лампы.
4. Отжать пружинный держатель патрона.
5. Вынуть патрон и заменить лампу, при этом не браться за колбу лампы руками. За галогеновую лампу можно браться только в чистых перчатках или с помощью чистой ткани.
6. Вставить патрон и зафиксировать его держателем.
7. Подсоединить колодку с проводами к патрону лампы.
8. Установить защитный колпак корпуса фары. При этом метка «Oben» на колпаке должна быть сверху.
