12.3.1 Стартер Audi 100





12.1.4. Стартер

ОБЩИЕ СВЕДЕНИЯ

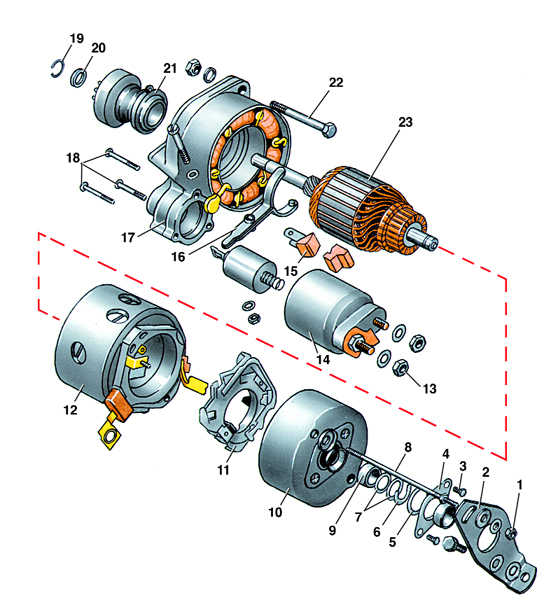

Стартер Bosch 0,95 kW


1 – гайка;
2 – опорная пластина;
3 – винт;
4 – крышка;
5 – прокладка;
6 – стопорное кольцо;
7 – шайба;
8 – стяжной болт;
9 – подшипник;
10 – крышка со стороны коллектора;
11 – щеткодержатель;
12 – корпус;

13 – гайка;
14 – тяговое реле;
15 – уплотнитель;
16 – рычаг привода;
17 – крышка со стороны привода;
18 – болт;
19 – стопорное кольцо;
20 – удерживающее кольцо;
21 – привод стартера;
22 – болт;
23 – якорь

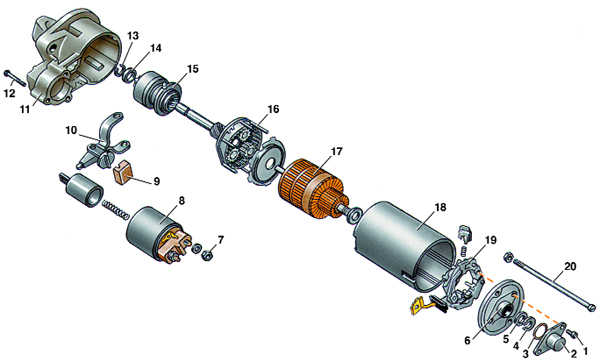

Стартер Bosch 1,1 kW




1 – винт;
2 – крышка;
3 – шайба;
4 – стопорное кольцо;
5 – втулка;
6 – крышка со стороны коллектора;
7 – гайка;
8 – тяговое реле;
9 – уплотнитель;
10 – рычаг;

11 – крышка со стороны привода;
12 – винт;
13 – стопорное кольцо;
14 – удерживающее кольцо;
15 – привод стартера;
16 – редуктор;
17 – якорь;
18 – корпус;
19 – щеткодержатель;
20 – стяжной болт

На автомобилях установлены стартеры фирмы Bosch, с 4-цилиндровыми двигателями типа EF12V 095kW и с 5-цилиндровыми – типа DW12V 1,1kW.
