12.2.1 Генератор Audi 100





12.1.3. Генератор

ОБЩИЕ СВЕДЕНИЯ

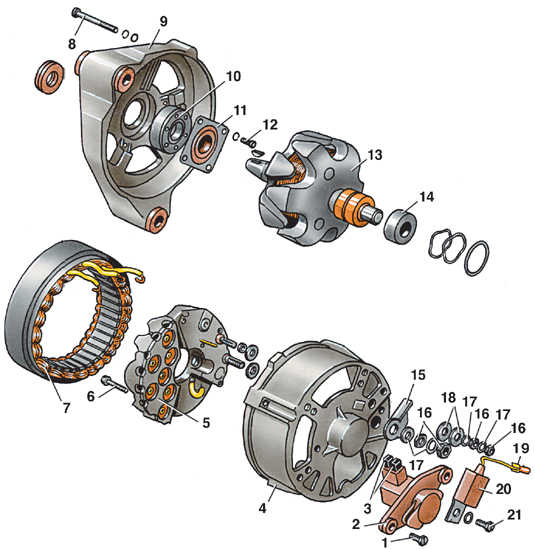

Генератор




1 – винт;
2 – регулятор напряжения;
3 – щетки;
4 – крышка со стороны контактных колец;
5 – выпрямительный блок;
6 – винт;
7 – статор;
8 – стяжной болт;
9 – крышка со стороны привода;
10 – подшипник;
11 – крышка подшипника;

12 – болт;
13 – ротор;
14 – подшипник;
15 – изолятор;
16 – гайка;
17 – шайба;
18 – прокладка;
19 – клемма конденсатора;
20 – конденсатор;
21 – винт

На автомобилях устанавливаются генераторы фирмы Bosch, максимальный потребляемый ток которых в зависимости от комплектации составляет 55, 65 или 90 А.
