11.15. Снятие и установка стеклоподъемника с электроприводом Audi 100

ОБЩИЕ СВЕДЕНИЯ

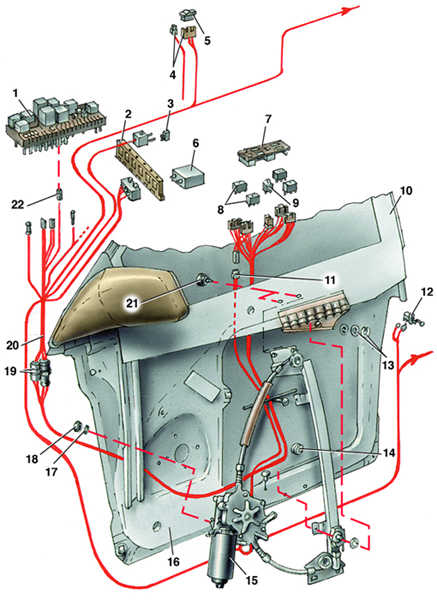

Детали стеклоподъемника с электроприводом

Снятие и установка стеклоподъемника с электроприводом Audi 100

1 – блок реле и предохранителей;
2 – дополнительный блок;
3 – термопредохранитель (20 А);
4 – разъем;
5 – выключатель на двери со стороны пассажира;
6 – устройство управления стеклоподъемником;
7 – кронштейн;
8 – выключатель на двери со стороны водителя;
9 – выключатель, блокирующий задние двери;
10 – стекло двери со стороны водителя;
11 – разъем электродвигателя стеклоподъемника со стороны водителя;

12 – дверной выключатель;
13 – элементы крепления стекла;
14 – винт;
15 – электродвигатель стеклоподъемника;
16 – внутренняя панель двери;
17 – шайба;
18 – гайка;
19 – разъемное соединение слева под панелью приборов;
20 – жгут проводов;
21 – винт;
22 – провод, соединенный с «массой» (контактом «А»)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять обивку двери.
2. Опустить стекло так, чтобы получить доступ к креплению обоймы стекла к ползуну. Зафиксировать стекло в этом положении деревянным клином.
3. Отсоединить ползун стеклоподъемника от обоймы стекла.
4. Отвернуть гайки крепления механизма стеклоподъемника и винты крепления направляющей стеклоподъемника.
5. Отсоединить колодку с проводами стеклоподъемника от жгута проводов, сдвинув ее назад.
6. Вынуть стеклоподъемник через нижнее монтажное отверстие в панели двери.
7. Установить стеклоподъемник в обратном порядке.
8. Для регулировки верхнего ограничителя требуется специальный ключ, поэтому регулировку рекомендуется проводить на станции технического обслуживания.
