11.1. Снятие и установка переднего буфера (бампера) Audi 100





ОБЩИЕ СВЕДЕНИЯ

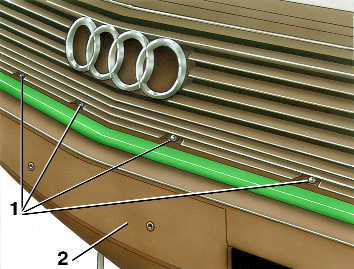

Верхнее крепление буфера



1 – винт;

2 – буфер



ПОРЯДОК ВЫПОЛНЕНИЯ

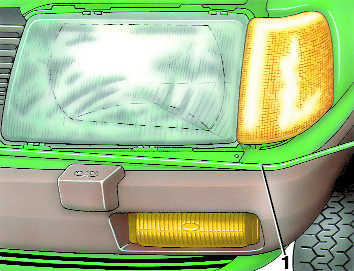

 Снятие и установка переднего буфера Audi 100 1. Снять декоративную накладку (1), осторожно подцепив ее отверткой.

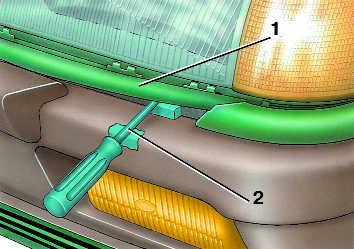

 Снятие и установка переднего буфера Audi 100 2. Вывернуть пять винтов крепления и снять декоративную планку, подцепив отверткой ее концы (1 – декоративная планка; 2 – отвертка).
3. Снять облицовку радиатора (см. подраздел 11.2).
4. Вывернуть два винта крепления и снять декоративную решетку.
5. Отсоединить колодку с проводами от противотуманных фар.
6. Отвернуть болты верхнего крепления буфера.
7. Отвернуть болты нижнего крепления и вынуть вперед буфер, выведя его из боковых направляющих.
 Снятие и установка переднего буфера Audi 100 8. При необходимости снять несущую пластину (1) с буфера (2). Вставить новую несущую пластину в буфер и защелкнуть пластмассовые зажимы, приложив большое усилие.
9. Установить передний буфер в обратном порядке.
