10.3. Главный цилиндр тормоза Audi 100

ОБЩИЕ СВЕДЕНИЯ

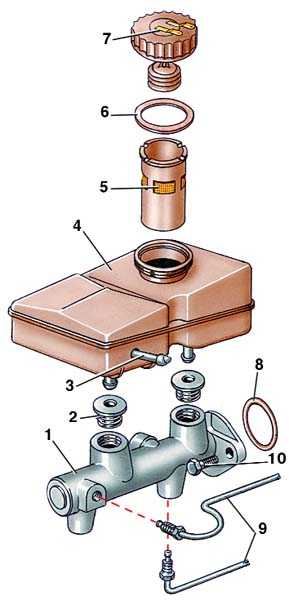

Главный тормозной цилиндр


1 – корпус;

2 – уплотнительная втулка;

3 – штуцер;

4 – бачок;

5 – фильтр;

6 – уплотнительное кольцо;

7 – крышка;

8 – резиновый уплотнитель;

9 – трубопровод;

10 – болт

Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Очистить от грязи места подсоединения трубопроводов к главному цилиндру.
3. Отсоединить провода от клемм датчика уровня тормозной жидкости, установленного в крышке бачка главного цилиндра и снять крышку.
4. Отвернуть гайки крепления и отсоединить трубопроводы от корпуса главного цилиндра тормоза. Заглушить отверстия трубопроводов.
5. Отвернуть два болта крепления главного цилиндра к вакуумному усилителю и снять главный цилиндр тормоза с бачком. При этом следить, чтобы не выпал резиновый уплотнитель цилиндра.
6. Перевернуть главный цилиндр и слить в емкость тормозную жидкость из бачка. Затем несколько раз нажать на поршень главного цилиндра, удалив тем самым из него жидкость.

Установка


ПОРЯДОК ВЫПОЛНЕНИЯ
Устанавливается главный цилиндр в порядке, обратном снятию. После установки необходимо прокачать тормозную систему (см. подраздел 10.15).
