9.7 Насос гидроусилителя рулевого управления Audi 100



ОБЩИЕ СВЕДЕНИЯ

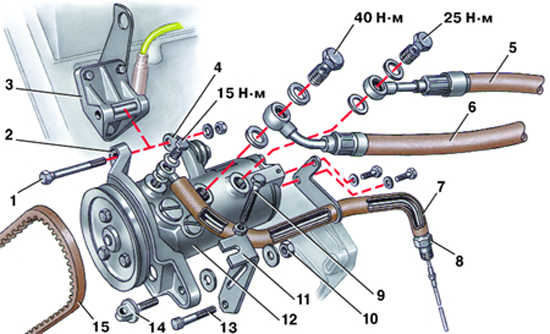

Насос гидроусилителя рулевого управления (5-цилиндровый двигатель)




1 – болт;
2 – передний кронштейн на насосе;
3 – кронштейн;
4 – задний кронштейн на насосе;
5 – подводящий шланг;
6 – отводящий шланг;
7 – шланг подачи жидкости к ресиверу;
8, 10 – гайки;

9 – регулировочный болт;
11 – регулировочная планка;
12 – насос;
13 – болт крепления регулировочной планки;
14 – болт регулировочной планки;
15 – ремень

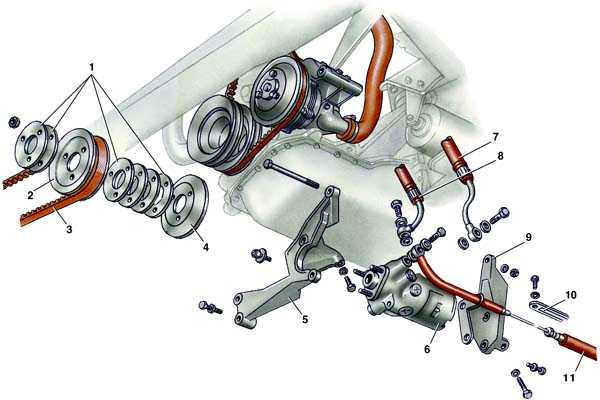

Насос гидроусилителя рулевого управления (4-цилиндровый двигатель)



1 – регулировочная шайба;
2 – наружная половина шкива;
3 – ремень;
4 – внутренняя половина шкива;
5 – передний кронштейн;
6 – насос;
7 – отводящий шланг;
8 – подводящий шланг;
9 – задний кронштейн;
10 – планка;
11 – шланг подачи жидкости к ресиверу

Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять ремень привода насоса.
2. Промаркировать шланги, например, липкой лентой. Открутить подводящие болты крепления и отсоединить шланги от насоса, сняв уплотнительные кольца (их обязательно заменяют).
3. Вывернуть регулировочный болт и болт регулировочной планки.
4. Открутить гайку, вынуть болт и снять насос с кронштейна.

Установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить насос на кронштейн, вставить болт и завернуть гайку крепления, не затягивая ее.
2. Подсоединить шланги наконечниками к насосу в соответствии с ранее сделанной маркировкой и завернуть подводящие болты, предварительно поставив новые уплотнительные кольца. Затянуть подводящие болты соответствующим моментом. Следить, чтобы шланги не перекручивались.
3. Установить и натянуть приводной ремень (см. подраздел 9.10).
4. Прокачать гидравлическую систему рулевого управления (см. подраздел 9.9).
