6.3.3. Регулировка троса подачи топлива дизельного двигателя Audi 100

ОБЩИЕ СВЕДЕНИЯ

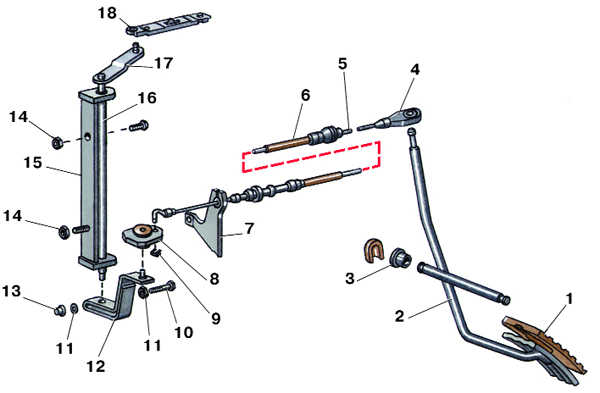

Привод акселератора дизельного двигателя



1 – накладка педали;
2 – педаль акселератора;
3 – подшипник педали;
4 – наконечник троса;
5 – трос подачи топлива;
6 – оболочка троса;
7 – кронштейн крепления троса;
8 – кулачок;
9 – обжимная скоба;
10 – болт;
11 – шайба;
12 – промежуточный рычаг;
13 – гайка;
14 – гайка крепления кронштейна;
15 – кронштейн валика;
16 – валик;
17 – рычаг привода рейки;
18 – рейка

Предупреждение

 Следует учесть, что трос очень ломкий, поэтому при работе с ним нужно соблюдать особую осторожность и не перегибать его. Трос, подвергавшийся перегибам, следует заменить.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Нажать до упора на педаль акселератора и зафиксировать ее в этом положении.

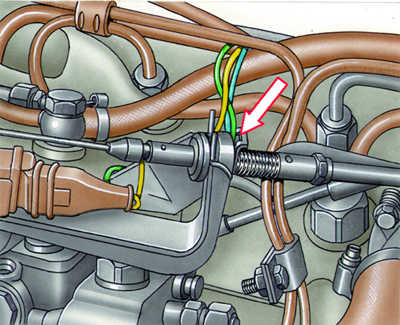

 Регулировка троса подачи топлива Audi 100 2. Вынуть стопорную скобу (отмечена стрелкой), натянуть трос так, чтобы рычаг ТНВД касался ограничителя, и вставить стопорную скобу в ближайший к кронштейну паз на наконечнике троса.
