6.2.10 Снятие и установка топливного насоса двигателей с впрыском топлива Audi 100



ОБЩИЕ СВЕДЕНИЯ

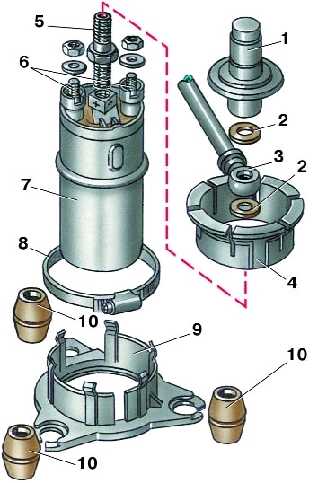

Топливный насос автомобилей выпуска до 1988 года


1 – шумоглушитель;

2 – прокладка;

3 – топливопровод;

4 – фиксатор;

5 – клапан;

6 – электрические клеммы;

7 – электрический топливный насос;

8 – хомут;

9 – держатель насоса;

10 – резиновая подушка

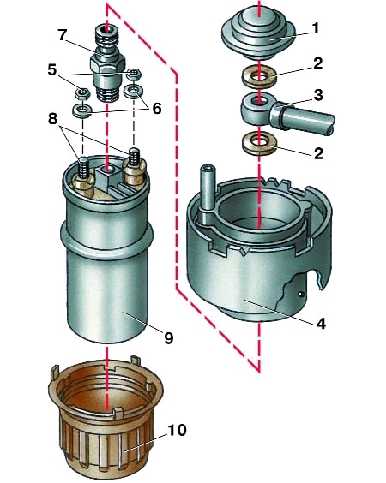

Топливный насос с 1988 года

1 – шумоглушитель;

2 – прокладка;

3 – топливопровод;

4 – держатель насоса;

5 – гайка;

6 – шайба;

7 – клапан;

8 – электрические клеммы;

9 – электрический топливный насос;

10 – сетчатый фильтр

У топливного насоса выпуска с 1988 г. клемма с резьбой М6 положительная, с резьбой М5 – отрицательная. Топливный насос имеет неразборную конструкцию, поэтому при выходе из строя его заменяют.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. На моделях выпуска до 1988 г. снять датчик (см. рис. Детали топливного бака автомобилей выпуска до 1988 года) уровня топлива аналогично моделям с карбюраторными двигателями (см. пп. 1–5 подраздела 6.1.9). Вынуть насос из бака через отверстие под датчик уровня топлива.
2. Установить насос в обратном порядке. При установке следить, чтобы резиновые подушки насоса встали на штифты кронштейна, расположенного на дне бака, и защелкнулись пружинные держатели.
3. На моделях выпуска с 1988 г. для снятия насоса (см. рис. Детали топливного бака автомобилей выпуска после 1988 года) необходим специальный инструмент (VAG 3214). Повернуть им насос на 15 мм влево и вынуть вверх вместе с держателем из бака, отсоединив топливопровод и электропровода.

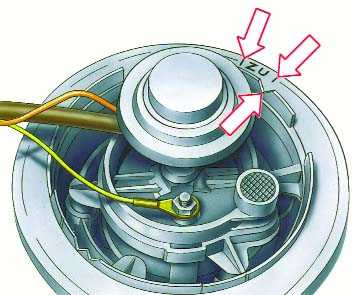

 Снятие и установка топливного насоса Audi 100 4. Установить насос в бак так, чтобы метка на держателе (см. рис. Топливный насос с 1988 года) совпала с первой меткой на топливном баке, как показано на рисунке. Зафиксировать насос, повернув его с помощью специального приспособления так, чтобы метка на держателе совпала со второй меткой на топливном баке.
