6.1 Система питания карбюраторных двигателей Audi 100



6.1.1. Замена фильтрующего элемента воздушного фильтра карбюраторного двигателя



ОБЩИЕ СВЕДЕНИЯ

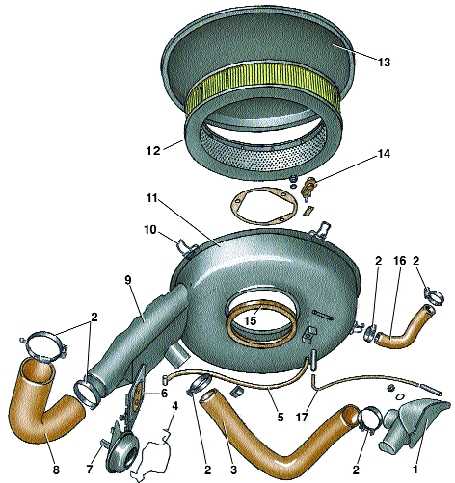

Воздушный фильтр



1 – щиток забора теплого воздуха;
2 – хомут;
3 – шланг подачи теплого воздуха;
4 – пружинная скоба;
5 – вакуумный шланг заслонки
терморегулятора;
6 – заслонка терморегулятора;
7 – пневмопривод заслонки;
8 – шланг подачи холодного воздуха;
9 – терморегулятор;
10 – зажим крышки фильтра;
11 – корпус фильтра;
12 – фильтрующий элемент;
13 – крышка фильтра;
14 – клапан терморегулятора;
15 – прокладка;
16 – шланг вентиляции картера;
17 – вакуумный шланг от карбюратора к клапану терморегулятора


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отстегнуть зажимы или, если есть, отвернуть два винта крепления крышки.
2. Снять крышку.
3. Вынуть фильтрующий элемент.
4. Чистой тряпкой заткнуть отверстие в карбюраторе. Протереть корпус и крышку фильтра изнутри. Вынуть тряпку из отверстия.
5. Вставить новый фильтрующий элемент.
6. Установить крышку. Застегнуть зажимы.
