1.13 Панель управления кондиционером Audi 100









ОБЩИЕ СВЕДЕНИЯ

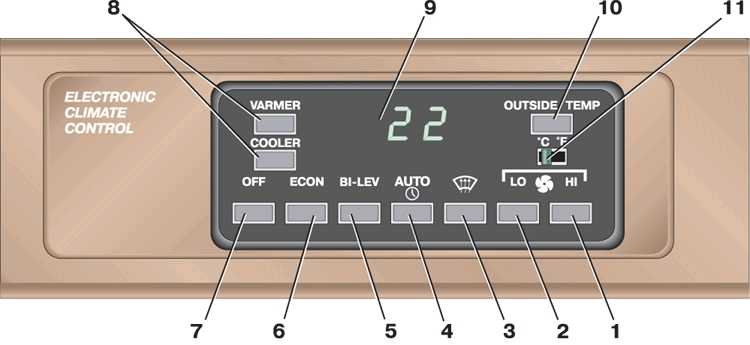

Панель управления кондиционером



1 – HI – кнопка выключателя максимальной частоты вращения лопастей вентилятора. При нажатии на кнопку вентилятор включается на максимальную частоту вращения, при повторном нажатии – отключается;
2 – LO – кнопка выключателя минимальной частоты вращения лопастей вентилятора. При нажатии на кнопку вентилятор включается на максимальную частоту вращения, при повторном нажатии – отключается;
3 –  Панель управления кондиционером Audi 100– кнопка обдува ветрового стекла. При нажатии на кнопку весь поток воздуха направляется на ветровое и боковые стекла. Данная функция предназначена для размораживания и отпотевания стекол и отключается повторным нажатием;
4 – AUTO – кнопка выключателя режима автоматического поддержания температуры. При нажатии на кнопку и выбранной водителем температуре в пределах от +18 до +29° С кондиционер автоматически поддерживает заданную температуру. При этом над кнопкой загорается лампочка. При повторном нажатии данная функция отключается;
5 – BI-LEV – кнопка выключателя распределения воздуха. При нажатии на эту кнопку основной поток воздуха поступает через воздуходувы на панели приборов и к ногам водителя и пассажиров. Незначительная часть воздуха поступает через сопла обдува ветрового и боковых стекол. При повторном нажатии данная функция отключается;
6 – ECON – кнопка экономичного режима работы кондиционера. При нажатии на кнопку выключается компрессор кондиционера и в салон может поступать либо воздух с улицы, либо подогретый воздух. Этим режимом следует пользоваться в случаях, когда нет необходимости охлаждать воздух или для экономии топлива. При повторном нажатии на кнопку компрессор включается;
7 – OFF – кнопка выключателя кондиционера. При нажатии на кнопку выключается кондиционер и воздух в салон не поступает. При повторном нажатии кондиционер включается. Этим режимом следует пользоваться при проезде пыльных участков дорог и т.п. В таком режиме не рекомендуется двигаться слишком долго;
8 – WARMER и COOLER – кнопки установки температуры. При нажатии на кнопку WARMER задаваемая температура повышается, при нажатии на кнопку COOLER – понижается;
9 – дисплей кондиционера;
10 – OUTSIDE TEMP – кнопка включения наружного термометра. При нажатии на кнопку на дисплее высвечивается температура наружного воздуха. При этом загорается контрольная лампа слева от выключателя. При малых скоростях движения или на стоящем автомобиле с работающим двигателем данные могут не соответствовать действительности. При повторном нажатии данная функция отключается;
11 – CF – переключатель единиц измерения температуры. В положении C температура на дисплее высвечивается в градусах Цельсия, а в положении F – в градусах по Фаренгейту  Панель управления кондиционером Audi 100.
