1.12. Отопление и вентиляция Audi 100







ОБЩИЕ СВЕДЕНИЯ

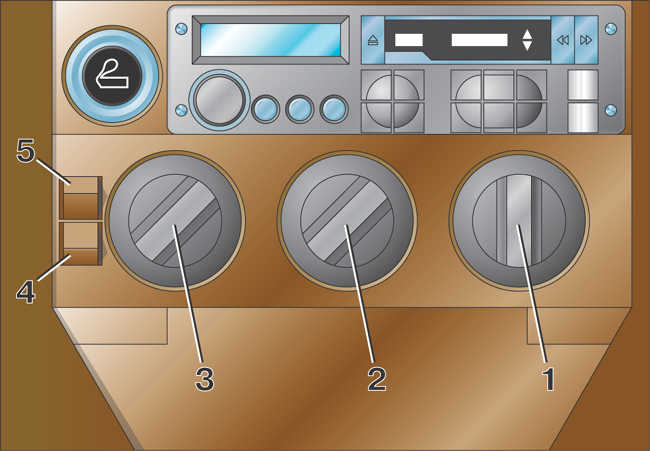

Панель управления кондиционером

1 – ручка управления распределительными заслонками;
2 – ручка регулировки температуры;
3 – ручка переключателя электродвигателя вентилятора;
4 – кнопка переключателя режимов циркуляции воздуха;
5 – кнопка выключателя кондиционера

В автомобиле применена система вентиляции, эффективно действующая при закрытых окнах. Ее особенностью является возможность направить потоки воздуха с разной температурой в различные зоны салона. Возможна также одновременная подача холодного воздуха в верхнюю часть салона и горячего воздуха – в нижнюю часть.

Вентиляция салона

Для вентиляции салона открыть заслонки воздуходувов на панели приборов.

Ручку 1 переключателя установить в положение  Отопление и вентиляция Audi 100 или  Отопление и вентиляция Audi 100.

Обдув запотевших стекол

Установить ручку 1 переключателя в положение  Отопление и вентиляция Audi 100.

Установить ручку 3 переключателя в положение II или III.

В холодное время включить ручкой 2 переключателя обогрев для более быстрой очистки стекол.

Режим прогрева салона

Открыть все воздуходувы.

Ручку 2 переключателя повернуть до упора по часовой стрелке для включения максимального обогрева.

Ручку 1 переключателя установить в положение  Отопление и вентиляция Audi 100.

Ручку 3 переключателя установить в положение III.

После прогрева салона переключателем 2 установить требуемую температуру.

Кондиционер

Кондиционер включается при температуре окружающего воздуха выше +5° С. При работе кондиционера всегда должен быть открыт хотя бы один воздуходув, иначе кондиционер может покрыться льдом.

Режим охлаждения салона

Закрыть все окна.

Открыть все воздуходувы.

Включить кондиционер, нажав на кнопку 5 выключателя (при этом в кнопке выключателя загорается лампочка).

Для более быстрого охлаждения салона нажать на кнопку 4 переключателя (при этом в кнопке выключателя загорается лампочка). В этом случае забор воздуха в кондиционер будет происходить из салона.

Ручкой 2 переключателя установить требуемую температуру. Для более быстрого охлаждения воздуха ручку 2 переключателя повернуть до упора против часовой стрелки.

Ручку 3 переключателя установить в положение I, II или III. Для более быстрого охлаждения воздуха ручку 3 переключателя установить в положение III.

Ручку 1 переключателя установить в положение  Отопление и вентиляция Audi 100.

Кондиционер с автоматическим поддержанием заданной температуры

Кондиционер поддерживает постоянную температуру в пределах от +18 до +29° С. Если задается температура вне данных пределов, то кондиционер работает постоянно соответственно на охлаждение или отопление.

Если при включении зажигания контрольная лампа слева от кнопки OUTSIDE TEMP (см. рис. Панель управления кондиционером) мигает в течение 1 мин, это указывает на неисправность кондиционера.

При низкой температуре окружающего воздуха вентилятор кондиционера включается только после прогрева двигателя. При непрогретом двигателе вентилятор можно включить только кнопками  Отопление и вентиляция Audi 100 и HI.

При перегреве двигателя может происходить автоматическое самоотключение компрессора.

При высокой влажности и температуре окружающей среды капающий под автомобиль с испарителя конденсат не является признаком неисправности.

При неисправностях в контуре охлаждения кондиционера срабатывает защитное устройство, которое отключает кондиционер.
