Глава 10 ПЕРСПЕКТИВЫ РАЗВИТИЯ ВОДОЛАЗНОЙ ТЕХНИКИ

Экспериментальные работы по достижению больших глубин

Дальнейшее развитие водолазной техники невозможно без выполнения большого комплекса научно-исследовательских и опытно-конструкторских работ. К числу этих работ относятся: изучение воздействия на человеческий организм

высоких давлений, в том числе воздействия различных газовых смесей; разработка систем жизнеобеспечения и средств контроля за их функционированием на больших глубинах; создание новых видов и типов водолазного снаряжения; разработка разнообразных средств обеспечения водолазных спусков и ведения подводных работ на больших глубинах.

Ведущей дисциплиной в научных исследованиях по освоению водолазами глубин океана является медицина, а точнее, ее отрасль, получившая название водолазной медицины.

Сложность процессов, происходящих в человеческом организме при повышенном давлении и дыхании несвойственными для него искусственными газовыми смесями, требует для их познания проведения большого числа различных экспериментальных работ. В мировой практике установился определенный порядок проведения экспериментов в области физиологических исследований для водолазных спусков.

Исследования, как правило, проводятся в несколько этапов, включая: выработку, исходя из общих теоретических знаний, рабочей гипотезы исследуемого процесса с возможной проверкой ее основных положений; проведение опытов на различных животных с целью подтверждения принятой гипотезы и выработки условий проведения опытов на людях; проведение опытов с людьми в специальных экспериментальных камерах и комплексах в условиях газовой среды и затем с имитацией спусков в воду в гидрокамерах (гидротанках); проведение экспериментальных спусков в море. И без того большая продолжительность всего объема экспериментов осложняется тем, что их бывает необходимо выполнять многократ«о с тем, чтобы получить безопасные параметры интересующих данных.

По изложенным причинам научные разработки в области водолазной медицины, ведущиеся во многих странах, проходят последовательно в течение многих лет с постепенным увеличением глубин спусков водолазов. В результате этих разработок практические водолазные работы ведут на глубинах 400—460 м; ознакомительные водолазные спуски проводились на глубину 500 м, а в камерах достигнут результат, соответствующий спуску на глубину более 600 м.

Естественно, что проведение рассматриваемых экспериментов требует весьма сложного и дорогостоящего оборудования, которое стало составной частью водолазной техники и получило наименование береговых гипербарических центров или комплексов.

Основным параметром гипербарического центра является рабочее давление в его камерах для проведения экспериментальных работ. Это давление вначале было 2,94 МПа (30 кгс/см2) и, постепенно увеличиваясь, в новых центрах может достигать 9,80 МПа (100 кгс/см2), что, заметим, соответствует спускам на глубину 1000 м.
Имеющиеся и проектирующиеся гипербарические комплексы и центры различают по составу оборудования, в первую очередь количеству и объему камер, и их техническому исполнению.

Схожесть устройств центров позволяет привести данные только одного из них, а именно, изготовленного фирмой «Дре-гер» (ФРГ) и установленного в контрольном госпитале в г. Цюрихе. Этот центр (рис. 10.1) состоит из четырех соединенных между собой камер, позволяющих проводить одновременно два

эксперимента при любых давлениях в них вплоть до предельного 9,80 МПа (100 кгс/см2) (1000 м). Последняя величина делает центр перспективным для проведения в нем работ на многие годы вперед.

Две основные камеры цилиндрической формы с внутренним диаметром 2500 мм рассчитаны на размещение в них по 4 человека с длительным пребыванием. Камеры одинаковы по устройству и могут отличаться только внутренним оборудованием. Камеры имеют по два входных люка для выхода наружу, одному переходному люку для перехода в соединительную камеру и одному шлюзу для передачи пищи и других предметов. Оснащены камеры наружными светильниками и иллюминаторами для наблюдения за испытуемыми. Внутреннее оборудование включает предметы и устройства для жизни испытуемых:

4 койки, стол, телефон, очиститель атмосферы, вентилятор

и санитарное устройство. В камерах размещены также системы индивидуального дыхания, контрольные приборы и пульты физических и физиологических датчиков.

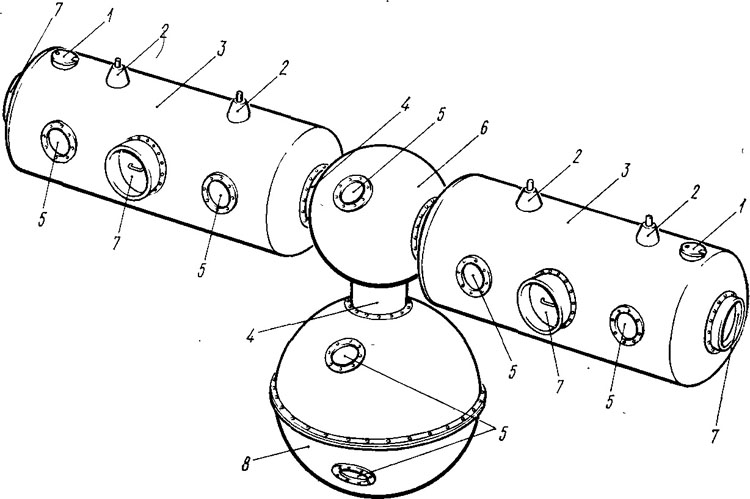

Рис. 10.1. Береговой гипербарический комплекс:
1 — шлюзы; 2 — светильники; 3 — жилые камеры; 4 — переходные люки; 5 — иллюминаторы; 6 — соединительная камера; 7 — входные люки; 5 — гидрокамера.

К основным камерам присоединена переходная камера сферической формы диаметром 2500 мм. Она предназначена для переодевания и размещения водолазного снаряжения и оборудования. Снизу к переходной камере присоединена вторая сферическая камера диаметром 3500 мм, являющаяся гидротанком. Она заполняется водой и служит для имитации погружений водолазов. Внутри гидрокамера насыщена оборудованием для проведения водолазных спусков включая: настилы с водолазным трапом, установку газоснабжения двух водолазов, систему обогрева водолазов и систему связи.

Управление всеми процессами в камерах производится с общего пульта и пультов, установленных на каждой камере. Пульты снабжены приборами для контроля давления, температуры, влажности и газового состава атмосферы в камерах.

Некоторые системы устанавливают на всех комплексах. Такими системами являются: газоснабжения, газоанализа, водяная и обогрева.

Система газоснабжения наиболее сложна по своему устройству и предусматривает подачу в камеры различных газовых смесей и отдельных газов, очистку и регенерацию атмосферы внутри камер и утилизацию отработанных газовых смесей путем их очистки и закачки в баллоны (экономия гелия).

Соответственно система газоснабжения состоит по крайней мере из четырех контуров: регенерации с очисткой от углекислого газа, влаги и запахов и подогревом газовой смеси, подачи газовых смесей, сжатого воздуха и кислорода, декомпрессии и утилизации газов.

Система газоанализа, кроме непрерывного измерения давления в камерах, имеет приборы с датчиками в камерах, показывающие содержание в газовой смеси кислорода и углекислого газа.

Система водоснабжения имеет два самостоятельных контура: один для санитарных нужд, а другой для заполнения гидрокамеры. Контур подачи воды для санитарных нужд имеет высоконапорные насосы на давление 11,76 МПа (120 кгс/см2) и магистрали для подачи горячей и холодной воды. Контур заполнения гидрокамеры имеет цистерну, причем вода может охлаждаться и подогреваться как в ней, так и непосредственно в гидрокамере до желаемой температуры обычно в пределах от —2 до 35 °С.

Устройство гипербарического центра сложно. Для его эксплуатации требуется специальный штат.

Гипербарический центр позволяет производить необходимые медицинские эксперименты, связанные с задачами по освоению глубин. Кроме того, центр позволяет проводить испытания

вновь создаваемого водолазного снаряжения и оборудования по достаточно широким программам благодаря возможности размещения в гидрокамере дополнительных устройств и оборудования.
