Стационарные водолазные комплексы

Подводный комплекс для нефтепромыслов

Подводный комплекс для нефтепромыслов, разработанный во Франции, предназначен для обслуживания подводного бурового оборудования и подводных нефтескважин [25]. Комплекс не является водолазным (хотя возможно и такое его использование), так как представляет собой глубоководный кессон. Работа в нем предусматривает перевод людей из палубных жилых камер, где они находятся под давлением так же, как при водолазных спусках в режиме насыщения. Использование комплекса обеспечивается тем же палубным оборудованием, что и водолазные спуски.

Схематически комплекс (рис. 8.5) состоит из трех основных частей: подводной камеры, переходной камеры и водолазного колокола.

Подводная камера постоянно находится на дне, закрывая собой подводную буровую установку. Ее особенностью является то, что она не имеет оборудования для обеспечения жизнедеятельности людей, проста по устройству и имеет небольшую стоимость. Все дорогостоящее оборудование размещено в переходной камере и водолазном колоколе, которые размещают на обеспечивающем судне и используют для обслуживания нескольких нефтяных скважин.

Подводная камера заполнена водой и имеет трос, выведенный двумя концами на буй и служащий для спуска переходной камеры. Для работ на скважине трос принимают на обеспечивающее судно, с его помощью переходную камеру спускают и затягивают на свое место в подводную камеру. В переходной камере имеется трос, укрепленный на барабане находящейся в ней лебедки, который служит для спуска водолазного колокола.

После спуска водолазного колокола и его стыковки с переходной камерой из системы подводной и переходной камер воздухом или газовой смесью отжимают воду, и люди выходят из колокола для работы на подводной нефтяной скважине. Необходимую электроэнергию для работы механизмов и оснащения подают из водолазного колокола, оттуда же осуществляется вентиляция внутреннего пространства камер. Комплекс позволяет также вести работы при полном или частичном затоплении подводной камеры, для чего водолазы выходят из колокола в соответствующем снаряжении.

При работах на скважине в течение длительного времени водолазный колокол по окончании рабочей смены поднимают на палубу обеспечивающего судна, водолазов переводят из водолазного колокола в судовую декомпрессионную (жилую) камеру и новую смену водолазов спускают в колоколе к скважине.

Таким образом, полноценное использование описываемого подводного комплекса возможно только в сочетании с судовым водолазным комплексом. Однако это не умаляет его практиче-сого значения, так как надежно обеспечивает работу сразу на нескольких подводных скважинах с минимальным их постоянным оборудованием (только подводные камеры).

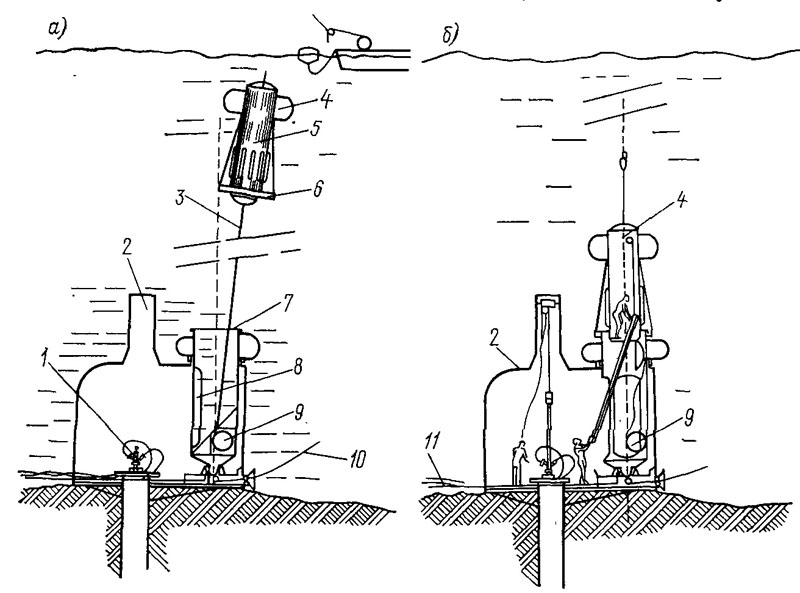

Рис. 8.5. Схема подводного комплекса для нефтяных скважин:
а- спуск водолазного колокола; б— комплекс в рабочем состоянии; 1 — оборудование нефтяной скважины; 2 — подводная камера; 3 — спусковой трос; 4 — поплавок; 5 —водолазный колокол; 6 — стыковочный узел; 7 — переходная камера; 8 — выходная дверь;
5 —лебедка; 10— трос переходной камеры; 11 — нефтяные трубопроводы.
