Подводный комплекс «Ла Чалупа»





Подводный комплекс «Ла Чалупа» построен вместе с энергетическим буем фирмой «Перри оушенгрэфикс» с учетом мирового опыта. Рассчитан он на обеспечение жизнедеятельности и работы 4 водолазов на глубинах до 33 м.

Комплекс (рис. 8.4) представляет собой несамоходную баржу водоизмещением 136 т с размерениями: длина 14,6 м, ширина 6,1 м, высота 3,25 м и осадка 1,9 м. Для установки на дне к корпусу прикреплены 4 пневматические опоры, которые позволяют регулировать его положение относительно дна.

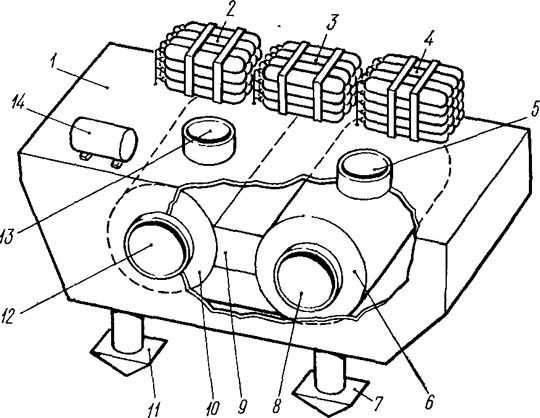

Рис. 8.4. Подводный комплекс «Ла Чалупа»:
1 — корпус баржи; 2 — кассета баллонов с кислородом; 3 — кассета баллонов с азотом; 4 —кассета баллонов со сжатым воздухом; 5 и 13 — люки для присоединения водолазного колокола; 6 — лабораторный отсек; 7 и 11 — опоры; 8 и 12 — иллюминаторы; 9 — водолазный отсек; 10 — жилой отсек; 14 — аварийный запас воды.









В корпусе баржи размещены два прочных и один рабочий (водолазный) отсеки. Прочные отсеки имеют форму цилиндра длиной 6,1 м и диаметром 2,4 м и рассчитаны на внутреннее рабочее давление 0,34 МПа (3,5 кгс/см2), что позволяет проводить в них декомпрессию водолазов. Сверху на этих отсеках сделаны люки с комингс-площадками для присоединения водолазного колокола, а с торцевых частей врезаны большие плоские иллюминаторы (диаметром 1 м).

Носовой прочный отсек жилой, оборудован четырьмя койками, столами, системами жизнеобеспечения, электропитания и связи. Кормовой прочный отсек является отсеком управления, для чего в нем размещены аппаратура контроля и управления системы жизнеобеспечения (состав газовой смеси, температура и влажность), электроаппаратура и различные приборы.

Между жилым отсеком и отсеком управления находится рабочий отсек прямоугольной формы длиной 6,1 м и шириной 2,7 м. Он соединен люками с прочными отсеками и имеет для водолазов выход в воду. В нем помещены водолазное снаряжение и пульт подачи газовых смесей работающим водолазам.

В корпусе баржи, кроме того, размещены цистерны главного балласта, твердый постоянный балласт и цистерны прижатия комплекса ко дну в рабочем положении.

На верхней палубе баржи установлены кассеты баллонов с рабочим давлением 13,72 МПа (140 кгс/см2) с бортовым запасом газов. Запасы, приведенные к нормальному давлению, составляют: кислорода 85 м3, азота 85 м3 и воздуха 141 м3. На палубе находятся также цистерна с аварийным запасом пресной воды и аварийная аккумуляторная батарея, обеспечивающая автономное питание комплекса в течение 48 ч.

Обеспечение комплекса электроэнергией, пресной водой и сжатым воздухом осуществляется с надводного буя, который представляет собой корпус катера из стеклопластика длиной 11 м. В отсеках этого корпуса размещены два дизель-генератора мощностью по 20 кВт (основной и резервный), дизель-компрессор высокого давления, дизель-компрессор низкого давления и холодильный агрегат, подающий в установку кондиционирования газовой смеси холодную воду, УКВ-радиостан-ция, соединенная кабелем с переговорным устройством подводного комплекса.

Комплекс снабжен средствами берегового обеспечения, смонтированными на трех автотрейлерах. В первом трейлере размещена водолазная станция, имеющая два компрессора высокого давления для зарядки дыхательных аппаратов и комплекты водолазного снаряжения со средствами их ремонта. Во втором трейлере находится пост управления работами, оснащенный УКВ-радиостанцией и телевизионной аппаратурой с видеозаписью, а также лаборатория наладки электронного

оборудования. Третий трейлер жилой. Он имеет небольшой медпункт.

Комплекс в ходе продолжительной эксплуатации показал свою полную пригодность для ведения различных медико-биологических, океанологических и технических исследований, в ходе которых водолазы проводили спуски на глубины до
52,5 м с пребыванием на них до 6 ч. Расходы на эксплуатацию комплекса оказались значительно ниже, чем на эксплуатацию

рассмотренных ранее комплексов прежде всего за счет значительного снижения расходов на доставку комплекса к месту работ, его погружение и всплытие (без обеспечивающих судов).
