Подводный комплекс «Силаб-2» построен ВМС США для проведения подводных экспериментов, связанных не только с длительным пребыванием водолазов под давлением, но и для опытов по выполнению разнообразных подводных работ [22].

Комплекс (рис. 8.3) имеет цилиндрический корпус длиной

17,5 м при диаметре 3,7 м. Значительные размеры корпуса, рассчитанного на размещение 10 чел., объясняются насыщенностью оборудованием.

По наличию устройств «Силаб-2» представляет собой несамоходную подводную лодку, рассчитанную на внутреннее рабочее давление 0,86 МПа (8,8 кгс/см2). Кроме твердого балласта она имеет и балластные цистерны, обеспечивающие самостоятельное всплытие.

Выход из корпуса в воду осуществляется через шахту по трапу в защищенную от акул клетку и через ее дверь в окружающее пространство.

Уровень воды в шахте регулируется внутренним давлением в корпусе, при этом допускается значительное повышение уровня, вызываемое приливом.

Для аварийного выхода с другой стороны корпуса сделан аварийный люк диаметром 0,76 м, а для доступа в корпус в надводном положении служит рубка с люком, установленная сверху него.

Находясь на дне, «Силаб-2» стоит на четырех сошниках, имея отрицательную плавучесть 13 т.
Снаружи корпуса по бортам размещены аварийные запасы газов в баллонах общей емкостью 36 800 л свободного газа. В числе запаса 10 баллонов гелия, 11 — кислорода и 3 — готовой газовой смеси (кислород, азот, гелий).

Внутри корпус разделен на четыре отсека: тамбур, лабораторию, хозяйственный и жилой. В тамбуре размещены два душа

для обогрева водолазов после спусков в холодную воду, вешалки и полки для хранения водолазного снаряжения. Лаборатория отделена от тамбура специальной дверью (разделена горизонтально пополам) для большей безопасности в случае проникновения воды в корпус. В ней размещены кабельная шахта, пульты управления, узел связи, лабораторные столы, вентиляционная установка, водогрей и кладовая.

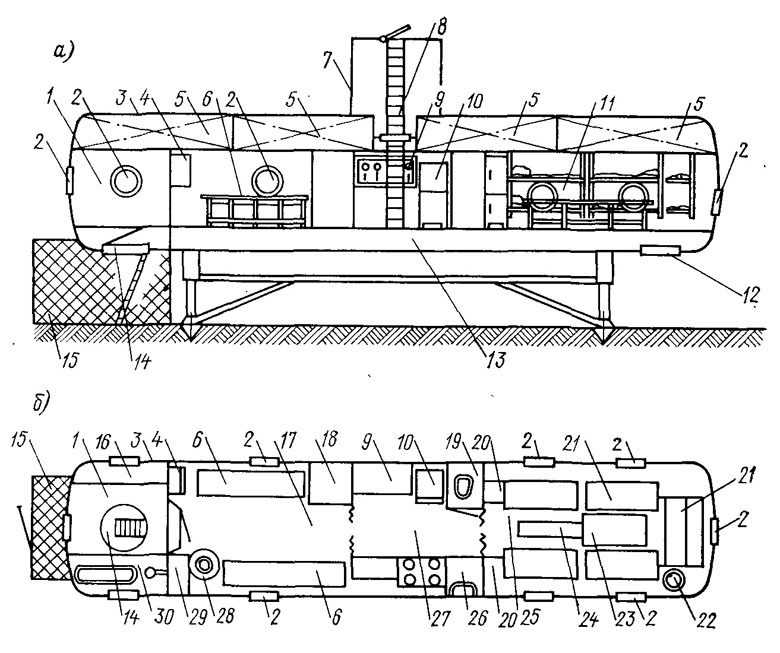

Рис. 8.3. Подводный комплекс «Силаб-2»:
а — вертикальный разрез; б — горизонтальный разрез; 1 — тамбур; 2— иллюминаторы; 3— корпус; 4 — телевизор; 5 — балластные цистерны; 6 — лабораторные столы; 7— рубка; 8 — рубочный трап; 9 — распределительный щит; 10— холодильник; 11 —кубрик и столовая; 12 — аварийный люк; 13 — твердый балласт; 14 — рабочий люк; 15 — клетка для защиты от акул; 16 — кладовая водолазного снаряжения; 17 — лаборатория; 18 — вентиляционная установка; 19 — туалет; 20 — шкафы; 21—койки; 22—поглотительная установка; 23 — стол в раскрытом виде; 24 — стол в сложенном виде; 25 — кубрик и столовая; 26 — умывальник; 27 — камбуз и санитарный отсек; 28 — водогрей; 29 — кладовая продуктов; 30 — душ с ванной.

Хозяйственный отсек предназначен для камбуза с разделочной, электрической плитой и холодильником. Здесь же нахо-

дятся главный трансформатор и распределительный щит, а также умывальник и гальюн. В жилом отсеке 10 коек, складной стол и шкафчики для личных вещей водолазов.

Комплекс оборудован системами, в числе которых системы вентиляции, контроля за составом атмосферы, подачи газовой смеси водолазам, обработки атмосферы, пресной воды, сточная и фановая.

Система вентиляции. Вентиляционная установка, размещенная в специальной камере, имеет центробежный вентилятор подачей 7,1 м3/мин, распространяющий по каналам очищенную газовую смесь во все отсеки. Отработанная газовая смесь поступает в вентилятор частично через литиевый газоочиститель. Весь поступивший газ пропускается через фильтр из; активированного угля, где он очищается от вредных углеводородов и запахов.

Контроль за составом газовой смеси. Нормальный состав смеси во всех отсеках корпуса включает по объему 80 % гелия, 15 % азота и 5 % кислорода, сжатых до давления, соответствующего гидростатическому давлению на уровне воды в выходной шахте.

Для контроля за составом газовой смеси на поверхность выведен шланг, с помощью которого она поступает к анализатору. По этому же шлангу в необходимых случаях может подаваться дополнительный кислород, а по специальному шлангу — гелий. Основное пополнение газами осуществляется из забортных баллонов, причем кислород подается автоматически по сигналам; датчика.

Система подачи газовой смеси водолазам. Для газоснабжения водолазов, работающих в шланговых аппаратах, служат два компрессора и два вакуумных насоса, установленных на подволоке тамбура. Непрерывная подача газа для дыхания и его отсос избавляют водолазов от тяжелых к громоздких дыхательных аппаратов.

Система обработки атмосферы служит для регулирования таких ее важных параметров, как температура и влажность.

В каждом отсеке, кроме тамбура, установлены конвекционные радиаторы с термореле, а в тамбуре — радиаторы без термореле.

Кроме того, в бетонной палубе проложен нагревательный кабель в минеральной изоляции. Радиаторы и кабель обеспечивают поддержание температуры в 31,1 °С при максимально потребляемой мощности в 25 кВт.

Для поглощения влаги из атмосферы и поддержания ее на уровне 60 % служат восемь влагопоглотителей с регуляторами, рассчитанными на поглощение 22,2 л/сут.

Система пресной воды. Вода в комплекс подается’ по двум хлорвиниловым трубопроводам диаметром- 19 мм смак-

симальным расходом 38 л/мин под давлением 0,34 МПА (3,5 кгс/см2).

Сточная и фановая системы обслуживают гальюн, два душа и две раковины в камбузе и лаборатории. Сток сделан в тамбур, где установлен коллектор с забортным шлангом, отводящим нечистоты подальше от комплекса. Гальюн также через коллектор промывается пресной водой.

Обеспечение с поверхности. Комплекс обеспечивается электроэнергией через подающий ток напряжением

220 В и мощностью до 75 кВт по отдельному кабелю. Кроме того, с плавбазы проходит связка шлангов и кабелей, в которую входят: трехжильный кабель вспомогательного электропитания, многожильный кабель связи, шланг газоснабжения, шланг газовых проб и шланг сжатого воздуха для работы пневматических инструментов. Таким образом, для снабжения подводного комплекса служат силовой кабель, связка шлангов, кабелей и два водяных шланга.
