Подводный водолазный комплекс «Гельголанд»



Подводный комплекс «Гельголанд», построенный фирмой «Дрегер» (ФРГ), рассчитан для работ на глубинах до 30 м [2]. Поскольку он предназначен для работ в открытых частях Северного моря, при его создании была принята система обеспечения не с судов, а со специального энергобуя, именуемого «Фюстхен».
Первоначально комплекс имел один корпус, но впоследствии к нему был присоединен дополнительный отсек, и он стал двухкорпусным (рис. 8.2). Основной корпус имеет форму горизонтального цилиндра длиной 9 м при диаметре 2,5 м. Его устанавливают на дне на двух продольных опорах, к которым впоследствии присоединили платформу дополнительного отсека.

В основном корпусе сделано два отсека: жилой и водолазный, разделенные прочной переборкой с переходным люком.



Жилой отсек сделан небольшим: он занимает менее трети длины корпуса. Прочность его такова, что он способен выдерживать наружное давление 0,98 МПа (10 кгс/см2). Эта особенность конструкции отсека позволяет водолазам проходить декомпрессию прямо на дне, а по ее завершении всплывать на поверхность в водолазном снаряжении. Другая особенность отсека — наличие одноместной всплывающей камеры, в которой при необходимости, например в случае заболевания или плохого самочувствия, водолаз может быть эвакуирован на поверхность с сохранением давления.

Водолазный отсек имеет выходную шахту для выхода водолазов в воду, верхний люк — для входа при нахождении на поверхности и с помощью переходного тоннеля соединен с дополнительным отсеком. В нем размещены пульт электропитания,

щит (выгородка) подачи и контроля газовых смесей, обогреватели, камбуз, душ и туалет. Насыщенность отсека оборудованием создала неудобство одевания и раздевания водолазов и хранения водолазного имущества, что и явилось причиной постройки и присоединения дополнительного отсека, предназначенного прежде всего для просушки и хранения водолазного снаряжения.

Аварийные запасы комплекса размещены снаружи основного корпуса и включают батареи баллонов с кислородом, азотом и сжатым воздухом.

Как указывалось ранее, электроэнергию, сжатый воздух и пресную воду подают в комплекс с заякоренного над ней необитаемого буя. Буй «Фюстхен» имеет форму вертикального цилиндра диаметром 3 м, его водоизмещение 16 т. В корпусе буя установлены дизель-генератор мощностью 15 кВт, два дизель-компрессора, 14 баллонов с запасом газов, танки с пресной водой и топливные цистерны. Использование энергобуя резко сократило обслуживающий персонал: осталось всего

18 человек.

Кроме перечисленного комплекс снабжен береговым оборудованием, используемым в аварийных ситуациях для размещения водолазов и включающим декомпрессионную камеру, два электрокомпрессора высокого давления и батарею баллонов.

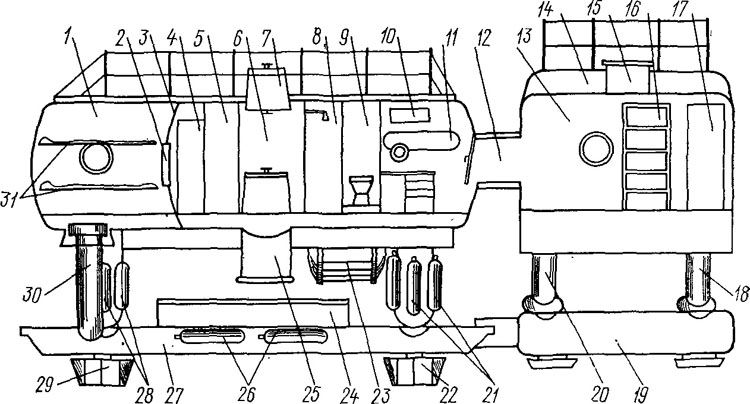

Рис. 8.2. Подводный комплекс « Гельголанд»:
1 — жилой отсек; 2 — переходной люк; 3 — прочная переборка; 4 — пульт электропитания; 5— выгородка системы жизнеобеспечения; 6— водолазный (мокрый) отсек; 7 — входной люк; 8 — душ; 9 —туалет; 10 — автоматический дозатор кислорода; 11— водогрей; 12 — переходной тубус; 13 — дополнительный отсек; 14 — цистерна плавучести; 15 — входной люк; 16 — полки для снаряжения; 17 — шкаф; 18 и 20 — опоры; 19 — платформа дополнительного отсека; 21 — кислородные баллоны; 22 и 29 — сошники; 23 — фановый накопительный бак; 24 — запасная аккумуляторная батарея; 25 — выходная шахта; 26 — воздушные баллоны; 27 — основная платформа; 28—азотные баллоны; 30 — спасательная капсула; 31 — койки.
